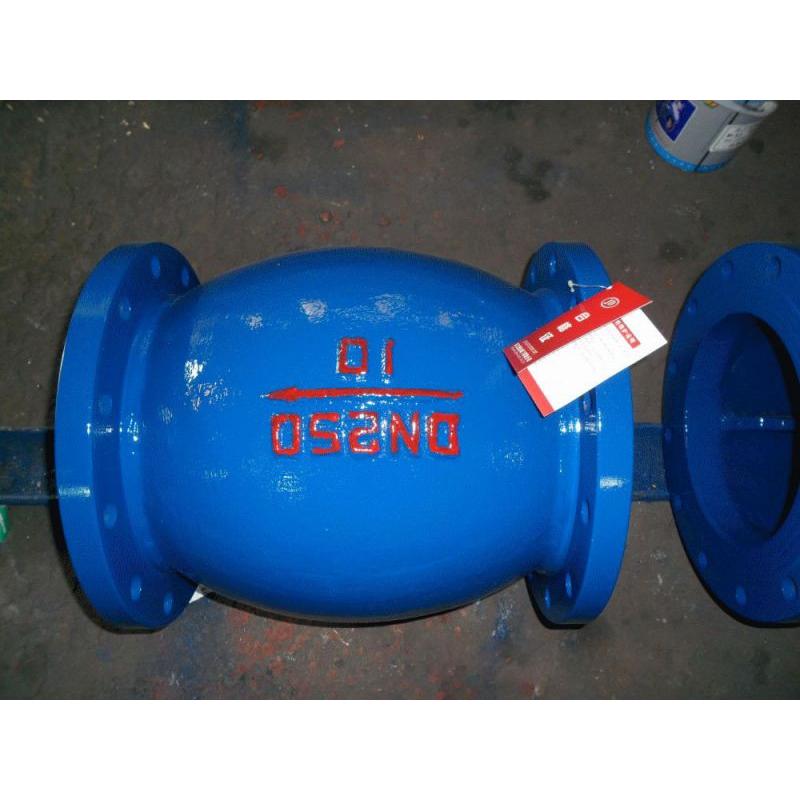

產品名稱：	球式止回閥	產品型號：	HQ41X
公稱通徑：	DN50～DN350	結構形式：	球形
公稱壓力：	1.0MPa～1.6MPa	連接方式：	法蘭
適用溫度：	-29ºC～+80ºC	驅動方式：	介質推動
閥體材質：	球墨鑄鐵、鑄鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、污水、熱水管網	生產廠家：	浦首閥門

產品說明

HQ44X、HQ45X型微阻球形止回閥采用橡膠包皮球?yàn)殚y瓣，在介質的作用下，可在閥替內的滑道上滾動，從而打開或關閉閥門，流量大流阻損失小，密封性能好，消聲關閉，可減小水擊波.水平或垂直安裝均可，可用于冷水、熱水、工業及生活污水等管網的水泵出口，防止介質倒流。

技術參數

公稱壓力：1.0～1.6MPa
公稱通經：50～1000mm
適用介質：水及弱腐蝕性流體
適用溫度：0～80℃
法蘭標準：GB/T17241.6GB/T9113
試驗標準:GB/T13927AP1598

性能規范

型 號	公稱壓力 (MPa)	殼體試驗 壓力(MPa)	密封試驗 壓力(MPd)	閥體材料	球體材料
HQ44 45X10	1.0	1.5	1.1	鑄鐵	碳鋼包膠
HQ44 45X16	1.6	2.4	1.76

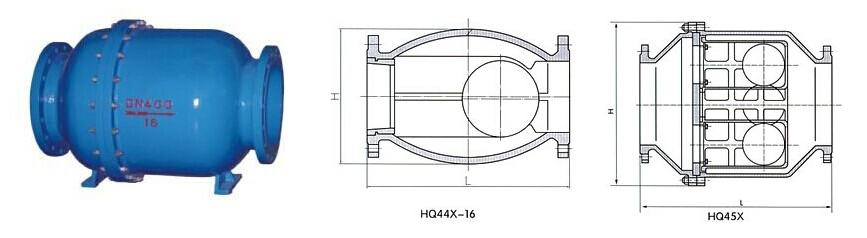

外形結構圖



主要外形尺寸

DN（mm)	50	65	80	100	125	150	200	250	300	350
L	203	216	241	292	330	356	495	622	698	781
H	180	210	225	245	280	320	380	450	470	500
H1							510	570	640	715

主要外形尺寸

DN（mm)	400	450	500	600	700	800	900	1000
L	914	978	978	1295	1448	1600	1760	1900
H	815	825	980	1155	1260	1350	1660	1700

聲明：【HQ44X,HQ45X微阻球形止回閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的HQ44X,HQ45X微阻球形止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
