產品名稱：	日標旋啟式止回閥	產品型號：	H44H、H44W
公稱通徑：	DN50～DN300	結構形式：	旋啟式
公稱壓力：	10K～20K	連接方式：	焊接、法蘭
適用溫度：	-29ºC～+550ºC	驅動方式：	介質推動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI、日標JIS
適用介質：	水、油、蒸汽	生產廠家：	浦首閥門

產品說明

H44H、H44W日標旋啟式止回閥廣泛適用于公稱壓力10K-20K，工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上，適用介質為：水、油品、蒸汽等。其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放。

結構特點

1、產品結構緊湊合理、密封可靠、性能優良。
2、體積小、重量輕。
3、適用范圍廣。
4、閥瓣關閉快速、動作靈敏。
5、關閉沖擊力小、不易產生水錘現象。
6、流道通暢、流體阻力小。

引用標準

結構長度 Face To Face	法蘭尺寸 Flange Dimension	壓力-溫度 Pressure Temperature Lating	試驗-檢驗 Inspection and Test
JIS B2002	JIS B2212 B2214	JIS B2074 B2084	JIS B2003

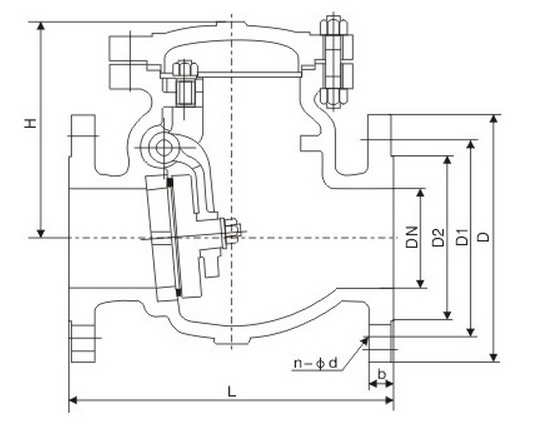

外形結構圖



主要外形尺寸

通徑	50	65	80	100	125	150	200	250	300
In	2”	2 1/2	3	4	5	6	8	10	12
n-Φd	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23	12-Φ23	12-Φ23	16-Φ25
b	16	18	18	18	20	22	22	24	24
D1	120	140	150	175	210	240	290	355	400
D2	100	120	130	155	185	215	265	325	370
L	203	216	241	292	330	356	495	622	698
H	103	113	128	147	220	244	287	348	380
D	155	175	185	210	250	280	330	400	445



聲明：【H44H,H44W日標旋啟式止回閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的H44H,H44W日標旋啟式止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
