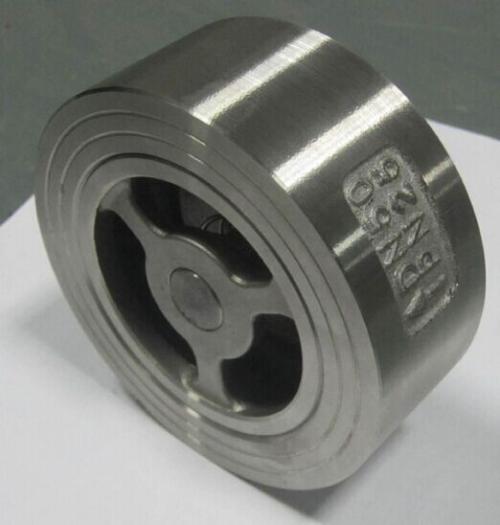

產品名稱：	不銹鋼對夾式止回閥	產品型號：	H71H、H71W
公稱通徑：	DN50～DN300	結構形式：	升降式
公稱壓力：	1.6MPa～4.0MPa	連接方式：	對夾式
適用溫度：	-29ºC～+550ºC	驅動方式：	介質推動
閥體材質：	鑄鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽	生產廠家：	浦首閥門

產品說明

H71H、H71W不銹鋼對夾式止回閥該閥由閥體、閥瓣、彈簧等組成，水平或垂直安裝于管路系統，防止介質倒流，具有結構短、體積小、質量輕；閥瓣關閉快速，水錘壓力小；流道通暢，流體阻力小；動作靈敏，密封性能好。

結構特點

1、產品結構緊湊合理、密封可靠、性能優良。
2、體積小、重量輕。
3、適用范圍廣。
4、閥瓣關閉快速、動作靈敏。
5、關閉沖擊力小、不易產生水錘現象。
6、流道通暢、流體阻力小。

技術參數

型號	公稱通徑	試驗壓力		工作溫度	適用溫度
		殼體	密封
H71H-16Q	1.6	2.4	1.76	≤235℃	水、蒸氣、油品等
H71H-25Q	2.5	3.75	2.75	≤235℃
H71W-25H				≤300℃
H71W-25P				≤200℃	硝酸等腐蝕性介質
H71W-40H	4.0	6.0	4.4	≤300℃
H71W-40P				≤200℃	水、蒸氣

 主要零件

型號	閥門	閥瓣	彈簧
H71H-16Q  H71H-25Q	QT400-15	25	50CrVA
H71W-25H  H71W-40H	2Cr13	1Cr13	1Cr18Ni9
H71W-25P  H71W-40P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti

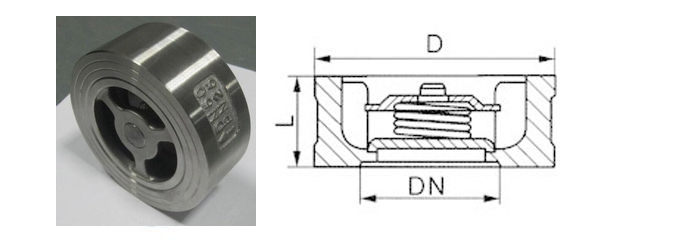

外形結構圖



主要外形尺寸

公稱通徑	L	D,
		1.6	2.5	4.0
15	25	48	48	48
20	31.5	58	58	58
25	35.5	68	68	68
32	40	80	80	870
40	45	90	90	90
50	56	105	105	105
65	63	125	125	125
80	71	140	140	140
100	80	160	165	165
125	110	190	195	195
150	125	215	225	225
200	160	270	285	390
250	200	330	340	350
300	250	385	400	415



聲明：【H71H,H71W不銹鋼對夾式止回閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的H71H,H71W不銹鋼對夾式止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
