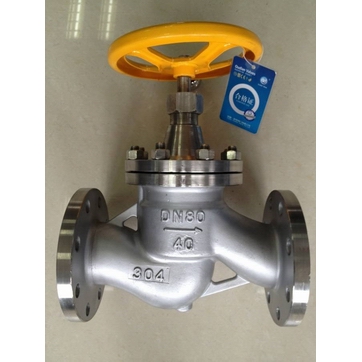

產品名稱：J41B不銹鋼氨用截止閥

產品型號：J41B
產品口徑：DN10～DN300
產品壓力：2.5MPa～16.0MPa
產品材質：不銹鋼

產品名稱：不銹鋼氨用截止閥產品型號：J41B 公稱通徑：DN10～DN300結構形式：截止式公稱壓力：2.5MPa～16.0MPa連接方式：法蘭、焊接、內螺紋、外螺紋適用溫度：-40ºC～

產品名稱：	不銹鋼氨用截止閥	產品型號：	J41B
公稱通徑：	DN10～DN300	結構形式：	截止式
公稱壓力：	2.5MPa～16.0MPa	連接方式：	法蘭、焊接、內螺紋、外螺紋
適用溫度：	-40ºC～+200ºC	驅動方式：	手輪
閥體材質：	不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	氨氣、氣體、液體	生產廠家：	浦首閥門

產品說明

J41B不銹鋼氨用截止閥具有密封性能穩定、使用安全可靠、耐腐蝕性強、無介質內、外漏以及操作輕便等特點，成功解決了化工管道用普通閥門耐腐蝕性能差、殼體易穿孔以及密封性能差、易泄露的難題，特別適用于化工行業氨氣，燃?xì)夤艿赖膫魉停M(mǎn)足長期可靠使用的要求，其密封性、可維修性、安全性等。

產品特點

1、針對普通閥門耐腐蝕性能差、殼體易穿孔的缺點，根據介質具體特性，氨氣專用閥在閥體材料上選用耐腐蝕鋼(低溫碳素鋼添加耐蝕合金元素),可耐氨氣、液氨腐蝕,低溫可至－40℃，最大限度保證工況條件使用要求。
2、氨用截止閥密封副配對結構型式采用球、平面型,密封自動補償，達到雙重保險的效果，密封性能穩定，無粘著磨損，有效地解決了化工管道用普通閥門密封性能差、易泄露的難題。
3、產品中法蘭采用凹凸密封結構,即使在管道壓力波動的情況下，保證中法蘭密封絕對可靠。
4、上密封裝置中采用多級聚四氟乙烯密封材料，形成組合密封，確保閥門在使用期限內填料函無介質泄露，消除了普通閥門填料函密封薄弱、介質易外漏,甚至造成事故的可能。

主要零件材料

零件名稱	閥體、閥蓋	密封圈	填料	填料壓蓋	閥桿	墊片
J41B-25C	鑄鋼	巴氏合金	聚四氟乙　烯	碳鋼		聚四氟乙　烯
J41B-25Z	灰鑄鐵			碳鋼
J41B-25P	不銹鋼			不銹鋼
J41F-25Z	灰鑄鐵			碳鋼

性能規范

公稱壓力PN（MPA）	試驗壓力PS（MPa）	適用介質	適用溫度（℃）
2.5	3.8	氨氣、氨液等 NH3	巴氏合金 -40℃ +150℃	四氟 -40℃ +200℃
4.0	6.4

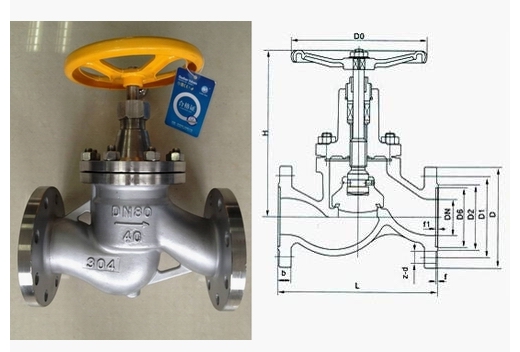

外形結構圖

主要尺寸及重量

公稱通徑 DN（mm）	尺　　寸
公稱通徑 DN（mm）	L	D	D1	D2	D4	b	f	f1	Z-φd	關	開	D3
10	130	90	60	40	35	16	2	4	4-φ14	165	185	110
15	130	95	65	45	40	16	2	4	4-φ14	165	185	110
20	150	105	75	55	51	18	2	4	4-φ14	170	200	120
25	160	115	85	65	58	18	2	4	4-φ14	197	210	120
32	180	135	100	78	66	20	2	4	4-φ18	199	213	140
40	200	145	110	85	76	20	3	4	4-φ18	248	264	160
50	230	160	125	100	88	22	3	4	4-φ18	265	295	180
65	290	180	145	120	110	24	3	4	8-φ18	310	349	220
80	310	195	160	135	121	26	3	4	8-φ18	340	357	240
100	350	230	190	160	150	30	3	4.5	8-φ23	380	413	280
125	400	270	220	188	176	32	3	4.5	8-φ25	430	451	320
150	480	300	250	218	204	32	3	4.5	8-φ25	505	492	360
200	600	360	310	278	260	34	3	4.5	12-φ25	550	806	400
250	650	425	370	335	31	36	3	4.5	12-φ30	730	880	450
300	750	485	430	390	364	40	3	4.5	16-φ30	-	995	550

聲明：【J41B不銹鋼氨用截止閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的J41B不銹鋼氨用截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
