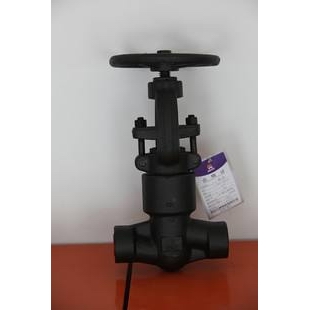

產品名稱：J61Y鍛鋼自密封截止閥

產品型號：J61Y
產品口徑：DN15～DN50
產品壓力：150LB～2500LB
產品材質：鍛鋼A105、A182、F304、F316

產品名稱：鍛鋼自密封截止閥產品型號：J61Y 公稱通徑：DN15～DN50結構形式：截止式公稱壓力：150LB～2500LB連接方式：承插焊、焊接、法蘭適用溫度：-29ºC～+550&or

產品名稱：	鍛鋼自密封截止閥	產品型號：	J61Y
公稱通徑：	DN15～DN50	結構形式：	截止式
公稱壓力：	150LB～2500LB	連接方式：	承插焊、焊接、法蘭
適用溫度：	-29ºC～+550ºC	驅動方式：	手輪
閥體材質：	鍛鋼A105、A182、F304、F316	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氣體	生產廠家：	浦首閥門

產品說明

J61Y鍛鋼自密封截止閥是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密環密封。有三種閥蓋設計，第一種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。

設計規范

鋼鍛截止閥制造按API602,BS5352,ANSI/ASMEB16.34,試驗與驗收按API598,標識按照MSSSP-25。
結構型式：
1、全通徑或縮徑
2、結構長度按ANSI/ASMEB16.10
3、法蘭按ANSI/ASMEB16.5
4、自密封閥蓋
5、明桿帶支架
6、兩端自動調整的填料壓套；
7、本體倒密封
8、整體閥體法蘭
9、對焊端按ANSI/ASMEB16.25
10、環連接閥體閥蓋墊片
11、用纏繞式墊片的螺栓型閥蓋、螺紋密封、焊接型閥蓋，或自密封閥蓋

零件材質

序號	零件名稱	CStoASTM	AStoASTM	SStoASTM
序號	零件名稱	TtpeA105	TypeA182F22	TypeA182304(L)	A182F316(L)
1	閥體	A105	A182F22	A182F304(L)	A182F316(L)
2	閥瓣	A276420	A276304	A276304(L)	A276316(L)
3	閥桿	A182F6	A182F304	A182F304(L)	A182F316(L)
4	密封螺母	A105	A182F304	A182F304(L)	A182F316(L)
5	密封圈	A182F304L			A182F316L
6	閥蓋	A105	A182F22	A182F304(L)	A182F316(L)
7	銷釘	A276420		A182F304
8	墊圈	A105	A182F22	A182F304(L)	A182F316(L)
9	提升螺母	A1942H	A1944	A1948	A1948M
10	填料	柔性石墨		PTFE
11	手輪	A276420		A182F304
12	填料壓板	A216WCB		A351CF8
13	填料壓板	A193B7	A193B16	A193B8	A193B8M
14	螺母	A1942H	A1944	A1948	A1948M
15	閥桿螺母	A276410
16	手輪	A197
17	銘牌	SS
18	螺母	A1942H	A1944	A1948	A1948M
適用介質		水、蒸汽、油品等		水、蒸汽、油品等	硝酸、醋酸等
適用溫度		-29℃～425℃		-29℃～550℃	-29℃～180℃

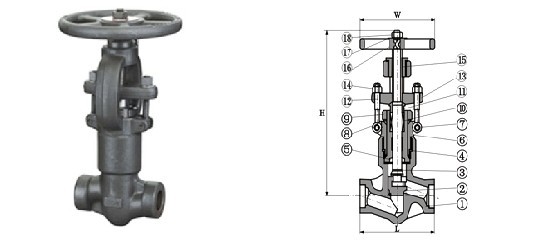

外形結構圖

主要外形尺寸

NPS		1/2"	3/4"	1"	11/4"	11/2"	2"
L(RTJ)	900Lb～1500Lb	216	229	254	279	305	368
L(RTJ)	2500Lb	264	273	308	349	384	451
H(開)	900Lb～1500Lb	318	318	318	398	408	524
H(開)	2500Lb	333	333	333	410	420	524
W		160	160	180	200	250	280
重量	900Lb～1500Lb	15.5	16.9	18.9	28.9	34.3	52.8
重量	2500Lb	18.0	20.5	23.0	36.1	45.0	81.5
