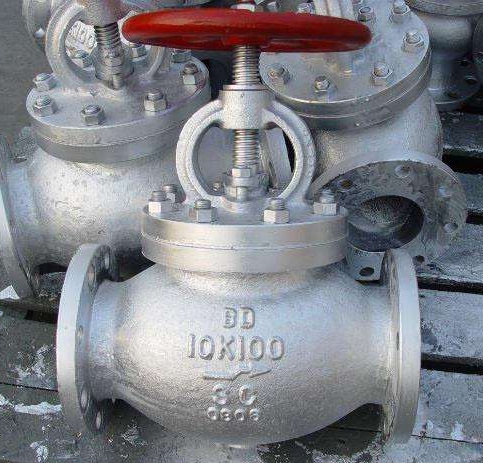

產品名稱：J41W日標法蘭截止閥

產品型號：
產品口徑：DN15～DN200
產品壓力：10K～20K～30K
產品材質：WCB、鑄鋼、碳鋼、不銹鋼

產品名稱：日標法蘭截止閥產品形號：J41W-10K-20K 公稱通徑：DN15～DN200結構形式：截止式公稱壓力：10K～20K～30K連接方式：法蘭適用溫度：-29ºC～+550&or

產品名稱：	日標法蘭截止閥	產品形號：	J41W-10K-20K
公稱通徑：	DN15～DN200	結構形式：	截止式
公稱壓力：	10K～20K～30K	連接方式：	法蘭
適用溫度：	-29ºC～+550ºC	驅動方式：	手動、蝸輪、氣動、電動
閥體材質：	WCB、鑄鋼、碳鋼、不銹鋼	標準：	國標GB、日標JIS、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氣體、液體	生產廠家：	浦首閥門

產品說明

J41W日標法蘭截止閥適用于公稱壓力10K-20K，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。

設計標準

設計與制造	結構長度	法蘭尺寸	壓力-溫度	試驗—檢驗
JIS B2071 B2081	JIS B2002	JIS B2212 B2214	JIS B2071 B2081	JISB2003

性能規范

閥體材料	SCPH2-11	SCPH-32	SCS13A	SCS19A	SCS14A	SCS16A	SCPL1
適用溫度	≤425	≤540	≤275	≤200	≤275	≤200	-45-150
適用介質	水、蒸汽、油品		硝酸類		醋酸類	氨氣液氨

主要零件材料

零件名稱	CF8系列	CF3系列	CF8M系列	CF3M系列	WCB系列
閥體/閥蓋	CF8	CF3	CF8M	CF3M	WCB
閥瓣	F304	F304L	F316	F316L	1Cr13
閥瓣蓋	304	304L	316	316L	1Cr13
閥桿	F304	F304L	F316	F316L	1Cr13
填料	PTFE編織	PTFE編織	PTFE編織	PTFE編織	石墨
墊片	PTFE+304	PTFE+304L	PTFE+316	PTFE+316L	石墨+304
壓蓋	CF8	CF3	CF8M	CF3M	WCB
填料壓環	304	304L	316	316L	1Cr13
螺栓	A193-B8	A193-B8	A193-B8M	A193-B8M	35CrMoA
螺母	A194-8M	A194-8M	A194-8M	A194-8M	45

外形結構圖

主要外形尺寸

10K
DN	in	L	D	D1	D2	b	n-ød	H	Do
50	2	203	155	120	100	16	4-ø19	360	200
65	21/2	216	175	140	120	18	4-ø19	380	200
80	3	241	185	150	130	18	8-ø19	415	250
100	4	292	210	175	155	18	8-ø19	465	250
125	5	356	250	210	185	20	8-ø23	515	300
150	6	406	280	240	215	22	8-ø23	545	350
200	8	495	330	290	265	22	12-ø23	675	450
20K
50	2	267	155	120	100	18	8-ø19	420	200
65	21/2	292	175	140	120	20	8-ø19	465	250
80	3	318	200	160	135	22	8-ø23	490	300
100	4	356	225	185	160	24	8-ø23	590	350
125	5	400	270	225	195	26	8-ø25	690	400
150	6	444	305	260	230	28	12-ø25	760	450
200	8	559	350	305	275	30	12-ø25	1070	450

聲明：【J41W日標法蘭截止閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的J41W日標法蘭截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
