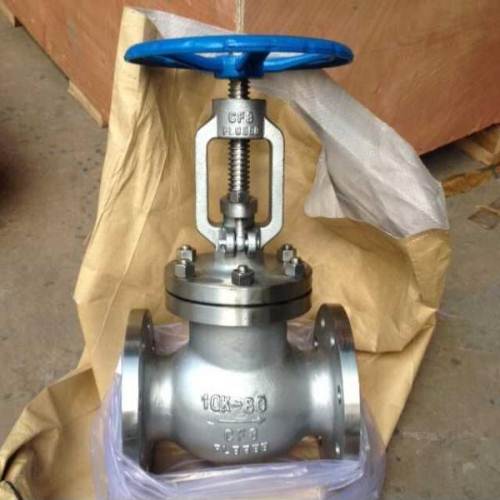

產品名稱：J41W不銹鋼日標截止閥

產品型號：
產品口徑：DN15～DN200
產品壓力：10K～20K～30K
產品材質：不銹鋼304、316、316L

產品名稱：不銹鋼日標截止閥產品形號：J41W-10K-20K 公稱通徑：DN15～DN200結構形式：截止式公稱壓力：10K～20K～30K連接方式：法蘭適用溫度：-29ºC～+550&o

產品名稱：	不銹鋼日標截止閥	產品形號：	J41W-10K-20K
公稱通徑：	DN15～DN200	結構形式：	截止式
公稱壓力：	10K～20K～30K	連接方式：	法蘭
適用溫度：	-29ºC～+550ºC	驅動方式：	手動、蝸輪、氣動、電動
閥體材質：	不銹鋼304、316、316L	標準：	國標GB、日標JIS、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氣體、液體	生產廠家：	浦首閥門

產品說明

J41W不銹鋼日標截止閥適用于公稱壓力10K-20K，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。

設計標準

設計與制造	結構長度	法蘭尺寸	壓力-溫度	試驗—檢驗
JIS B2071 B2081	JIS B2002	JIS B2212 B2214	JIS B2071 B2081	JISB2003

性能規范

閥體材料	SCPH2-11	SCPH-32	SCS13A	SCS19A	SCS14A	SCS16A	SCPL1
適用溫度	≤425	≤540	≤275	≤200	≤275	≤200	-45-150
適用介質	水、蒸汽、油品		硝酸類		醋酸類	氨氣液氨

主要零件材料

零件名稱	CF8系列	CF3系列	CF8M系列	CF3M系列	WCB系列
閥體/閥蓋	CF8	CF3	CF8M	CF3M	WCB
閥瓣	F304	F304L	F316	F316L	1Cr13
閥瓣蓋	304	304L	316	316L	1Cr13
閥桿	F304	F304L	F316	F316L	1Cr13
填料	PTFE編織	PTFE編織	PTFE編織	PTFE編織	石墨
墊片	PTFE+304	PTFE+304L	PTFE+316	PTFE+316L	石墨+304
壓蓋	CF8	CF3	CF8M	CF3M	WCB
填料壓環	304	304L	316	316L	1Cr13
螺栓	A193-B8	A193-B8	A193-B8M	A193-B8M	35CrMoA
螺母	A194-8M	A194-8M	A194-8M	A194-8M	45

外形結構圖

主要連接尺寸10K

型號	規格		尺寸
型號	inch	DN	L	D	D1	D2	b	z-Φd	H	D0
J41H/W/Y-10K J541H/W/Y-10K J941 H/W/Y-10KY	1/2″	15	108	95	70	52	12	4-Φ15	200	100
	3/4″	20	117	100	75	58	14	4-Φ15	205	120
	1″	25	127	125	90	70	14	4-Φ19	230	140
	11/4″	32	140	135	100	80	16	4-Φ19	240	140
	11/2″	40	165	140	105	85	16	4-Φ19	270	160
	2″	50	203	155	120	100	16	4-Φ19	300	200
	21/2″	65	216	175	140	120	18	4-Φ19	340	220
	3″	80	241	185	150	130	18	8-Φ19	360	240
	4″	100	292	210	175	155	18	8-Φ19	420	280
	5″	125	356	250	210	185	20	8-Φ23	460	350
	6″	150	406	280	240	215	22	8-Φ23	500	400
	8″	200	495	330	290	265	22	12-Φ23	590	450
	10″	250	622	400	355	325	24	12-Φ25	710	500
	12″	300	698	445	400	370	24	16-Φ25	810	550
	14″	350	787	490	445	415	26	16-Φ25	880	600
	16″	400	914	560	510	475	28	16-Φ27	940	650

主要連接尺寸20K

型號	規格		尺寸
型號	inch	DN	L	D	D1	D2	b	z- Φ d	H	D0
J41H/W/Y-20K J541H/W/Y-20K J941H/W/Y-20K	1/2″	15	152	95	70	52	14	4- Φ15	220	120
	3/4″	20	178	100	75	58	16	4- Φ15	230	120
	1″	25	203	125	90	70	16	4- Φ19	260	140
	11/4″	32	216	135	100	80	18	4- Φ19	280	140
	11/2″	40	229	140	105	85	18	4- Φ19	300	200
	2″	50	267	155	120	100	22	8- Φ19	330	240
	21/2″	65	292	175	140	120	24	8- Φ19	360	240
	3″	80	318	200	160	135	26	8- Φ23	400	280
	4″	100	356	225	185	160	28	8- Φ23	450	320
	5″	125	400	270	225	195	30	8- Φ25	500	400
	6″	150	444	305	260	230	32	12-Φ25	540	450
	8″	200	559	350	305	275	34	12-Φ25	670	500
	10″	250	622	430	380	345	38	12-Φ27	770	550
	12″	300	711	480	430	395	40	16-Φ27	855	600
	14″	350	762	540	480	440	44	16-Φ33	920	650
	16″	400	864	605	540	495	46	16-Φ33	970	700

聲明：【J41W不銹鋼日標截止閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的J41W不銹鋼日標截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
