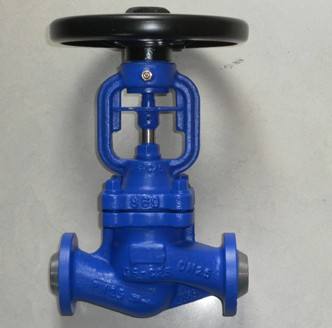

產品名稱：WJ61H焊接波紋管截止閥

產品型號：WJ61H
產品口徑：DN15～DN350
產品壓力：1.6MPa～4.0MPa
產品材質：鑄鋼、不銹鋼

產品名稱：焊接波紋管截止閥產品型號：WJ61H 公稱通徑：DN15～DN350結構形式：截止式公稱壓力：1.6MPa～4.0MPa連接方式：法蘭、焊接、內螺紋適用溫度：-40ºC～+350

產品名稱：	焊接波紋管截止閥	產品型號：	WJ61H
公稱通徑：	DN15～DN350	結構形式：	截止式
公稱壓力：	1.6MPa～4.0MPa	連接方式：	法蘭、焊接、內螺紋
適用溫度：	-40ºC～+350ºC	驅動方式：	手動、電動
閥體材質：	鑄鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氨氣、氯氣、氣體、液體	生產廠家：	浦首閥門

產品說明

WJ61H焊接波紋管截止閥采用雙重堅固耐用的波紋管密封設計（波紋管+填料），保證閥桿的零泄漏。沒有流體損失，提高工廠設備安全，并符合國際密封標準。焊接波紋管截止閥密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長。閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀。

產品特點

1、暗桿波紋管截止閥產品結構合理、密封可靠、性能優良、造型美觀；
2、密封面堆焊Co硬質合金、耐磨、耐腐、抗磨擦性能好、使用壽命長；
3、閥桿調質及表面氮化處理，有良好的抗腐和抗磨擦性能；
4、雙重密封，性能更可靠；
5、可滿足各種工程需要。

技術規范

結構形式	BB-BG-OS Y
驅動方式	手動
驅動方式	電動
設計標準	GB12235
結構長度	GB12221
連接法蘭	GB9113、JB/T79、HG20596
試驗和檢驗	JB/T 9092、GB/T13927

性能規范

公稱壓力（MPa）	殼體試驗壓力（MPa）	密封試驗壓力 (MPa)	適用溫度 (℃)
1.6	2.4	1.76	≤350℃
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04

產品用途

工業	電站
廢氣凈化廠	天然氣
真空裝置	氨
熱水	冷凍系統
加熱設備	蒸汽系統

主要零部件材質

序號	名稱	材質
1	閥體	WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
2	閥瓣	25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
3	軸銷	25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
4	閥桿	25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
5	波紋管組件	1Cr18Ni9Ti、304、316、304L、316L
6	墊片	柔性石墨+不銹鋼、PTFE
7	閥蓋	WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
8	雙頭螺栓	0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
9	六角螺母	0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
10	填料	柔性石墨
11	填料壓蓋	WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
12	閥桿螺母	銅合金
13	手輪	WCB、QT400-18

外形結構圖

主要外形尺寸PN16

型號	WJ61H-16
壓力等級	PN16
口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	190	195	225	260	280	310	340	395	435	470	535	590	630	680	720
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量(Kg)	5	5	5.5	11	13.5	19	26	36	46	74	102	168	270	420	620

主要外形尺寸PN25

型號	WJ61H-25
壓力等級	PN25
口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	190	195	225	260	280	310	340	395	435	470	535	590	630	680	720
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量(Kg)	5	5	5.5	11	14	20	27	37	48	77	105	172	3100	520	690

主要外形尺寸PN40

型號	WJ61H-40
壓力等級	PN40
口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	190	195	225	260	280	310	340	395	435	470	535	590	630	680	720
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量(Kg)	5	5	5.5	11	14.5	21	28	39	50	80	108	176	350	590	790

聲明：【W(wǎng)J61H焊接波紋管截止閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的WJ61H焊接波紋管截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
