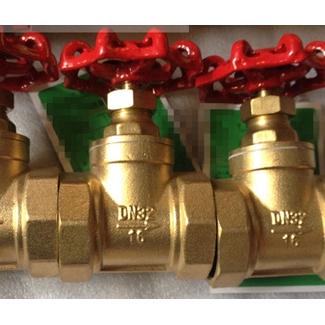

產品名稱：	全銅截止閥	產品型號：	J15W/Z45W
公稱通徑：	DN15～DN150	結構形式：	截止式
公稱壓力：	1.0Mpa～1.6Mpa	連接方式：	法蘭、內螺紋
適用溫度：	-20ºC～+150ºC	驅動方式：	手輪
閥體材質：	黃銅	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽	生產廠家：	浦首閥門

產品說明

J15W/J45W全銅截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。銅截止閥只適用于全開和全關，一般不用來調節流量，允許臨時作調節和節流。廣泛用于石油、化工、制藥、化肥、電力、城建、水處理行業等各種工況的管路上，作為切斷或接通管路介質。

產品特點

1、結構簡單，制造和維修比較方便
2、工作行程小，啟閉時間短
3、密封性好，密封面間磨擦力小，壽命較長

主要零件材料

零件 名稱	閥體、閥蓋、閥瓣	密封圈	閥桿	填料	墊片
材料	黃銅	黃銅	銅/不銹鋼	石墨	聚四氟乙烯

主要性能規范

公稱壓力 (MPa)	試驗壓力PS(MPa)		工作壓力Ps	工作溫度℃	適用介質
	殼體	密封
1.6	2.4	1.76	1.6	≤200	油類
					硝酸類腐蝕性介質

外形結構圖

主要外形尺寸

DN	SIZE	L	B	H	D
8	1/4	40	10.5	61	45
10	3/8	40	10.5	61	45
15	1/2	46	17	72.5	60
20	3/4	54	17	72.5	60
25	1	67	22	86	72
32	11/4	77	27	97	80
40	11/2	83	34	116.5	100
50	2	104	43	132.5	110
65	21/2	170.5	65	197	178
80	3	245	80	277	200
100	4	270.5	100	316	240

外形結構圖

主要外形尺寸

公稱通徑  DN	管螺紋 G	尺寸						重量Kg
		L	L1	S	H	H1	Do
15	1/2	90	14	32	109	117	55	0.9
20	3/4	100	16	36	109	117	55	1.1
25	1	120	18	46	132	142	80	1.8
32	1 1/4	140	20	55	156	168	100	2.5
40	1 1/2	170	22	65	167	182	100	3.7
50	2	200	24	80	182	200	120	5.5
65	2 1/2	260	26	95	200	223	146	9.3

外形結構圖

主要外形尺寸

公稱壓力 PN(Mpa)	公稱通徑 DN	尺 寸										重量Kg
		L	D	D1	D2	D6	b	Do	H	H1	Z-фd
1.6	15	130	95	65	45	-	14	75	110	119	4-ф14	2
	20	150	110	75	55	-	14	75	110	120	4-ф14	3
	25	160	115	85	65	-	14	75	116	126	4-ф14	4
	32	180	135	100	78	-	15	120	143	160	4-ф18	6.1
	40	200	145	110	85	-	16	120	147	168	4-ф18	8.2
	50	230	160	125	100	-	16	160	172	194	4-ф18	11
	65	290	180	145	120	-	18	-	-	-	4-ф18	28
	80	310	195	160	135	-	20	-	-	-	8-ф18	34
	100	350	210	180	155	-	20	-	-	-	8-ф18	43
	125	400	245	210	185	-	22	-	-	-	8-ф18	70
	150	480	280	240	210	--	24	-	-	-	12-ф23	95



聲明：【J15W,J45W全銅截止閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的J15W,J45W全銅截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
