產品名稱：	燃氣球閥	產品型號：	Q41F
公稱通徑：	DN15～DN300	結構形式：	球形
公稱壓力：	1.6Mpa～4.0Mpa	連接方式：	法蘭、螺紋
適用溫度：	≤80ºC	驅動方式：	手動、蝸輪、電動、氣動
閥體材質：	鑄鋼、WCB、碳鋼	制造標準：	國標GB、德國DIN、美國API、ANSI、ISO
適用介質：	食品、水、油、氣體、液體	生產廠家：	浦首閥門

產品說明

Q41F燃氣球閥該閥門采用成形聚四氟乙烯填料，適用于大多數高中壓燃氣輸送場合，手柄操作力矩平穩，O形密封圈用來防止外部雜質進入閥門內部。并保持閥門長期密封性能，大于DN150的球閥采用蝸輪驅動。

主要設計參數

設計、制造：GB/T12237-89
法蘭連接：JB/T79-94、GB9113-2000
結構長度：GB12221-89
公稱通徑：DN15~DN150mm
公稱壓力：PN1.6、2.5、4.0MP。

主要性能參數

公稱壓力	殼體試驗	密封試驗	適用介質	適宜溫度
1.6	2.4	1.76	液化氣、天然氣等	-40~+80℃
2.5	3.75	2.75
4.0	6.0	4.4

主要零件材料

閥體、閥蓋	閥桿、球體	密封面	填料
WCB/不銹鋼	不銹鋼	不銹鋼和聚四氟乙烯	聚四氟乙烯

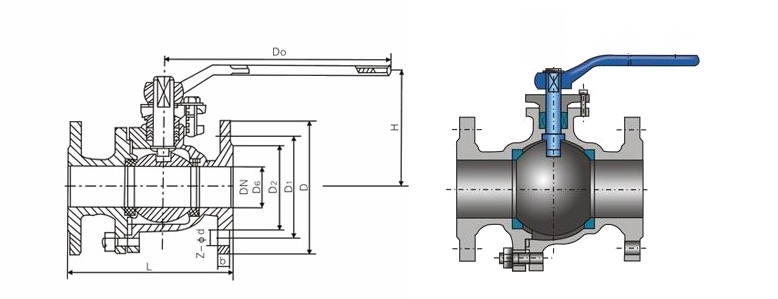

外形結構圖



主要外形尺寸

公稱通徑、 DN(mm)	主要連接尺寸和外形尺寸									重量 (kg)
	L	D	D1	D2	Z-фd	H	b	f	Do
15	130	95	65	45	4-14	103	16	2	100	3
20	140	105	75	55	4-14	112	16	2	160	4
25	150	115	85	65	4-14	123	16	2	160	5
32	165	135	100	78	4-18	150	18	3	250	8
40	180	145	110	85	4-18	156	18	3	250	11
50	200	160	125	100	4-18	172	20	3	350	14
65	220	180	145	120	8-18	197	22	3	350	20
80	250	195	160	135	8-18	222	22	3	450	28
100	320	230	190	160	8-23	253	24	4	450	36
125	400	270	220	188	8-25	286	28	4	600	62
150	400	300	250	218	8-25	275	30	4	800	80



聲明：【Q41F燃氣球閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的Q41F燃氣球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
