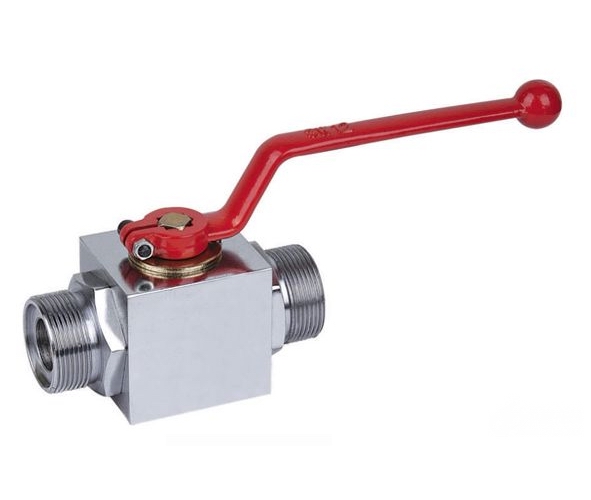

產品名稱：	CJZQ高壓球閥	產品型號：	CJZQ
公稱通徑：	DN10～DN50	結構形式：	球形
公稱壓力：	1.6Mpa～31.5Mpa	連接方式：	法蘭式
適用溫度：	-20～+100℃～+170℃	驅動方式：	手動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣	生產廠家：	浦首閥門

產品說明

CJZQ高壓球閥適用于液壓系統和化工系統的各種管路上做為啟閉用。開關迅速、方便，流體阻力小，是所有閥類中流體阻力最小的一種只要閥桿轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動，因此閥桿的填料密封不易被破壞，而且閥桿倒密封的密封力隨著介質壓力的增加而增大。適用介質:液壓油、水一乙二醇、其它混合液體。

產品特點

CJZQ高壓球閥是我公司引進德國先進技術工藝，主要用于液壓管路中控制油液的流通和截止，本型球閥具有流阻損失小，密封性能可靠，操作方便，外觀精美等特點。

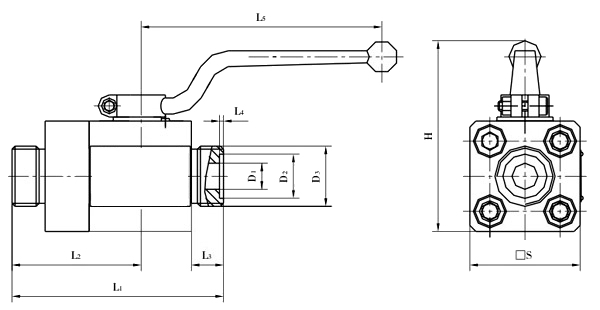

外形結構圖



主要外形尺寸

型號	D1	D2	D3	L1	L2	L3	L4	L5	H	S
CJZQ-H10L	Ф9	Ф20	M27×1.5	100	62	14	2	105	86	46
CJZQ-H15L	Ф14	Ф22	M30×1.5	105	64	16	2	147	99	52
CJZQ-H20L	Ф18	Ф28	M36×2	121	74	18	2.5	185	108	60
CJZQ-H25L	Ф23	Ф35	M42×2	135	80	20	2.5	185	118.5	70
CJZQ-H32L	Ф30	Ф40	M52×2	160	96	22	2.5	240	137	84
CJZQ-H40L	Ф38	Ф45	M60×2	180	106	24	2.5	240	148	96
CJZQ-H50L	Ф48	Ф55	M72×2	205	105	26	2.5	240	172	120



聲明：【CJZQ高壓球閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的CJZQ高壓球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
