產品名稱：	電動襯氟球閥	產品型號：	Q941F46
公稱通徑：	DN15～DN300	結構形式：	球形
公稱壓力：	1.6Mpa～6.4Mpa	連接方式：	法蘭
適用溫度：	≤450ºC	驅動方式：	手動、氣動、電動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣體、導熱油、液體	生產廠家：	浦首閥門

產品說明

Q941F46電動襯氟球閥是由電動執行機構和O型襯氟球閥組成。閥體內腔及球芯均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蝕性和密封性。電動襯氟球閥主要用于對生產過程中酸堿等強腐蝕介質的調節或切斷。電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC/380V電源即可控制運轉。電動襯氟球閥、襯四氟電動球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。

主要零件材料

零件名稱	材料
閥體、閥蓋	WCB+F46	304(CF8)+F46	316(CF8M)+F46	316L(CF3M)+F46
球體	2Cr13+氮化處理+46	304+46	316+46	316L+46
閥桿	2Cr13+46	304+46	316+46	316L+46
閥座密封圈	PTFE、碳素纖維＋PTFE
密封填料	V型聚四氟乙烯填料

設計規范

設計與制造	GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法蘭尺寸	JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
結構長度	GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
檢驗與試驗	JB/T 9092、API 598、GB/T13927

技術參數

公稱通徑

15

20

25

32

40

50

65

80

100

125

150

200

250

300

公稱壓力(MPa)

PN1.0、1.6MPa

泄漏量

軟密封：零泄漏

閥體形式

兩段式閥體(浮動球體)

兩段式閥體(固定球體)

閥芯形式

"O"型球形閥芯

密封填料

聚四氟乙烯(PTFE)

連接形式

法蘭

可調范圍

DN15-65

DN80-300

250:1

350:1

基本誤差

±1%

死區

≤1%

回差

≤1%

適用溫度

密封面

PTFE≤180℃

配置執行機構

可配PSQ、HQ、361RS、CH等系列角行程電動執行機構

控制方式

開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

執行機構參數

執行器類別	CH系列執行器參數	HQ系列執行器參數
電源電壓	標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2個 PF 3/4"
殼體材料	鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

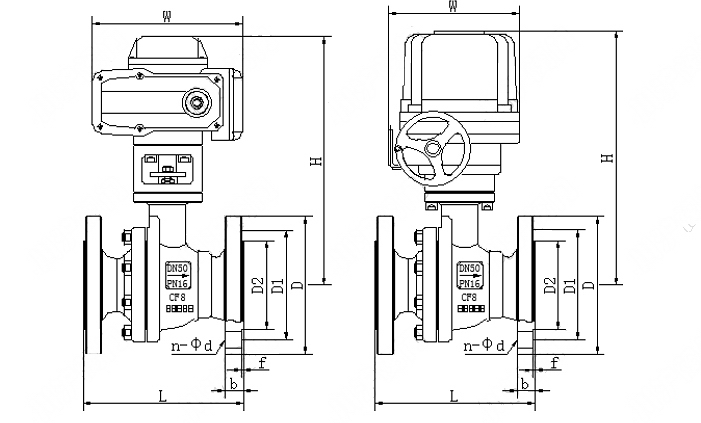

外形結構圖



主要外形連接尺寸

公稱通徑		標準值						參考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	n-Φd	W	H
		PN1.6(MPa)
15	1/2	140/130	95	65	45	2	14	4-Φ14	231	350
20	3/4	140/130	105	75	55	2	16	4-Φ14	231	370
25	1	150/1340	115	85	65	2	16	4-Φ14	231	375
32	11/4	165	135	100	78	2	18	4-Φ18	231	385
40	11/2	180/165	145	110	85	3	18	4-Φ18	231	390
50	2	200/203	160	125	100	3	20	4-Φ18	231	435
65	21/2	220/222	180	145	120	3	20	4-Φ18	261	460
80	3	250/241	195	160	135	3	22	4-Φ18	261	465
100	4	280/305	215	180	155	3	24	8-Φ18	285	612
125	5	320/356	245	210	185	3	26	8-Φ18	285	625
150	6	360/394	280	240	210	3	28	8-Φ23	325	700
200	8	457	335	295	265	3	30	8-Φ23	325	740

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取最新數據。


聲明：【Q941F46電動襯氟球閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的Q941F46電動襯氟球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
