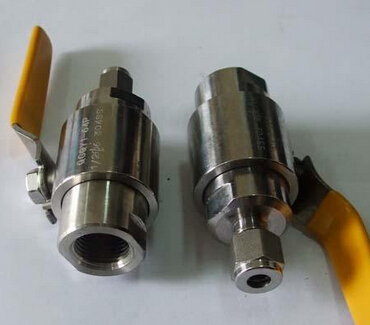

產品名稱：Q91SA不銹鋼異徑球閥

產品型號：Q91SA
產品口徑：DN3～DN25
產品壓力：1.6Mpa～6.4Mpa
產品材質：不銹鋼、304/316/316L

產品名稱：不銹鋼異徑球閥產品型號：Q91SA 公稱通徑：DN3～DN25結構形式：球形公稱壓力：1.6Mpa～6.4Mpa連接方式：卡套、螺紋適用溫度：-20ºC～+150ºC驅

產品名稱：	不銹鋼異徑球閥	產品型號：	Q91SA
公稱通徑：	DN3～DN25	結構形式：	球形
公稱壓力：	1.6Mpa～6.4Mpa	連接方式：	卡套、螺紋
適用溫度：	-20ºC～+150ºC	驅動方式：	手動
閥體材質：	不銹鋼、304/316/316L	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣體、腐蝕性液體等	生產廠家：	浦首閥門

產品說明

Q91SA不銹鋼異徑球閥是一種可以精確調整的閥門，對于易燃易爆、有毒或有放射的介質，外漏更是不能允許的，因而儀表閥必須具有可靠的密封性能。汽源球閥用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是氣源球閥。氣源球閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。

主要性能規范及主要零件材料

型號	名稱	公稱壓力(MPa)	強度試驗壓力	密封試驗壓力	主要材料Parts material					適用溫度（℃） e
					閥體	閥座	球	閥桿	填料
QG·Y1	氣源球閥	1.0 2.5	1.5PN	1.1PN	H62		耐酸鋼		聚四氟乙烯	常溫
QY-1	氣動管路球閥
QY-2
QY-3
QG·Y1	卡套式球閥	2.5 4.0 6.4			碳鋼耐酸鋼		耐酸鋼		聚四氟乙烯	-20~200
QH J·Y1
QG·Y1	取壓球閥
QH J·AY1
QG·M1	壓力表球閥
QH J·M1
Q11SA	內螺紋球閥								柔性石墨	-40~150
Q91SA	異徑球閥

主要尺寸

型號	名稱	公稱通徑DN（mm）	配管通徑Do（mm）	結構長度L（mm）
QG·Y1	氣源球閥	1、6	6、8	90
QY-1	氣動管路球閥		6、8、10	66、68、80
QY-2	氣動管路球閥		6、8、10	65、66、67
QY-3	氣動管路球閥	-	6、8、10	65、66、67
QG·Y1	卡套式球閥	10	12、14	130
QH J·Y1	卡套式球閥	10、15	12、14、18	130
QG·Y1	取壓球閥	10	12、14	105
QH J·AY1	取壓球閥	10、15	12、14、18	105
QG·M1	壓力表球閥	10	-	145
QH J·M1	壓力表球閥	3	-	145
Q11SA	內螺紋球閥	10、15	-	68
Q91SA	異徑球閥	10	14	100

主要零材料

序號	零件名稱	不銹鋼材質	碳鋼材質
1	左閥蓋	SS304 SS304L SS316 SS316L SS321	20# A105
2	閥座	PTFE	PTFE
3	閥蓋墊片	PTFE	PTFE
4	球	SS304 SS304L SS316 SS316L SS321	20# A105
5	定位銷	SS304 SS304L SS316 SS316L SS321	20# A105
6	填料	PTFE	PTFE
7	閥桿	SS304 SS304L SS316 SS316L SS321	20# A105
8	閥桿螺母	SS304 SS304L SS316 SS316L SS321	20# A105
9	格南螺母	SS304 SS304L SS316 SS316L SS321	20# A105
10	閥體	SS304 SS304L SS316 SS316L SS321	20# A105
11	右閥蓋	SS304 SS304L SS316 SS316L SS321	20# A105
12	螺帽	SS304 SS304L SS316 SS316L SS321	20# A105
13	雙卡組合	SS304 SS304L SS316 SS316L SS321	20# A105
14	手柄	SS304 SS304L SS316 SS316L SS321	20# A105

連接尺寸

公稱通徑	D0	M	L	L1	H
DN10	Φ12	G1/2	100	110	44
DN10	Φ14	G1/2	100	110	48
DN10	Φ16	G1/2	100	110	55

聲明：【Q91SA不銹鋼異徑球閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的Q91SA不銹鋼異徑球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
