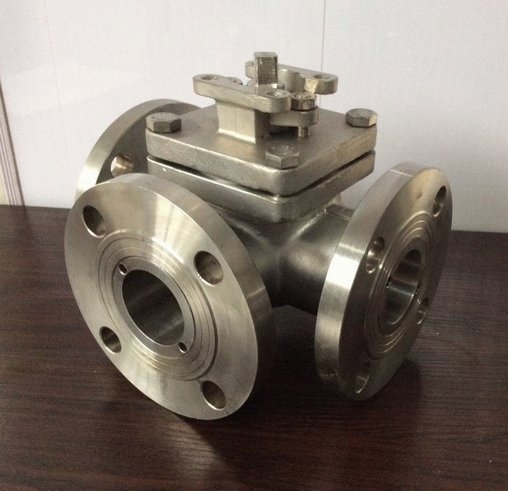

產品名稱：	不銹鋼三通球閥	產品型號：	Q44F/Q45F
公稱通徑：	DN15～DN300	結構形式：	球形
公稱壓力：	1.6Mpa～6.4Mpa	連接方式：	法蘭、內螺紋
適用溫度：	≤350ºC	驅動方式：	手動、電動、氣動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣體、液體	生產廠家：	浦首閥門

產品說明

Q44F/Q45F不銹鋼三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。

產品特點

1、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化
2、三通球芯分T型和L型，使用壽命長，流通能力大，阻力小
3、球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。

主要性能范圍

公稱壓力 PN(MPa)	試驗壓力
	殼體	高壓液密封	低壓液密封
1.6	2.4	1.76	0.6
2.5	3.75	2.75
4.0	6.0	4.4
CLASS150	3.0	2.2
適用工況	適用介質		水、油品、氣等非腐蝕介質和酸堿腐蝕介質
	適用溫度		-28～350℃
應用規范	連接法蘭		JB79-59 GB9113、 HG20592-97、 ANSI B16.5
	檢驗試驗		JB/T 9092-99 、API598

主要零件材料

零件名稱	材質
	GB	ASTM
閥體、閥蓋	WCB	A216-WCB
密封圈	PTFE、對位聚苯	PTFE、對位聚苯
球體	1Cr18Ni9Ti	SS 304
閥座、閥桿	2Cr13	A246-416
雙頭螺栓	35CrMoA	A193-B7

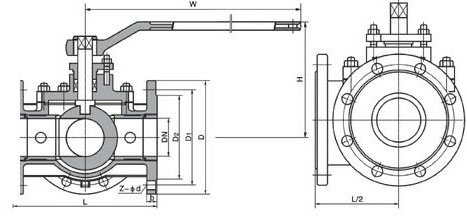

外形結構圖

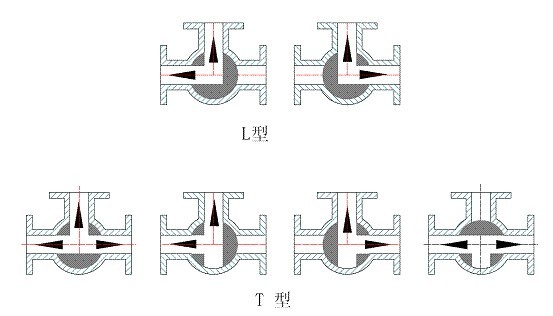

選型示意圖

(Q44F不銹鋼三通球閥)L型國標連接尺寸和外形 PN1.6MPa

型號	公稱通徑 DN(mm)	尺寸
		L	L2	D	D1	D2	b	f	Z-d	H	W
Q44F-16C (P) (R)	15	150	72	95	65	45	14	2	4-14	95	130
	20	160	80	105	75	55	14	2	4-14	110	130
	25	180	90	115	85	65	14	2	4-18	120	140
	32	200	100	135	100	78	16	2	4-18	144	180
	40	220	110	145	110	85	16	3	4-18	152	220
	50	240	120	160	125	100	16	3	4-23	182	220
	65	260	130	180	145	120	16	3	4-18	193	240
	80	280	140	195	160	135	20	3	8-18	217	270
	100	320	160	215	180	155	20	3	8-18	245	350
	125	380	190	245	210	185	22	3	8-18	282	500
	150	440	220	280	240	210	24	3	8-23	319	600
	200	550	260	335	295	265	26	3	12-23	380	1000
	250	670	310	405	355	320	30	3	12-25	460	1400
	300	720	370	460	410	375	30	3	12-25	520	1800

(Q45F不銹鋼三通球閥)T型國標連接尺寸和外形 PN1.6MPa

型號	公稱通徑 DN(mm)	尺寸
		L	L2	D	D1	D2	b	f	Z-d	H	W
Q45F-16C (P) (R)	15	150	72	95	65	45	14	2	4-14	95	130
	20	160	80	105	75	55	14	2	4-14	110	130
	25	180	90	115	85	65	14	2	4-18	120	140
	32	200	100	135	100	78	16	2	4-18	144	180
	40	220	110	145	110	85	16	3	4-18	152	220
	50	240	120	160	125	100	16	3	4-23	182	240
	65	260	130	180	145	120	16	3	4-18	193	270
	80	280	140	195	160	135	20	3	8-18	217	350
	100	320	160	215	180	155	20	3	8-18	245	500
	125	380	190	245	210	185	22	3	8-18	282	600
	150	440	220	280	240	210	24	3	8-23	319	1000
	200	550	260	335	295	265	26	3	12-23	380	1300
	250	670	310	405	355	320	30	3	12-25	460	1700
	300	720	370	460	410	375	30	3	12-25	520	2100



聲明：【Q44F,Q45F不銹鋼三通球閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的Q44F,Q45F不銹鋼三通球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
