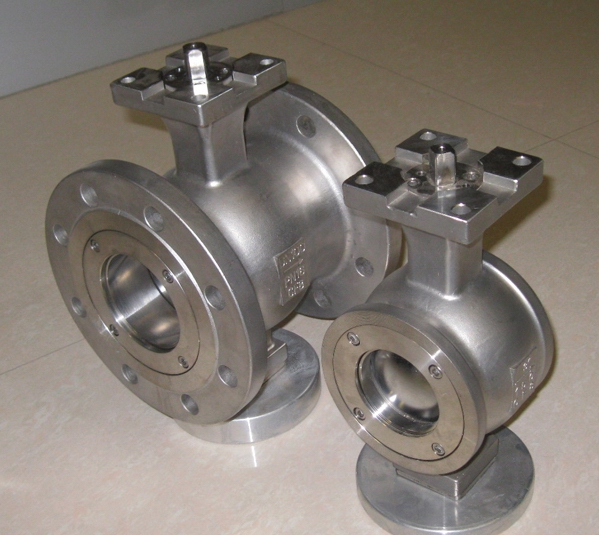

產品名稱：	V型調節球閥	產品型號：	VQ40F/H、VQ340F/H
公稱通徑：	DN25～DN600	結構形式：	球形
公稱壓力：	1.6Mpa～4.0Mpa	連接方式：	法蘭式、對夾式
適用溫度：	-20～232℃～550℃	驅動方式：	手動、蝸輪、電動、氣動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	蒸汽、液體、固體顆粒、粘稠、易結晶介質	生產廠家：	浦首閥門

產品說明

V型調節球閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的最佳控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。球芯上的V形切口與金屬閥座之間具有剪切作用，特別適用于控制高粘度，含纖維、固體顆粒及漿料等介質。結構制造紙工業的紙漿顯得尤為優越。閥門的流通能力大、壓力損失小、且介質不會沉積在閥體中腔，閥門不僅具有近似等有分比的流量特性、可調范圍大，最大可調比為100：1，還具有精確調節與可靠定位的功能。

產品特點

V型調節球閥是球閥的一種，它的關閉件是半球體上開有V字型開口，V型開口具有鋒利的刃口，在球體回轉過程中，關閉件之間有擦拭作用，對介質具有強有力的切斷力，球體的V型開口與閥座流道形成一個扇形區域，在回轉過程中可改變流道截面積，形成對介質的精確調節，它是一種角回轉的調節閥，其密封性能與普通球閥相同，使它同時具備調節和開關兩種功能，與氣動或電動執行器配套，廣泛使用于工業過程自控系統中。
1、閥體整體式結構：對夾式和法蘭式V型球閥閥體都是整體側裝式結構，結構剛性強，不容易引起變形和外泄。
2、上下自潤滑軸承：閥體內裝有上下自潤滑軸承，與閥桿接觸面積大，承載能力高，磨擦系數小，使閥門的扭矩減少。
3、閥座可根據介質和工況的需要，選金屬硬密封或PTFE軟密封：金屬硬密封閥座密封表面堆焊硬質合金，球 面鍍硬鉻或噴焊、離子氮化等硬化處理，使密封面使用壽命增強，耐溫提高；軟密封PTFE閥座或增強PTFE閥座密封性好 耐腐蝕，適應范圍廣。
4、經濟實用性：閥體重量輕，閥桿扭矩小，配用氣動或電動執行器相應規格小，與其它類型的調節閥相比，性價比高。
5，介質適應范圍廣：由于V型開口與閥座之間的剪切作用力，及閥內腔流道的光滑圓整，使介質不易積存于內腔，所以 它除適合液體介質外，更適合于帶纖維及固體顆料介質的系統控制。
6、小流量精確控制：通過對小口徑閥芯特殊V型開口的加工，可實現小Cv值精確控制。

設計標準

1、法蘭標準：GB/T9113.1-2010、JB/T79.1-1994、HG20592-2009、 ASMEB16.5、EN1092-1: 2001
2、壓力一溫度額定值：GB/T12224-2007、ASME816.34-2003、IS07005-1
3、結構長度標準： 對夾式：企業標準 法蘭式：ISAS75.04-1995，IEC/DIN534-3-2
4、密封與強度試驗標準
強度及密封試驗標準：GB/T4213-2007
硬密封等級：用戶無特殊要求時按下表標準，用戶要求時可以按GB/T4213-2007V級標準執行。 強度試驗壓力是按公稱壓力的15倍，填料及法蘭處密封試驗是按公稱壓力的11倍壓力進行，閥座密封是按最大使用壓差 來進行試驗，當最大使用壓差不明確時按1.0MPa（水壓）試驗，當最大壓差小于0.6MPa時按0.6MPa壓力進行試驗，介質是 帶有緩蝕阻垢劑的水進行試驗。

主要零件材質表

零件名稱	材質
閥體、閥蓋	WCB	CF8
密封圈	2Cr13+氮化	304+氮化
球體	2Cr13+硬格	304+硬格
閥座、閥桿	2Cr13	304
墊片	柔性石墨+不銹鋼	柔性石墨+不銹鋼
雙頭螺柱	35CrMoA	1Cr18Ni9Ti

產品性能規范

公稱壓力	試驗壓力（MPa)		適用介質	適用溫度
	殼體試驗	密封試驗
1.6	2.4	1.76	水、油、氣及高粘度，含纖維、固體顆粒等介質	-28℃～≤550℃
2.5	3.75	2.75
4.0	6.0	4.4
應用規范	連接法蘭	JB79-59    GB9113    HG20592-97    ANSI B16.5
	檢驗試驗	JB/T9092-99               API 598

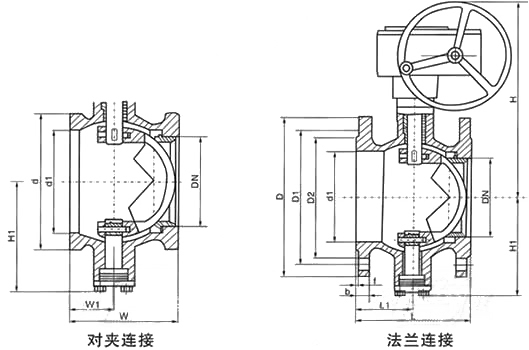

外形結構圖



主要外形尺寸

公稱或壓力級	公稱口徑		尺寸
	（mm）	（in）	W	L	W1	L1	d	d1	H1	H
PN1.6MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	80	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	90	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
PN2.5MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
ClASS150	25	-	50	-	25	-	64	38	57	200
	40	11/2	65	-	25	-	82	49	63	205
	50	2	75	124	32	62	100	60	92	225
	65	21/2	85	145	38	72.5	120	75	100	235
	80	3	100	165	45	82.5	131	89	108	260
	100	4	115	194	50	97	158	113	117	270
	125	5	135	210	55	105	180	140	140	320
	150	6	160	229	65	114.5	216	164	177	340
	200	8	200	243	80	121.5	268	205	200	390
	250	10	240	297	92	148.5	326	259	252	420
	300	12	-	338	-	169	-



聲明：【V型調節球閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的V型調節球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
