閘閥、截止閥、蝶閥、球閥各自結構原理及分類

那很多人的話都會知道閥門的話有閘閥，截止閥，蝶閥，球閥等等，那都知道有這些閥門，那這些閥門都有什么樣的不同呢，結構原理那些都是寫什么樣的情況呢，那肯定是很多的人都是不知道的。那上海浦首閥門就給大家介紹下；

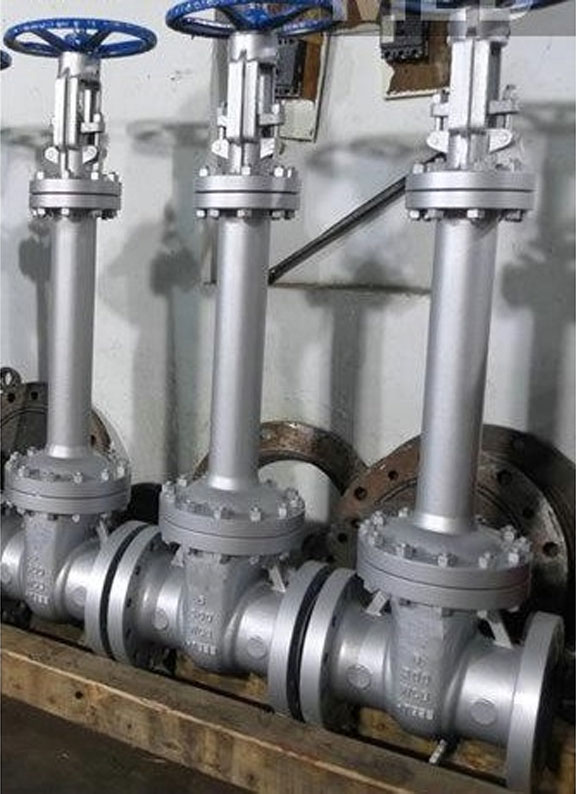

1、閘閥也稱為閘閥或閘閥，該閘閥是通過閘門的升降控制閥門的打開和關閉，并且擋板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。閘閥用作截止介質，并且整個循環通過整個流程，并且介質運行的壓力損失最小化。閘閥通常適用于不需要經常關閉的條件，并保持百葉窗全部或完全關閉。不適用于調整或節流。

   根據閘閥啟閉時閥桿運動情況的不同，閘閥又分明桿式和暗桿式兩種。明桿式閘閥閥桿螺紋暴露在閥體外部，開啟閥門時閥桿伸出手輪，其優點是可根據閥桿外伸長度判斷閥門開啟大小，閥桿與介質接觸長度較小，螺紋部分基本不受介質腐蝕影響，缺點是外伸空間高度大。暗桿式閘閥閥桿螺紋在閥桿內部與閘板上內螺紋想配合，開啟閥門時閥桿只旋轉而不上下升降，閘板則沿閥桿螺紋上升。暗桿式閘閥的優點是外伸空間小，缺點是不能根據閥桿情況判斷閥門的開啟，閥桿螺紋長期與介質接觸易受腐蝕。由于在大口徑給水管路上應用較多，故又有“水門”之稱。對于高速流動的介質，閘板在局部開啟狀況下可以引起閘門的振動，而振動又可能損傷閘板和閥座的密封面，而節流會使閘板遭受介質的沖蝕。從結構形式上，主要的區別是所采用的密封元件的形式。

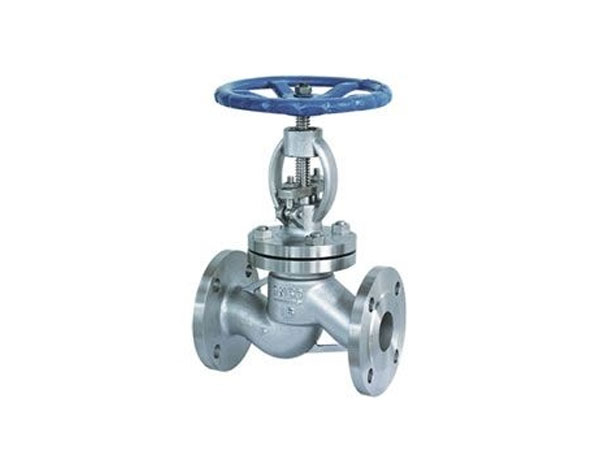

2、截止閥是化工生產中使用最廣的一種截斷類閥門，它利用閥桿升降帶動與之相連的圓形閥盤（閥頭），改變閥盤與閥座間距離達到控制閥門的起閉。截止閥的閥桿軸線與閥座密封面垂直。閥桿開啟或關閉行程相對較短，并具有非常可靠的切斷動作，使得這種閥門非常適合作為介質的切斷或調節及節流使用。

截止閥的閥瓣一旦處于開啟狀況，它的閥座和閥瓣密封面之間就不再的接觸，并具有非常可靠的切斷動作，合得這種閥門非常適合作為介質的切斷或調節及節流使用。

　　截止閥一旦處于開啟狀態，它的閥座和閥瓣密封面之間就不再有接觸，因而它的密封面機械磨損較小，由于大部分截止閥的閥座和閥瓣比較容易修理或更換密封元件時無需把整個閥門從管線上拆下來，這對于閥門和管線焊接成一體的場合是很適用的。介質通過此類閥門時的流動方向發生了變化，因此截止閥的流動阻力較高于其它閥門。

   常用的截止閥有以下幾種：

1）角式截止閥；在角式截止閥中，流體只需改變一次方向，以致于通過此閥門的壓力降比常規結構的截止閥小。

2）直流式截止閥；在直流式或Y形截止閥中，閥體的流道與主流道成一斜線，這樣流動狀態的破壞程度比常規截止閥要小，因而通過閥門的壓力損失也相應的小了。

3）柱塞式截止閥：這種形式的截止閥是常規截止閥的變型。在該閥門中，閥瓣和閥座通常是基于柱塞原理設計的。閥瓣磨光成柱塞與閥桿相連接，密封是由套在柱塞上的兩個彈性密封圈實現的。兩個彈性密封圈用一個套環隔開，并通過由閥蓋螺母施加在閥蓋上的載荷把柱塞周圍的密封圈壓牢。彈性密封圈能夠更換，可以采用各種各樣的材料制成，該閥門主要用于“開”或者“關”，但是備有特制形式的柱塞或特殊的套環，也可以用于調節流量。

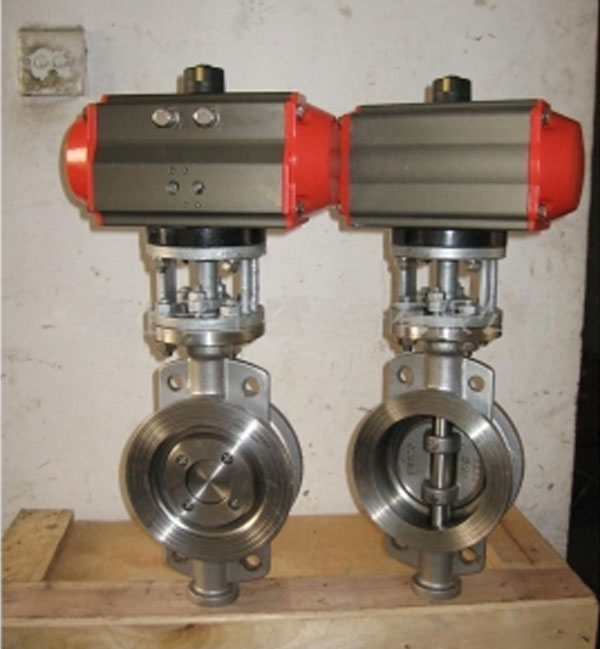

3、蝶閥是利用一可饒軸旋轉的圓盤來控制管路的啟閉，轉角大小反映了閥門的開啟程度。根據傳動方式不同蝶閥分手動、氣動和電動等三種，常用的為手動，旋轉手柄通過齒輪傳動帶動閥桿從而起閉閥門。蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。

　　蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝶閥的結構原理尤其適合制作大口徑閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。

   蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。采用金屬密封的閥門一般比彈性密封的閥門壽命長，但很難做到完全密封。金屬密封能適應較高的工作溫度，彈性密封則具有受溫度限制的缺陷。如果要求蝶閥作為流量控制使用，主要的是正確選擇閥門的尺寸和類型。蝶閥的結構原理尤其適合制作大口徑閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。

　　常用的蝶閥有對夾式蝶閥和法蘭式蝶閥兩種。對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間，法蘭式蝶閥是閥門上帶有法蘭，用螺栓將閥門上兩端法蘭連接在管道法蘭上。閥門的強度性能是指閥門承受介質壓力的能力。閥門是承受內壓的機械產品，因而必須具有足夠的強度和剛度，以保證長期使用而不發生破裂或產生變形

。

4、球閥 與旋塞閥是同一類型閥門，只是其啟閉件為帶一通孔的球體，球體饒閥桿中心線旋轉達到啟閉目的。只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥最適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。有帶夾套保溫球閥不銹鋼球閥 快開球閥
