您現在的位置：首頁 > 船用閥門 > 船用止回閥 > 船用法蘭式止回閥

產品名稱：船用不銹鋼止回閥CB/T3944-2002

產品型號：
產品口徑：
產品壓力：
產品材質：

性能規范 Technical Data公稱壓力 Nominal Pressure(MPa)公稱通徑 Nominal Diameter(mm)適用介質 Applicable Medium1.065～12

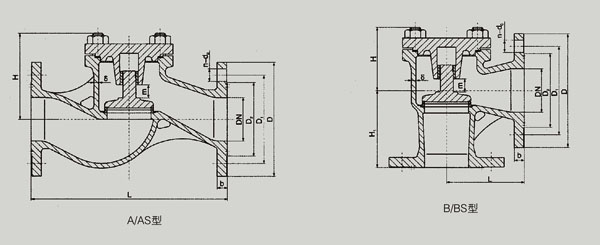

船用不銹鋼止回閥CB/T3944-2002(圖1)

性能規范 Technical Data

公稱壓力 Nominal Pressure(MPa)	公稱通徑 Nominal Diameter(mm)	適用介質 Applicable Medium
1.0	65～125	淡水、滑油、燃油和 t≤300℃蒸汽 Fresh water, Lubricanting oil, Fuel oil, t≤300℃ steam.
1.6	20～125
2.5	20～100

主要零部件材質 Materials of Main Parts

零件名稱 Parts Name		材料 Material
		名稱 Name	牌號 Marks
閥體、閥蓋 Body/Cover		鑄鋼 Cast Steel	ZG230-450
閥盤 Disc		優質碳素鋼 High-quality Carbon Steel	鋼 25
閥盤密封圈 Disc Seal ring		焊不銹鋼 Weld Stainless Steel	H2C r13
閥體密封圈 Body Seal ring	PN≤2.5	焊不銹鋼 Weld Stainless Steel	H1Cr18N19Ti
	PN≥4.O	焊不銹鋼 Weld Stainless Steel	H2Cr13

PN1.0、1.6MPa的A型、B型基本尺寸 Dimensions

公稱 壓力 PN (MPa)	公稱 通徑 DN(mm)	結構尺寸 Structure Dimension					壁厚 Thickness	法蘭 Flange					螺栓 Bolt		升程 Lift Range m	參考重量 Weight(kg)
		L		H≈		H1		法蘭 Flange					螺栓 Bolt			參考重量 Weight(kg)
		A型	B型	A型	B型	B型		D	D1	D2	d0	b	n個	Th		A型	B型
1.0	65	290	1 15	124	91	115	6	155	123	104	15	14	6	M14	18	12.5	10.6
	80	310	125	151	110	125	7	170	138	118	15	14	8	M14	24	15.6	14.4
	100	350	150	165	116	135	8	190	158	138	15	14	8	M14	35	24.5	19.9
	125	400	175	184	124	155	8	215	183	164	15	14	10	M14	44	31 9	27.5
(1.6) 2.5	20	150	75	84	70	75	6	95	68	48	13	11	4	M12	7	3.3	3.2
	25	160	80	84	70	80	6	105	73	56	13	12	4	M12	7	3.9	3.8
	32	180	85	90	70	85	6	115	83	64	15	13	6	M14	9	5.8	5 1
	40	200	90	99	75	90	7	125	93	74	15	13	6	M14	11	7.1	6.3
	50	230	95	110	81	95	7	135	103	84	15	13	6	M14	14	8.8	8.5
	65	290	1 15	128	94	115	7	170	132	110	17	15	8	M16	18	13.5	11.5
	80	310	125	156	115	125	7	185	147	126	17	16	8	M16	24	18	16.9
	100	350	150	158	119	135	8	205	167	146	17	15	10	M16	35	26.3	22.7

PN1.6、2.5MPa的AS型、BS型基本尺寸 Dimensions

公稱 壓力 PN (MPa)	公稱 通徑 DN(mm)	結構尺寸 Structure Dimension					壁厚 Thickness	法蘭 Flange					法蘭 Flange		升程 Lift Range m	參考重量 Weight(kg)
		L		H≈		H1		法蘭 Flange					法蘭 Flange			參考重量 Weight(kg)
		AS型	BS型	AS型	BS型	BS型		D	D1	D2	d0	b	n個	Th		AS型	BS型
(1.0) 1.6	100	350	175	158	119	175	8	220	180	158	18	22	8	M16	28	30.4	28.1
(1.0) 1.6	125	400	200	184	124	200	8	250	210	184	18	22	8	M16	35	39.6	35.2
(1.6) 2.5	20	150	95	84	70	95	6	105	75	58	14	16	4	M12	7	4.2	4.2
	25	160	100	84	70	100	6	115	85	68	14	16	4	M12	7	4.9	5
	32	180	105	90	70	105	6	140	100	78	18	18	4	M16	9	8.4	7.9
	40	200	115	99	75	115	7	150	1 10	88	18	18	4	M16	12	8.9	8.8
	50	230	125	110	81	125	7	165	125	102	18	20	4	M16	15	10.4	10 1
	65	290	145	128	94	145	7	185	145	122	18	22	8	M16	19	16.6	15.3
	80	310	155	156	115	155	7	200	160	133	18	24	8	M16	23	22.1	20
	100	350	175	158	119	175	8	235	190	158	22	24	8	M20	28	31 5	29.2

浦首訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。
