產品名稱：船用FKM型油水艙空氣管頭

產品型號：
產品口徑：
產品壓力：
產品材質：

FKM型空氣帽主要結構尺寸表（mm）規格DgDCNTHLW不銹鋼浮子Φ重量DN505013010515×4161802051706011kgDN656515513015×416185210170751

船用FKM型油水艙空氣管頭

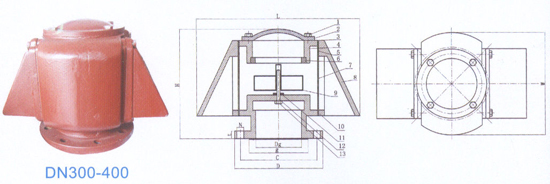

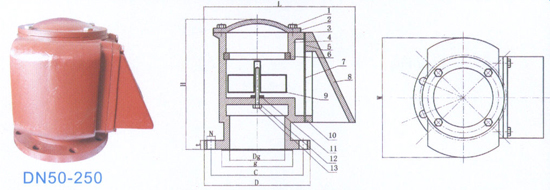

FKM型空氣帽主要結構尺寸表（mm）

規格	Dg	D	C	N	T	H	L	W	不銹鋼浮子Φ	重量
DN50	50	130	105	15×4	16	180	205	170	60	11kg
DN65	65	155	130	15×4	16	185	210	170	75	13kg
DN80	80	180	145	19×4	16	215	240	190	83	15kg
DN100	100	200	165	19×8	18	265	280	230	102	23kg
DN125	125	230	200	19×8	18	290	310	280	135	32kg
DN150	150	265	230	19×8	20	345	380	350	165	48kg
DN200	200	320	280	23×8	20	450	470	430	217	78kg
DN250	250	385	345	23×12	22	530	620	530	273	138kg
DN300	300	430	390	23×12	26	560	780	545	315	155kg
DN350	350	480	435	25×12	28	610	835	650	380	215kg
DN400	400	540	495	25×16	28	630	855	680	420	240kg

序號	名稱	材質
1	六角螺栓	SUS304
2	頂蓋	QT400
3	石棉墊圈	石棉
4	本體	QT400
5	六角螺栓	SUS304
6	密封膠圈	橡膠
7	不銹鋼濾網	SUS304
8	邊蓋	QT400
9	不銹鋼浮子	SUS304
10	六角螺栓	SUS304
11	墊圈	橡膠
12	導桿	SUS304
13	六角螺帽	SUS304

浦首訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。
