產品名稱：船用U型管卡螺絲(不銹鋼)

產品型號：
產品口徑：
產品壓力：
產品材質：

U型管卡螺絲尺寸表鋼管通徑規格螺紋尺寸用料直徑內擋尺寸螺紋長度總高度ΦMdDBH15mm4分M108.8524305520mm6分M108.8528386325mm1寸M108.8535347032m

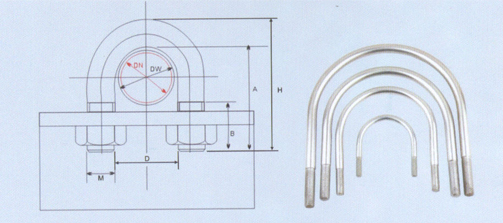

船用U型管卡螺絲(不銹鋼)(圖1)

U型管卡螺絲尺寸表

鋼管通徑	規格	螺紋尺寸	用料直徑	內擋尺寸	螺紋長度	總高度
Φ		M	d	D	B	H
15mm	4分	M10	8.85	24	30	55
20mm	6分	M10	8.85	28	38	63
25mm	1寸	M10	8.85	35	34	70
32mm	1.2寸	M10	8.85	43	30	80
40mm	1.5寸	M10	8.85	50	35	84
50mm	2寸	M12	10.63	62	48	104
65mm	2.5寸	M12	10.63	78	58	123
80mm	3寸	M12	10.63	91	48	138
100mm	4寸	M16	14.5	117	60	181
125mm	5寸	M16	14.5	136	60	205
150mm	6寸	M16	14.5	162	65	232
200mm	8寸	M20	19.8	222	75	290
250mm	10寸	M20	19.8	276	85	380
300mm	12寸	M22	22	328	100	420
350mm	14寸	M22	22	380	110	470
400mm	16寸	M22	22	432	110	530

浦首訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。
