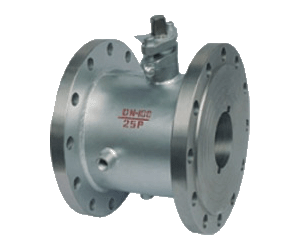

產品名稱：保溫球閥

產品型號：
產品口徑：
產品壓力：
產品材質：

具有保溫,保冷特性,適用于石油,化工,冶金,制藥等行業. 零件名稱 CF8系列 CF3系列 CF8系列 CF3系列 CF8系列閥體 CF8 CF3 CF8M CF3M WCB 球體 F304 F304L F316 F316L 1Cr13 閥座 PTFE PTFE PTFE PTFE PTFE 閥座支承 304 304L 31..

保溫球閥具有保溫,保冷特性,適用于石油,化工,冶金,制藥等行業.

主要零件材質

零件名稱	CF8系列	CF3系列	CF8系列	CF3系列	CF8系列
閥體	CF8	CF3	CF8M	CF3M	WCB
球體	F304	F304L	F316	F316L	1Cr13
閥座	PTFE	PTFE	PTFE	PTFE	PTFE
閥座支承	304	304L	316	316L	25
O形圈	氟橡膠	氟橡膠	氟橡膠	氟橡膠	氟橡膠
閥桿	F304	F304L	316	F316L	1Cr13
填料	PTFE	PTFE	PTFE	PTFE	PTFE
閥桿軸承	PTFE+304	PTFE+304L	PTFE+316	PTFE+316L	PTFE+304
填料壓環	304	304L	316	316L	1Cr13
夾套	304	304L	316	316L	25
夾套接管	304	304L	316	316L	1Cr13

1.6MPa主要連接尺寸

尺寸	in	3/4"	1"	1-1/2"	2"	3"	4"	6"	8"
尺寸	DN	20	25	40	50	80	100	150	200
L	mm	117	127	165	178	229	254	292	330
H	mm	101	106	125	135	193	265	355	410
W	mm	160	160	230	230	400	650	1050	1050
E	mm	58.5	63.5	62.5	68	82	83	95	100
P	in	NPT3/4	NPT3/4	NPT3/4	NPT3/4	NPT3/4	NPT3/4	NPT3/4	NPT1
法蘭規格	mm	40	50	65	80	150	200	250	350

2.5-4MPa主要連接尺寸

尺寸	in	3/4"	1"	1-1/2"	2"	3"	4"	6"	8"
尺寸	DN	20	25	40	50	80	100	150	200
L	mm	117	127	165	178	229	254	292	330
H	mm	101	106	125	135	193	265	355	410
W	mm	160	160	230	230	400	650	1050	1050
E	mm	58.5	63.5	62.5	68	82	83	95	100
P	in	NPT3/4	NPT3/4	NPT3/4	NPT3/4	NPT3/4	NPT3/4	NPT3/4	NPT1
法蘭規格	mm	40	50	65	80	150	200	250	350

150Lb主要連接尺寸

尺寸	in	3/4"	1"	1-1/2"	2"	3"	4"	6"	8"
尺寸	DN	20	25	40	50	80	100	150	200
L	mm	117	127	165	178	229	254	292	330
H	mm	101	106	125	135	193	265	355	410
W	mm	160	160	230	230	400	650	1050	1050
E	mm	58.5	63.5	62.5	68	82	83	95	100
P	in	NPT3/4	NPT3/4	NPT3/4	NPT3/4	NPT3/4	NPT3/4	NPT3/4	NPT1
法蘭規格	in	1-1/2"	2"	2-1/2"	3"	6"	8"	10"	14"

300Lb主要連接尺寸

尺寸	in	3/4"	1"	1-1/2"	2"	3"	4"	6"	8"
尺寸	DN	20	25	40	50	80	100	150	200
L	mm	117	127	165	178	229	254	292	330
H	mm	101	106	125	135	193	265	355	410
W	mm	160	160	230	230	400	650	1050	1050
E	mm	58.5	63.5	62.5	68	82	83	95	100
P	in	NPT3/4	NPT3/4	NPT3/4	NPT3/4	NPT3/4	NPT3/4	NPT3/4	NPT1
法蘭規格	in	1-1/2"	2"	2-1/2"	3"	6"	8"	10"	14"
