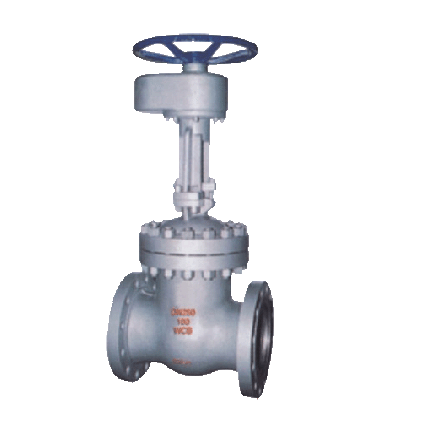

產品名稱：Z441Y正齒輪高壓閘閥

產品型號：
產品口徑：
產品壓力：
產品材質：

型號 公稱壓力PN(MPa) 試驗壓力ps(MPa) 適用介質 工作溫度(℃) 強度密封(液) 低壓密封(氣) Z441H-25C 2.5 3.8 2.8 0.6 水、蒸汽、油 425 Z441H-40C 4.0 6.0 4.4 0.6 425 Z441Y-40I ..

主要性能規范 Capability Criterion

型號	公稱壓力PN(MPa)	試驗壓力ps(MPa)			適用介質	工作溫度(℃)
型號	公稱壓力PN(MPa)	強度	密封(液)	低壓密封(氣)	適用介質	工作溫度(℃)
Z441H-25C	2.5	3.8	2.8	0.6	水、蒸汽、油	≤425
Z441H-40C	4.0	6.0	4.4	0.6		≤425
Z441Y-40I	4.0	6.0	4.4	0.6		≤550
Z441Y-40P	4.0	6.0	4.4	0.6	酸、堿類	≤200
Z441H-64C	6.4	9.6	7.0	0.6	水、蒸汽、油	≤425
Z441Y-64I GZ441Y-64I	6.4	9.6	7.0	0.6	水、蒸汽、油	≤550
KZ441Y-64P	6.4	9.6	7.0	0.6	酸性天然氣	≤200
Z441H-100C Z441Y-100C	10.0	15.0	11.0	0.6	水、蒸汽、油	≤425
Z441Y-100I	10.0	15.0	11.0	0.6	水、蒸汽、油	≤550

主要零件材料Materials Of main Parts

零件名稱	閥體、閥蓋	閘板	閥桿	閥桿螺母	填料	手輪
Z441H-25C Z441H-40C Z441H-64C Z441H-100C	碳鋼	碳鋼	不銹鋼優質碳鋼	鋁鐵青銅	石墨石棉繩、柔性石墨	可鍛鑄鐵
Z441Y-100C		優質碳鋼堆焊硬質合金	不銹鋼優質碳鋼		石墨石棉繩、柔性石墨
KZ441Y-64P		優質碳鋼堆焊硬質合金	318鋼		聚四氟乙烯
Z441Y-40I Z441Y-64I GZ441Y-64I	鉻鉬鋼	鉻鎳鈦鋼堆焊硬質合金	鉻硅鉬鋼		耐高溫石棉繩
Z441Y-100I	鉻鉬鋼	鉻鎳鈦鋼堆焊硬質合金	鉻硅鉬鋼		柔性石墨
Z441Y-40P	鉻鎳鈦鋼	鉻鎳鈦鋼	鉻鎳鋼		浸聚四氟乙烯石棉繩

主要外型尺寸 Main outer Size

通徑	PN2.5MPa
通徑	L	D	D1	D2	D6	b	Z-d	H0	H	H1	D0	kg
300	500	485	430	390	-	40	16-30	1236	1145	1474	450	451
400	600	610	550	505	-	48	16-34	1540	1450	1886	500	998

主要外型尺寸

通徑	PN4.0MPa
通徑	L	D	D1	D2	D6	b	Z-d	H0	H	H1	D0	kg
300	750	510	450	408	364	46	16-34	1234	1175	1475	450	610
350	850	570	510	465	422	52	16-34	1377	1322	1678	500	890
400	950	655	585	535	474	58	16-41	1552	1492	1900	560	1333
500	1150	755	670	612	576	62	20-48	2135	1975	2510	720	2526

主要外型尺寸

通徑	PN6.4MPa
通徑	L	D	D1	D2	D6	b	Z-d	H0	H	H1	D0	kg
300	750	530	460	412	364	54	16-41	1308	1220	1540	500	618
350	850	595	525	475	422	60	16-41	1565	1469	1850	560	945
400	950	670	585	525	474	66	16-48	1785	1640	2080	640	1818
500	1150	800	705	640	576	70	20-54	2135	1975	2510	720	2507
600	1350	930	820	750	678	76	20-58	2295	2425	2959	800	3352

主要外型尺寸

通徑	PN10.0MPa
通徑	L	D	D1	D2	D6	b	Z-d	H0	H	H1	D0	kg
150	450	350	290	250	204	46	12-34	838	775	952	360	301
200	550	430	360	312	260	54	12-41	1022	980	1216	400	579
225	600	470	400	352	287	56	12-41	1167	1051	1202	500	646
250	650	500	430	382	313	60	12-41	1167	1108	1377	550	687
300	750	585	500	442	364	70	16-48	1431	1324	1582	560	1178
350	850	655	560	498	422	76	16-54	1574	1448	1838	640	1174
