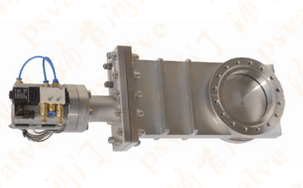

產品名稱：氣動超高真空插板閥

產品型號：CCQ
產品口徑：DN50-800
產品壓力：1.6MPa-6.4MPa
產品材質：碳鋼,304,316,鈦合金鋼等

CCQ型氣動超高真空插板閥是通過電磁換向閥改變氣路方向，控制執行氣缸驅動閥板作上下運動，達到閥門的開啟或關閉。閥門用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。帶反饋信號裝置。氣動...

CCQ型氣動超高真空插板閥是通過電磁換向閥改變氣路方向，控制執行氣缸驅動閥板作上下運動，達到閥門的開啟或關閉。閥門用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。
帶反饋信號裝置。

氣動超高真空插板閥主要零件材料

閥體、閥板：不銹鋼
密封件：氟橡膠、波紋管(軸封)、NBR。

氣動超高真空插板閥主要技術性能

適用范圍：Applicability	105～1.3×10-7Pa
閥門漏率：Valve Leak Rate	≤1.3×10-7Pa.L/S.(DN≤200) 　≤6.7×10-7Pa.L/S.(DN≥250)
適用溫度：Applicable Temperature	-30～+150℃
閥門開啟時閥板兩側的壓差：　 The differential pressure between the two sides of valve disc upon valve opening:	≤2.7×103Pa.
氣源壓力：Annoy pressure	0.4～0.6MPa

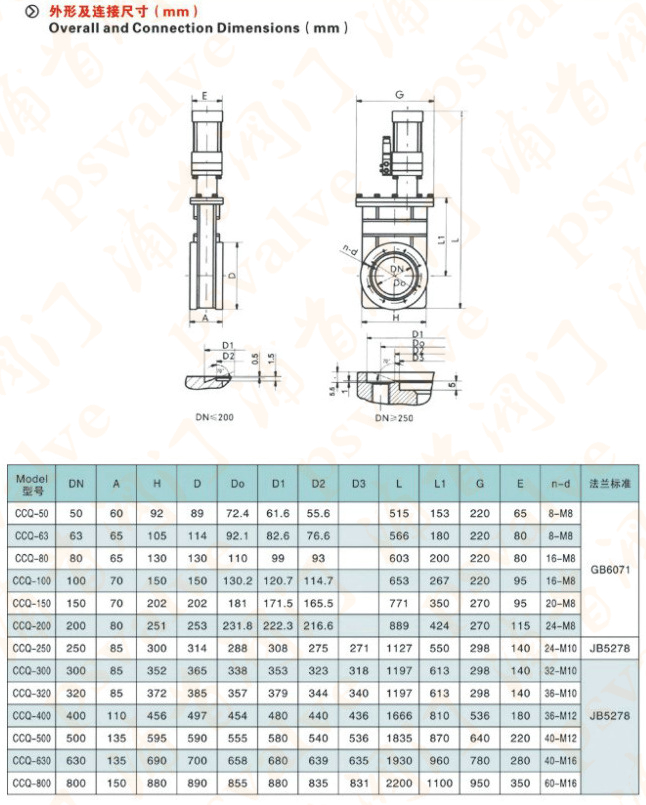

氣動超高真空插板閥,CCQ氣動超高真空插板閥尺寸圖:
