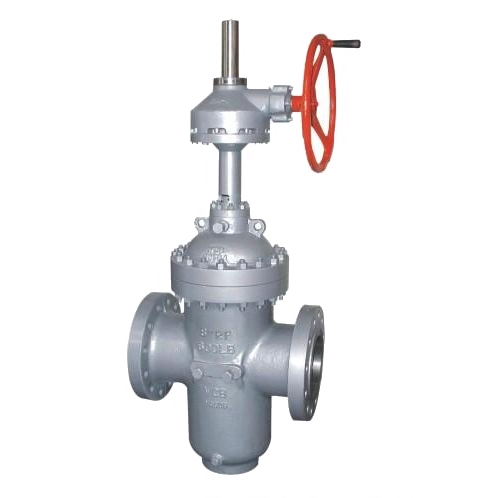

產品名稱：Z543WF傘齒輪平板閘閥
產品型號：Z543WF
產品口徑：DN50～DN1000
產品壓力：0.6Mpa～2.5Mpa
產品材質：鑄鋼、不銹鋼
產品口徑：DN50～DN1000
產品壓力：0.6Mpa～2.5Mpa
產品材質：鑄鋼、不銹鋼
產品名稱：傘齒輪平板閘閥 產品型號：Z543WF 公稱通徑：DN50～DN1000結構形式：?jiǎn)伍l板、雙閘板公稱壓力：0.6Mpa～2.5Mpa連接方式：法蘭、對夾適用溫度：-20ºC～+15
產品說明Z543WF傘齒輪平板閘閥適用于天然氣，石油，化工，環保，城市管道，燃?xì)夤芫€等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。適用于天然氣開采和凈化的長輸管線。產品特點1.閥座的密封結構應為彈性有預緊力，上、下游密封座同時密封的結構。閥座與密封物間始終為面對面密封。2.閥座有自清洗功能，并且在閥門開啟或關閉過程中不受氣流的直接沖刷。閥座應由有潤滑、不磨損材料制成。 3.閥門執行機構的故障不會影響到閥門的其它部分，維修和更換工作能夠在不拆下閥門的情況下進行。 (1) 軛架套管–鋁青銅軛架套管配置針形止推軸承，最大程度減少操作扭矩。 (2) 閥桿–螺紋長度直到托架；銷釘和點焊；具有穩定性。 (3) 壓力密封–結構簡單，配置分段扣環和鍍銀低碳鋼墊圈，有助于拆卸和實現最好的閥帽密封。 (4) 閥座環–焊接閥座環垂直于流動通道，易于維護。 (5) 執行機構–這些閥門可以配置電動、液動或氣動執行機構。DN300以下配置標準手動手輪，DN350以上配置斜齒輪操作機構。 (6) 軛架–完全裝配式軛架通過抗震測試，易于維護和安裝執行機構。 (7) 壓蓋–兩件式，自調節壓蓋，避免被彈出。 (8) 整體后座–硬面，使用壽命最長。 (9) 閥瓣–彈簧負載閥瓣能夠自行調節，減少執行機構的扭矩需求。 (10) 整體止動–整體鑄造托架止動裝置，定位組裝的托架閥瓣，使得閥座更加穩定可靠。 執行標準
性能規范
主要零部件材料

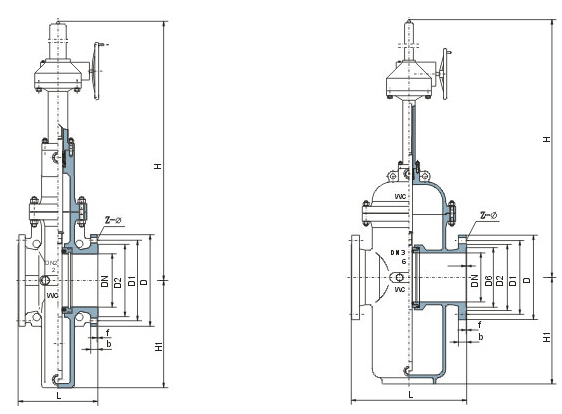

外形結構圖 主要外形和連接尺寸PN1.6MPa-2.5MPa
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
