產品名稱：鉻鉬鋼閘閥

產品型號：Z41Y/Z61Y/
產品口徑：DN15~DN600
產品壓力：PN16-PN160
產品材質：鉻鉬鋼

鉻鉬鋼閘閥,Z41Y法蘭閘閥最高溫度可達550攝氏度左右。為閥體鉻鉬鋼材質的楔式法蘭閘閥：可手動或配電動裝置、法蘭連接、明桿楔式剛性單閘板。閥座密封面材料為硬質合金，本廠生產能力范圍：壓力1.6MPa...

產品名稱：	鉻鉬鋼閘閥	產品型號：	Z41Y/Z61Y/
驅動方式：	手動,電動	連接形式：	法蘭,焊接
結構形式：	楔式	密封結構：	硬密封
壓力范圍：	PN16-PN160	公稱通徑：	DN15~DN600
常用材質：	鉻鉬鋼	銘牌：	浦首品牌

鉻鉬鋼閘閥,Z41Y法蘭閘閥最高溫度可達550攝氏度左右。為閥體鉻鉬鋼材質的楔式法蘭閘閥：可手動或配電動裝置、法蘭連接、明桿楔式剛性單閘板。閥座密封面材料為硬質合金，本廠生產能力范圍：壓力1.6MPa~16.0MPa(PN16I~PN160I)；口徑：DN15~DN600。

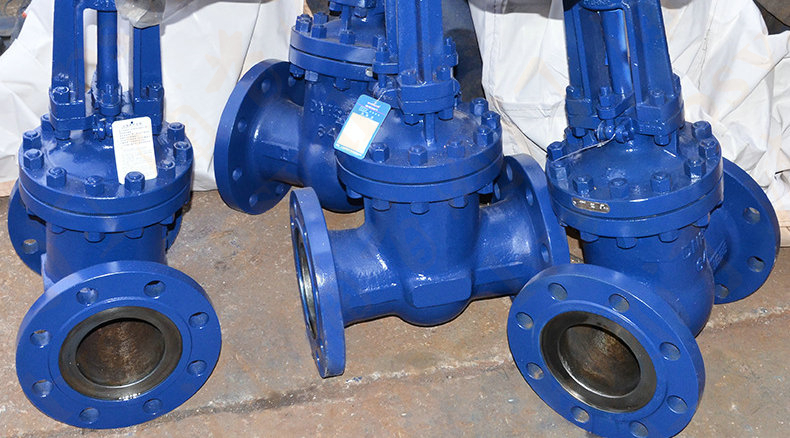

鉻鉬鋼閘閥,高溫鉻鉬鋼閘閥實物圖片

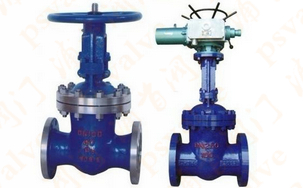

鉻鉬鋼閘閥(圖1)

鉻鉬鋼閘閥(圖2)

主要性能參數

型號	公稱壓力	適用溫度/℃	適用介質
Z41Y-16I	1.6MPa	≤550	水、蒸汽、油品、非腐蝕性介質
Z41Y-25I	2.5MPa
Z41Y-40I	4.0MPa
Z41Y-64I	6.4MPa
Z41Y-100I	10.0MPa
Z41Y-160I	16.0MPa

產品各部件材料表：
Z41Y鉻鉬鋼閘閥零部件材料比對：

型號材料	閥體、閥蓋、閘板	閥桿	密封面	填料
Z41Y	碳素鋼	鉻不銹鋼	堆焊硬質合金	石棉石墨或柔性石墨
Z41H	鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼	鉻不銹鋼	石棉石墨或柔性石墨

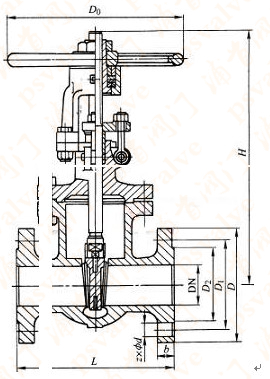

Z41Y鉻鉬鋼閘閥外形及結構尺寸：

鉻鉬鋼閘閥(圖3)

DN 口徑	DN/in	L	D	D1	D2	b	z×Φd	H≈	D0≈	重量/kg
50	2	178	152	120.5	120.5	16	4×Φ19	323	200	23
65	21/2	190	178	139.5	139.5	18	4×Φ19	347	250	32
80	3	203	190	152.5	152.5	19	4×Φ19	383	250	40
100	4	229	229	190.5	190.5	24	8×Φ19	457	300	63
125	5	254	254	216	216	24	8×Φ22	632	300	66
150	6	267	279	241.5	241.5	26	8×Φ22	635	350	108
200	8	292	343	298.5	298.5	29	8×Φ22	762	350	181
250	10	330	406	362	362	31	12×Φ25	895	400	263
300	12	356	483	432	432	32	12×Φ25	1080	500	346
350	14	381	533	476	476	35	12×Φ29	1295	600	488
400	16	406	579	540	540	37	16×Φ29	1435	600	621
450	18	432	635	578	578	40	16×Φ32	1626	650	814
500	20	457	698	635	635	43	20×Φ32	1829	650	992
600	24	508	813	749.5	749.5	48	20×Φ35	2175	700	1492
750	30	610	984	914.5	914	75	28×Φ35	2692	700	2272
