傘齒輪閘閥,傘齒輪焊接閘閥,傘齒輪焊接雙閘板閘閥應用規(guī)范:

1．設計制造: GB／T 12234-89
2．結構長度：GBlT12221-89
3．法蘭連接尺寸:GBlT 9113-2000,也可按用戶要求采用JBlT74-94或HG20592-97標準生產。
4．閥體材料: WCB. ZGICr5Mo、ZG12CrMoV CF8、CF8M. CF3、CF3M

產品應用范圍：安裝水、汽管道上，作啟閉裝置用。

傘齒輪閘閥具有以下優(yōu)點：

1、流體阻力小 , 密封面受介質的忡刷和侵蝕小。
2、開閉較省力。
3、介質流向不受限制 , 不擾流、不降低壓力。
4、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。
傘齒輪閘閥安裝須知：

1. 閥門安裝時必須垂直安裝在水平管道上，介質可以從任何一側進入。管道沖洗干凈后，可案卷閥門。
2. 此閥在使用時，應全開或全關，不能作調節(jié)閥使用

PS.閘閥的優(yōu)點：

(1) 流體阻力小 因為閘閥閥體內部介質通道是直通的，介質流經閘閥時不改變其流動方向，所以流體阻力小。
(2) 啟閉力矩小,開閉較省力 因為閘閥啟閉時閘板運動方向與介質流動方向相垂直、與截止閥相比，閘閥的啟閉較省力。
(3)介質流動方向不受限制，不擾流、不降低壓力介質可從閘閥兩側任意方向流過、均能達到使用的目的．更適用于介質的流動方向可能改變的管路中。
(4) 結構長度較短 因為閘閥的閘板是垂直置于閥體內的，而截止閥閥瓣是水平置于閥體內的，因而結構長度比截止閥短。
(5) 密封性能好 全開時密封面受沖蝕較小。
(6) 全開時，密封面受工作介質的沖蝕比截止閥小。
(7) 體形比較簡單，鑄造工藝性較好，適用范圍廣。

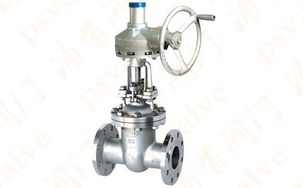

傘齒輪閘閥實物圖片

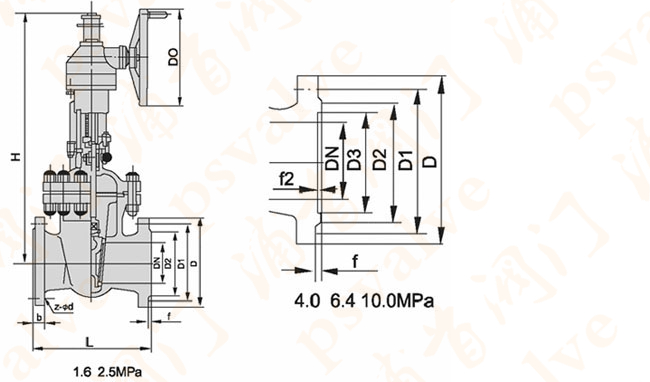

傘齒輪閘閥尺寸圖:
