產品名稱：磅級電站閘閥

產品型號：Z61Y,Z60Y，Z961Y,Z960Y
產品口徑：1/2
產品壓力：150LB-3500LB
產品材質：WCB,鉻鉬鋼,不銹鋼,合金鋼等

磅級電站閘閥制造驗收技術標準 1、制造驗收技術條件按日本火力發電閥標準的E101的規定；2、閥門結構長度按E101的規定；3、閥體焊接口按 ANSI B16.25 的規定或用戶提供的尺寸磅磅級電站閘...

產品名稱：	磅級電站閘閥	產品型號：	Z61Y,Z60Y，Z961Y,Z960Y
驅動方式：	手動,電動,氣動,傘齒輪	連接形式：	焊接，法蘭
結構形式：	楔式	密封結構：	硬密封
壓力范圍：	150LB-3500LB	公稱通徑：	1/2
常用材質：	WCB,鉻鉬鋼,不銹鋼,合金鋼等	銘牌：	浦首品牌

磅級電站閘閥制造驗收技術標準
1、制造驗收技術條件按日本火力發電閥標準的E101的規定；
2、閥門結構長度按E101的規定；
3、閥體焊接口按 ANSI B16.25 的規定或用戶提供的尺寸
磅磅級電站閘閥,美標磅級電站閘閥實物圖片

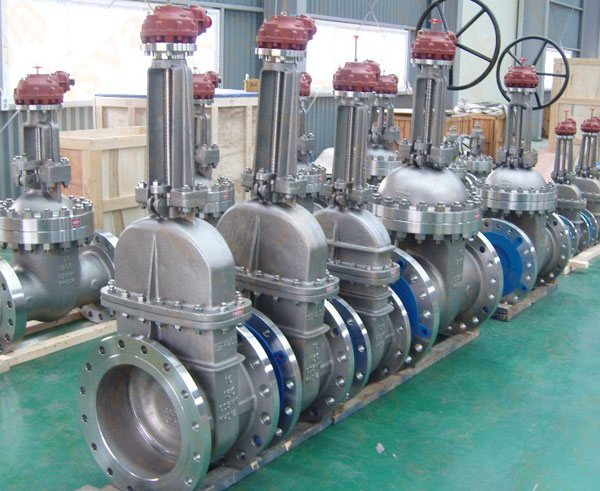

磅級電站閘閥(圖1) 磅級電站閘閥(圖2) 磅級電站閘閥(圖3)

適用規范 Applicable specification

殼體材料 Shell material	適用溫度/℃ Applicable temperature	適用介質 Applicable medium
ASTM A216 WCB	≤425	蒸汽、水 Steam、Water
ASTM A217 WCl	≤450
ASTM A217 WC6	≤550
ASTM A217 WC9	≤590

磅級電站閘閥主要零件材料 Material for Main Parts

零件名稱 Part Name	材料牌號 Material Designation
閥體 Body	WCB	WCl	WC6	WC9
閘板 Disc	WCB	WCl	WC6	WC9
閥蓋 Bonnet	25	15CrMoVA	12CrMoVA	12CrMoVA
閥蓋 Bonnet	WCB	WCl	WC6	WC9
閥桿 Stem	38CrMoAlA 1Crl7Ni2	38CrMoAlA 1Crl7Ni2	38CrMoAIA	38CrMoAIA
閥桿 Stem	38CrMoAlA 1Crl7Ni2	38CrMoAlA 1Crl7Ni2	20CrlMo1V1A	20Cr1MoVA
填料 Packing	增強柔性石墨 Flexible Graphite
支架 Yoke	WCB	WCB	WCB	WCB
支架 Yoke	WCB	WCl	WC6	WC9
密封環 Sealing ring	S軟鋼(增強柔性石墨) S Soft steel(flexible graphite)		S軟鋼 S Soft steel	F軟鋼 F Soft steel
閥桿螺母 Stem nut	zQAL9-4或A439 D2

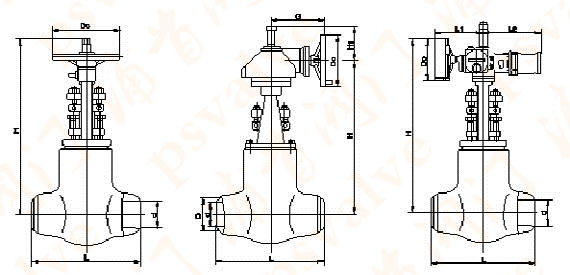

磅級電站閘閥主要尺寸及重量 Main dimensions and weight

公稱通徑 NPS/in. Nominal diameter	外形尺寸和連接尺寸 Dimensions /mm				重量/kg Weight
公稱通徑 NPS/in. Nominal diameter	d	L	H	D0	重量/kg Weight
磅級電站閘閥Z6(1、0)Y-1500Lb
2(1/2)	56	254	671	200	48
3	64	305	692	200	58
4	84	406	790	230	98
5	1OO	483	875	260	128
6	126	559	1055	360	215
8	158	711	1148	41O	387

公稱通徑 NPS/in． Nominal diameter	外形尺寸和連接尺寸 Dimensions /mm				重量/kg Weight
公稱通徑 NPS/in． Nominal diameter	d	L	H	D0	重量/kg Weight
磅級電站閘閥Z6(1、0)Y-2000Lb
2(1/2)	50	330	640	200	50
3	60	368	690	230	82
4	80	457	806	260	134
5	96	533	984	360	174
6	118	610	1090	41O	338

公稱通徑 NPS/in． Nominal? diameter	外形尺寸和連接尺寸 Dimensions /mm				重量/kg Weight
公稱通徑 NPS/in． Nominal? diameter	d	L	H	DO	重量/kg Weight
磅級電站閘閥Z6(1、0)Y-2500Lb
2(1/2)	46	330	639	200	70
3	54	368	680	230	90
4	70	457	805	260	142
5	86	533	965	360	191
6	104	610	1070	41O	339

公稱通徑 NPS/in． Nominal? diameter	外形尺寸和連接尺寸 Dimensions /mm				重量/kg Weight
公稱通徑 NPS/in． Nominal? diameter	d	L	H	DO	重量/kg Weight
磅級電站閘閥Z6(1、0)Y-3500Lb
3	44	440	745	260	196
4	56	540	860	300	283

公稱通NPS/in. Nominal diameter	外形尺寸和連接尺寸/mm Dimensions						重量/kg weight
公稱通NPS/in. Nominal diameter	d	L	H	DO	L1	L2	重量/kg weight
磅級電動閘閥Z96(1、0)Y-1500Lb
2(1/2)	56	254	520	200	140	243	93
3	64	305	523	200	140	243	110
4	84	406	599	508	198	281	168
4	84	406	599	305	400	555	208
5	100	483	678	508	198	281	189
5	100	483	678	305	400	555	232
6	126	559	793	305	410	565	358
6	126	559	793	305	420	654	444
8	158	711	813	305	410	565	517
8	158	711	813	305	420	654	561
10	200	864	988	457	440	688	852
10	200	864	988	305	420	654	823
12	250	991	1141	305	420	654	1122
12	250	991	1156	457	440	688	1150
14	280	1067	1249	610	690	-	1765
16	318	1194	1351	610	690	-	2429
18	360	1346	1535	610	690	-	2454
18	360	1346	1540	610	715	-	2524
20	406	1473	1726	610	690	-	3334
20	406	1473	1731	610	715	-	3380
22	450	1600	1921	610	690	-	4409
22	450	1600	1926	610	715	-	4648
磅級電動閘閥Z96(1、0)Y-2000Lb
2(1/2)	50	33	540	200	140	243	202
3	60	368	558	508	198	332	149
4	80	457	654	305	400	555	245
5	96	533	780	305	400	555	280
5	96	533	780	305	410	565	323
6	118	61O	830	305	410	565	419
8	148	762	960	305	410	565	626
8	148	762	960	305	420	654	715
10	180	914	1020	305	420	654	1020
10	180	914	1024	457	440	688	1050
12	222	1041	1150	457	440	688	1320
12	222	1041	1166	610	690	-	1358
14	254	1118	1230	457	440	688	1810
14	254	1118	1240	610	690	-	1840
16	294	1245	1330	610	690	-	2270
16	294	1245	1350	610	715	-	2300

公稱通NPS/in. Nominal diameter	外形尺寸和連接尺寸/mm Dimensions						重量/kg weight
	d	L	H	DO	L1	L2
Z96(1、0)Y-2500Lb

2(1/2)	46	330	533	508	198	332	143
2(1/2)	46	330	533	200	140	243	116
3	54	368	549	508	198	332	160
3	54	368	549	200	140	243	134
4	70	457	653	508	198	332	251
4	70	457	644	305	410	565	294
5	86	533	760	305	400	555	324
5	86	533	774	305	400	565	341
6	104	610	850	305	400	555	479
6	104	610	861	305	410	565	564
8	130	762	847	305	410	565	725
8	130	762	860	305	420	654	750
10	162	914	1021	305	420	654	1152
10	162	914	1050	610	690	-	1220
12	210	1041	1125	457	440	688	1520
12	210	1041	1149	610	690	-	1558
14	234	1118	1221	610	690	-	1869
16	264	1245	1390	610	690	-	2826
16	264	1245	1395	610	715	-	3084

Z96(1、0)Y-3500Lb
3	44	440	620	508	198	332	269
3	44	440	623	305	400	555	305
4	56	540	721	305	400	555	398
4	56	540	730	305	410	565	437
5	74	616	796	305	410	565	507
5	74	616	796	305	420	654	592
6	88	692	857	305	410	565	605
6	88	692	857	305	420	654	691
8	116	846	1041	305	420	654	1088
8	116	846	1051	457	440	688	1179
10	142	1000	1197	457	440	688	1700
10	142	1000	1207	610	690	-	2031
12	174	1124	1338	610	690	-	2708
14	196	1219	1455	610	715	-	3180
14	196	1219	1440	610	690	-	3131
18	252	1499	1915	610	715	-
