產品名稱：鑄鋼高壓閘閥

產品型號：Z41H
產品口徑：DN15-600
產品壓力：1.6-16Mpa
產品材質：WCB,鉻鉬鋼,不銹鋼,合金鋼等

鑄鋼高壓閘閥廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置。適用介質水，蒸汽，油品一、主要特點及用途：1.結構緊湊，設計合理，閥門剛性好，通道流暢，流阻系數小。2....

產品名稱：	鑄鋼高壓閘閥	產品型號：	Z41H
驅動方式：	手動,氣動,電動,傘齒輪	連接形式：	法蘭,焊接
結構形式：	楔式	密封結構：	硬密封
壓力范圍：	1.6-16Mpa	公稱通徑：	DN15-600
常用材質：	WCB,鉻鉬鋼,不銹鋼,合金鋼等	銘牌：	浦首品牌

鑄鋼高壓閘閥廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置。

適用介質
水，蒸汽，油品
一、主要特點及用途：
1.結構緊湊，設計合理，閥門剛性好，通道流暢，流阻系數小。
2.密封面采用不銹鋼和硬質合金，使用壽命長。
3.采用柔性石墨填料，密封可靠，操作輕便靈活。
4.驅動方式分手動、電動、氣動、齒輪傳動，結構型式：彈性鍥式單閘板、剛性鍥式單閘板和雙閘板型式。
5.廣泛適用于石油化工、火力發電廠等油品、水蒸汽管路上作接通或截斷管路中介質的啟閉裝置。

二、標準
試驗執行標準：GB/T 13927-2008名稱通用閥門壓力試驗
設計標準：GB/T12234-2007 名稱：石油天然氣工業用螺柱連接閥蓋的鋼制閘閥
法蘭連接：JB/T 79-94 機械部法蘭標準、GB/T 9113-2000 國家推薦法蘭標準、HG/T 20592-2009化工部法蘭
結構長度：GB12221-2005 名稱：金屬閥門的結構長度
公稱通徑：DN15~DN1200mm
公稱壓力：PN10~PN320、1.0Mpa~32.0Mpa
三、適用介質：
1、碳鋼閘閥材料代號"C"：水、油、蒸汽（溫度≤425℃）
2、304不銹鋼閘閥材料代號"P"：硝酸類（溫度≤200℃）
3、316不銹鋼閘閥材料代號"R"：醋酸類（溫度≤200℃）
6、WC9鉻鉬鋼閘閥材料代號"I"：水、油、蒸汽（溫度≤595℃）等

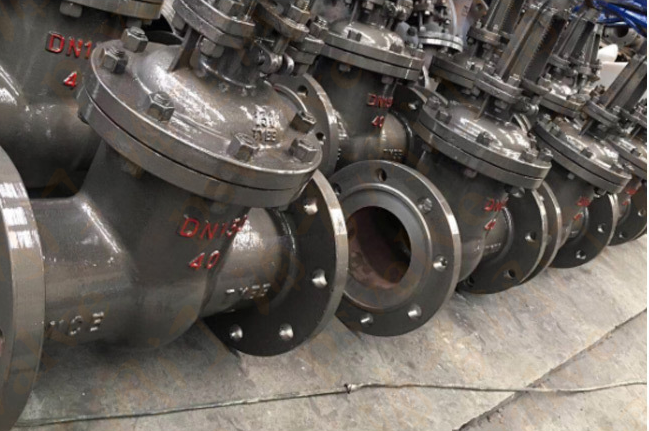

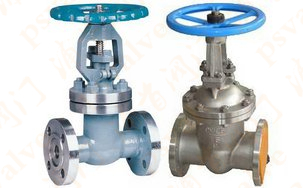

鑄鋼高壓閘閥執行標準設計規范：GB/T 12234結構長度：GB/T 12221連接法蘭：JB/T 79試驗與檢驗：JB/T 9092壓力-溫度：GB/T 9131產品標識：GB/T 12220鑄鋼高壓閘閥,Z41H鑄鋼高壓閘閥實物圖片鑄鋼高壓閘閥(圖1)

性能規范

型號	公稱壓力 (MPa)	實驗壓力			工作溫度(℃)	適用介質
型號	公稱壓力 (MPa)	強度水（MPa）	密封（水）空氣（MPa）	低壓密封空氣（MPa）	工作溫度(℃)	適用介質
Z41H-16C Z41W-16P(R)	1.6	2.4	1.8	0.6	≤425	硝酸類
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	醋酸類
Z41W-40P(R)	4.0	6.0	4.4	0.6	≤200	硝酸類
Z41W-64P(R)	6.4	9.6	7.0	0.6	≤200	醋酸類

鑄鋼高壓閘閥-主要零件材質

閥體/閥蓋	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	WCB
零件名稱	ZGICr18Ni9Tit系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12M02Ti系列	ZG00Cr17Ni14M02系列	WCB系列
閘板	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	1Cr13
閥桿	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12M02Ti	00Cr17Ni14M02	1Cr13
填料	PTFE編織	PTFE編織	PTFE編織	PTFE編織	石墨
墊片	304L＋PTFE	304L＋PTFE	316＋PTFE	316L＋PTFE	石墨
壓蓋	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02系列	WCB
填料壓環	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12M02Ti	00Cr17Ni14M02	1Cr13
螺栓	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

鑄鋼高壓閘閥-1.6MPa主要連接尺寸

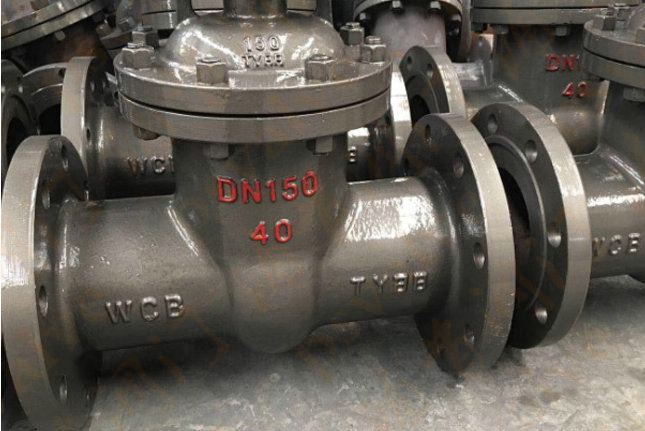

鑄鋼高壓閘閥(圖3)

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720

鑄鋼高壓閘閥-2.5MPa主要連接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720

鑄鋼高壓閘閥-4.0MPa主要連接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	250	280	310	350	400	450	550	650	750	850	950
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600

鑄鋼高壓閘閥-6.4MPa主要連接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	170	190	210	230	240	250	280	320	350	400	450	550	650	750	850	950
H	mm	175	180	210	230	350	359	373	435	500	614	674	818	970	1145	1280	1450
W	mm	120	120	140	160	200	240	280	320	360	400	400	450	560	640	800	800

鑄鋼高壓閘閥-10.0MPa主要連接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250
L	mm	170	190	210	230	240	250	280	310	350	400	450	550	650
H	mm	175	180	210	230	350	359	373	435	500	614	674	818	970
W	mm	120	120	160	180	240	280	320	360	400	450	560	640	720

鑄鋼高壓閘閥-16.0MPa主要連接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200
L	mm	170	190	210	230	240	300	340	390	450	525	600	750
H	mm	175	180	210	230	350	359	373	435	500	614	674	818
W	mm	120	120	140	160	200	240	280	320	360	400	400	450
