產品名稱：鑄鋼閘閥

產品型號：Z41H
產品口徑：DN15-600
產品壓力：1.6-16Mpa
產品材質：WCB,鉻鉬鋼,不銹鋼,合金鋼等

鑄鋼閘閥,鑄鋼法蘭閘閥啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關,不能作調節和節流。閘閥具有流體阻力小,密封面受介質沖刷和侵蝕小。啟閉較省力.介質流向不受限制.不擾流、不降低壓...

產品名稱：	鑄鋼閘閥	產品型號：	Z41H
驅動方式：	手動,氣動,電動,傘齒輪	連接形式：	法蘭,焊接,螺紋
結構形式：	楔式	密封結構：	硬密封
壓力范圍：	1.6-16Mpa	公稱通徑：	DN15-600
常用材質：	WCB,鉻鉬鋼,不銹鋼,合金鋼等	銘牌：	浦首品牌

鑄鋼閘閥,鑄鋼法蘭閘閥啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關,不能作調節和節流。閘閥具有流體阻力小,密封面受介質沖刷和侵蝕小。啟閉較省力.介質流向不受限制.不擾流、不降低壓力.形體簡單.結構長度短.制造工藝性好.適用范圍廣等優點。

鑄鋼法蘭閘閥的種類，按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥，楔式閘板式閘閥又可分為:單閘極式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。

鑄鋼閘閥操作方式有：手動、齒輪傳動、電動、氣動等。

鑄鋼閘閥應用范圍：
鑄鋼法蘭閘閥適用于公稱壓力PN1.6～6.4MPa,工作溫度-29～600℃的石油、化工、藥類、化肥、電力行業等各種工況的管路上，切斷或接通管路介質，不能作調節和節流。適用介質為：水、油品、蒸氣、酸性介質等。

鑄鋼閘閥結構特點與優勢：
閘閥的結構設計合理，密封可靠，通道流暢，流阻系數小。
閘板、閥座密封面用鐵基合金堆焊或司太立鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。
采用楔式彈性閘板或鋼性楔式單閘板結構，中大口徑設置滾動軸承，開關靈活，啟閉輕松。
閥桿經調質及表面氮化處理，有良好的抗腐蝕性，抗擦傷性和耐磨性。
可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。

閘閥的安裝與維護應注意以下事項：

手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
雙閘板閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部）。
帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力）。
帶傳動機構的閘閥，按產品使用說明書的規定安裝。
如果閥門經常開關使用,每月至少潤滑一次。

鑄鋼閘閥的安裝使用

1.安裝前須檢查閥門內腔和密封面等部位，不允許有污物或砂粒附著；
2.各連接部位螺栓，要求均勻擰緊；
3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4.用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
5.用戶在安裝閥門時，必須預留閥門驅動的必要空間；
6.驅動裝置的接線須按線路圖進行；
7.閘閥產品必須定期保養，不得隨意碰撞及擠壓，以免影響密封。

鑄鋼法蘭閘閥標準規范：

設計制造標準：GB/T12234-2007
結構長度標準：GB/T12221-2005
連接法蘭標準：GB/T9113
壓力溫度等級：GB/T12224-2005
試驗檢驗標準：GB/T13927-2008

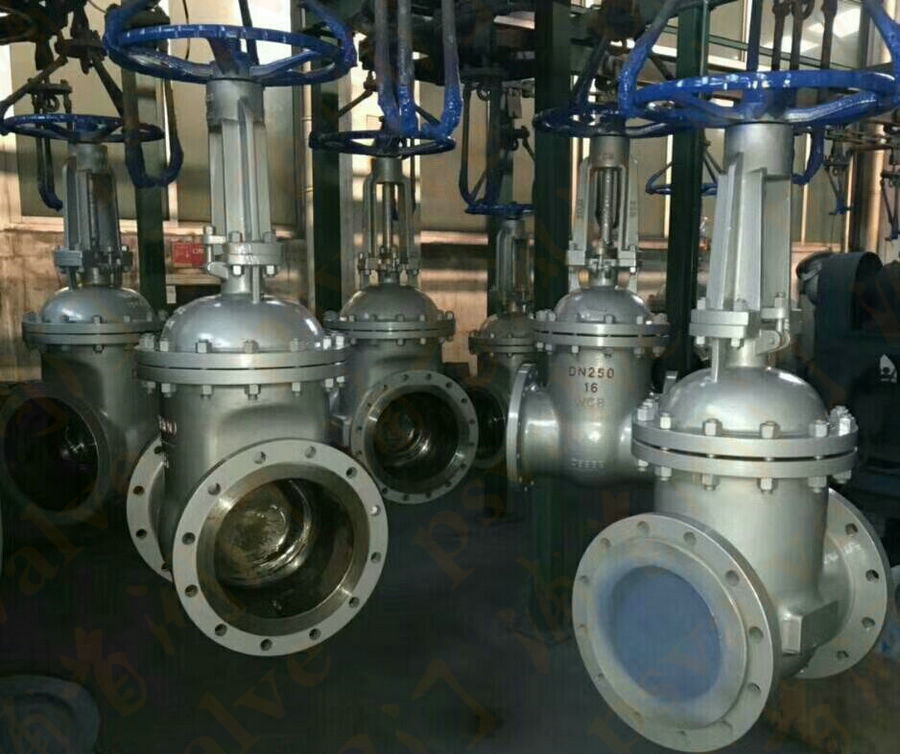

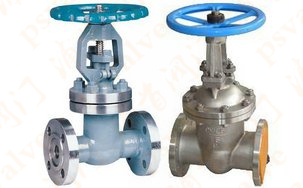

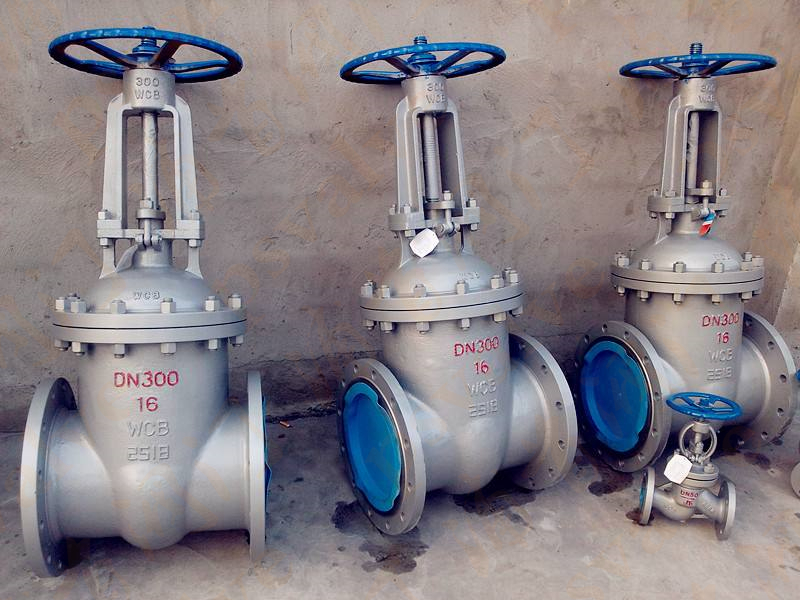

鑄鋼閘閥,Z41H鑄鋼法蘭閘閥實物圖片

鑄鋼閘閥(圖1) 鑄鋼閘閥(圖2) 鑄鋼閘閥(圖3)

性能規范：

型號	公稱壓力 (MPa)	實驗壓力			工作溫度(℃)	適用介質
型號	公稱壓力 (MPa)	強度水（MPa）	密封（水）空氣（MPa）	低壓密封空氣（MPa）	工作溫度(℃)	適用介質
Z41H-16C Z41W-16P(R)	1.6	2.4	1.8	0.6	≤425	硝酸類
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	醋酸類
Z41W-40P(R)	4.0	6.0	4.4	0.6	≤200	硝酸類
Z41W-64P(R)	6.4	9.6	7.0	0.6	≤200	醋酸類

鑄鋼閘閥主要零件材質：

閥體/閥蓋	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	WCB
零件名稱	ZGICr18Ni9Tit系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12M02Ti系列	ZG00Cr17Ni14M02系列	WCB系列
閘板	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	1Cr13
閥桿	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12M02Ti	00Cr17Ni14M02	1Cr13
填料	PTFE編織	PTFE編織	PTFE編織	PTFE編織	石墨
墊片	304L＋PTFE	304L＋PTFE	316＋PTFE	316L＋PTFE	石墨
壓蓋	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02系列	WCB
填料壓環	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12M02Ti	00Cr17Ni14M02	1Cr13
螺栓	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

1.6MPa主要連接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720

2.5MPa主要連接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720

4.0MPa主要連接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	250	280	310	350	400	450	550	650	750	850	950
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600

6.4MPa主要連接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	170	190	210	230	240	250	280	320	350	400	450	550	650	750	850	950
H	mm	175	180	210	230	350	359	373	435	500	614	674	818	970	1145	1280	1450
W	mm	120	120	140	160	200	240	280	320	360	400	400	450	560	640	800	800

10.0MPa主要連接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250
L	mm	170	190	210	230	240	250	280	310	350	400	450	550	650
H	mm	175	180	210	230	350	359	373	435	500	614	674	818	970
W	mm	120	120	160	180	240	280	320	360	400	450	560	640	720

16.0MPa主要連接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200
L	mm	170	190	210	230	240	300	340	390	450	525	600	750
H	mm	175	180	210	230	350	359	373	435	500	614	674	818
W	mm	120	120	140	160	200	240	280	320	360	400	400	450
