產品名稱：不銹鋼美標閘閥

產品型號：Z40W,Z41H,Z41Y
產品口徑：DN15-1000
產品壓力：150LB-2500LB
產品材質：鑄鐵,鑄鋼,不銹鋼,合金鋼等

不銹鋼美標閘閥主要技術參數： ①產品設計制造符合美國國家標準ANSIB16.34，美國石油學會標準API600/API602/API603要求。②結構緊湊、體積小、剛性好、密封安全可靠。③關閉件（閘...

產品名稱：	不銹鋼美標閘閥	產品型號：	Z40W,Z41H,Z41Y
驅動方式：	手動,氣動,電動,傘齒輪	連接形式：	法蘭,焊接
結構形式：	楔式	密封結構：	硬密封
壓力范圍：	150LB-2500LB	公稱通徑：	DN15-1000
常用材質：	鑄鐵,鑄鋼,不銹鋼,合金鋼等	銘牌：	浦首品牌

不銹鋼美標閘閥主要技術參數：

①產品設計制造符合美國國家標準ANSIB16.34，美國石油學會標準API600/API602/API603要求。
②結構緊湊、體積小、剛性好、密封安全可靠。
③關閉件（閘板）采用彈性結構，在工作中能自動補償由于異常負荷或溫度引起的閥體變形。因此，密封可靠，并且不會產生閘板楔柱。
④公稱通徑大于等于NPS1011，壓力級400磅級和公稱通徑大于等于NPSS611、壓力級150～2500磅級的手動閥門，其操做裝置中配有滾動軸承，啟閉輕松。
⑤主體材料、內件材料、填料、墊片、緊固件的材料可根據用戶要求或?qū)嶋H工況條件合理組合。
⑥閥座可為更掀式閥座，可任意組合與關閉密封面材質配對，以滿足工況要求，延長使用壽命。

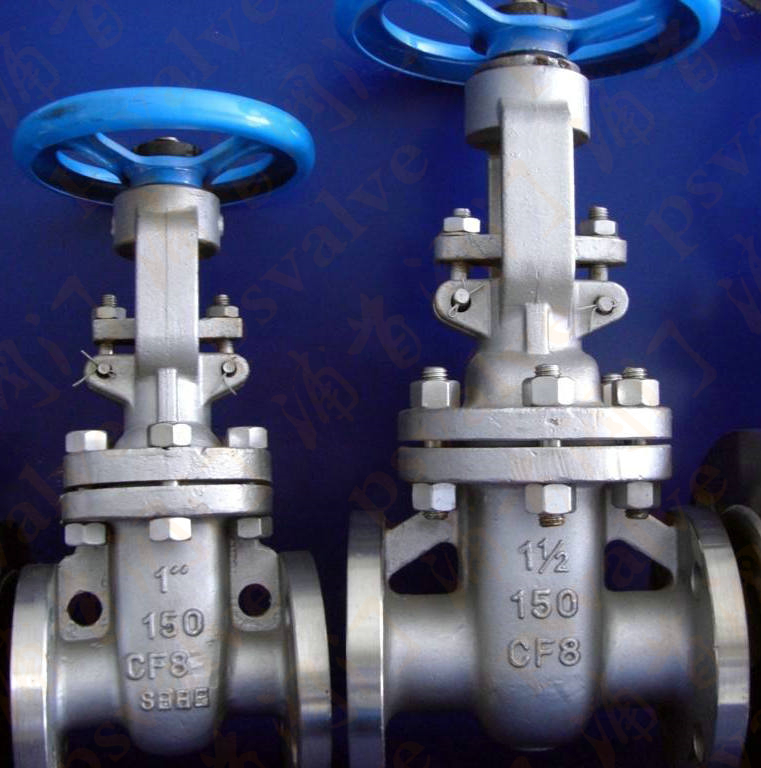

不銹鋼美標閘閥,API不銹鋼美標閘閥實物圖片

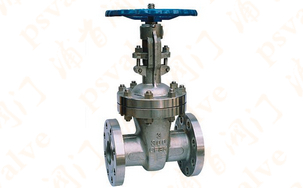

不銹鋼美標閘閥(圖1)

標準：

設計與制造	結構長度	法蘭尺寸	對焊連接尺寸	壓力溫度等級	試驗與檢驗
AP1 600	ANS1B16.10	ANS1B16.5a	ANS1B16.25	ANS1B16.34	AP1598

壓力試驗：

公稱壓力	強度試驗		水密封試驗		氣密封試驗
公稱壓力	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.1	450	2.2	315	0.5～0.7	60～100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630
900	23.1	3350	16.8	2440
1500	38.4	5575	28.1	4080
2500	64.6	9367	47.4	6873

主要零件材料及性能：

殼體	ASTM A216WCB								ASTMA351 CF8
閘板	WCB			CF8		CF8M		Monel	ASTMA351 CF8
閥桿	F6a			F304		F316		Monel	F304
閘板密封面	13Cr	13Cr	STL	304	STL	316	STL	Monel	304	304	STL
閥座密封面	13Cr	STL	STL	304	STL	316	STL	Monel	304	STL	STL
殼體	ASTM A351 CF3					ADTM A351 CF8M			ASTM A351 CF8
閘板	ASTM A351 CF3					ADTM A351 CF8M			ASTM A351 CF8
閥桿	F304L					F316			F316L
閘板密封面	304L			304L	STL	316	316	STL	316L	316L	STL
閥座密封面	304L			STL	STL	316	STL	STL	316L	STL	STL
