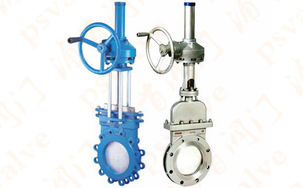

產品名稱：傘齒輪刀閘閥

產品型號：PZ573,PZ543
產品口徑：DN50- DN1200
產品壓力：PN10 PN16 150LB
產品材質：鑄鐵,WCB,不銹鋼,雙相鋼等

傘齒輪刀閘閥采用整體型法蘭對夾安裝，密封V級 Ⅵ級，閘板與密封圈無間隙啟閉，具有很大的剪切及自潔功能，使用于重質介，與傘齒輪輔助配合，達到很輕便的啟閉效果，此閥主要用于現代工業領域上。如礦山、造紙、污...

產品名稱：	傘齒輪刀閘閥	產品型號：	PZ573,PZ543
驅動方式：	傘齒輪	連接形式：	法蘭,對夾式
結構形式：	刀型	密封結構：	硬密封,軟密封,單面密封,雙面密封
壓力范圍：	PN10 PN16 150LB	公稱通徑：	DN50- DN1200
常用材質：	鑄鐵,WCB,不銹鋼,雙相鋼等	銘牌：	浦首品牌

傘齒輪刀閘閥采用整體型法蘭對夾安裝，密封V級 Ⅵ級，閘板與密封圈無間隙啟閉，具有很大的剪切及自潔功能，使用于重質介，與傘齒輪輔助配合，達到很輕便的啟閉效果，此閥主要用于現代工業領域上。如礦山、造紙、污水處理、石油、食品等。

傘齒輪刀閘閥介紹

傘齒輪刀閘閥是閘閥的一種，是直行程切斷閥門，刀閘閥的閥板頭部有斜刃口，對介質具有一定的切斷作用，適合用于含纖維及固體顆粒介質及污水處理系統中，可佩手動，氣動，電動執行器，廣泛使用于造紙，采礦，化工，污水處理等過程自控系統中。

傘齒輪刀閘閥產品特點

1、閥門采用整體式設計，，流體阻力小，操作靈活方便。
2、傘齒輪刀閘閥螺桿傳動采用雙平面軸承設計，使得傳動摩擦力大大減少，從而閥門開啟輕便順暢。
3、刀閘閥密封座采用可動式密封，且采用O形圈預緊提供預緊力使密封座緊貼閥瓣，泄露量大大減少，對在長期使用中密封副的磨損有自動補償功能提高了使用壽命。
4、固定導向爪，無凹槽設計，不易引起介質積存或卡阻。
5、閥座可根據介質和工況的需要，選擇金屬硬密封或軟密封：閘板采用表面鍍鉻或離子氮化處理，使閘板更耐磨，密封面使用壽命更長；軟密封可選PTFE閥座或增強PTFE閥座或三元乙丙、NBR，密封性好，耐腐蝕。
6、介質適應范圍廣：良好的密封性能和經濟實用性強，操作可手動、氣動、電動，實用范圍非常廣。

傘齒輪刀閘閥設計標準

法蘭標準
GB/T 9113.1-2000
JB/T 79.1-1994
HG 20592-2009
ASME B 16.5 EN 10920-1:2001
強度及密封試驗標準
JB/T 9092 -1999
硬度密封等級
MSS SP 81-2001 40ml/inch

壓力-溫度額定值
GB/T 12224 -2007
ASME B16.34 -2003
ISO 7005-1
結構長度標準
MSS SP 81-2001
GB/T 12221-2005 J16

規格

尺寸范圍:	DN50~600mm NPS 2”-24” （大口徑按需定制）
最大工作壓力：	DN50~DN250: 10Bar NPS2~NPS10：150Psi DN300~DN450: 7Bar NPS12~NPS18：90Psi DN500~DN600: 4Bar NPS20~NPS24：60Psi
使用溫度：	-29...+800℃
密封等級：	硬密封IV級密封軟密封VI級密封 *試壓標準參照 MSS SP-81
閥體材質：	鑄鋼, 不銹鋼, 特殊材質
閥芯/閥桿材質:	不銹鋼硬化處理, 特殊材質硬化處理
閥座材質:	不銹鋼硬化處理 EPDM (120°C) /Viton(200°C)/PTFE(200°C) /NBR(90°C)
結構長度:	MSS SP-81
法蘭標準:	GB/T 9113.1, JB/T 79.1, HG 20592, ASME B16.5,EN1092-1
應用范圍:	制漿造紙，污水處理，食品飲料，化工行業，能源行業，鋼鐵行業等
