產品名稱：手動刀型閘閥

產品型號：PZ73X,PZ73F,PZ73H/Y
產品口徑：DN50- DN1200
產品壓力：PN10 PN16 150LB
產品材質：鑄鐵,WCB,不銹鋼,雙相鋼等

梅花型刀閘閥是一種新型結構的閥門，他的結構分軟密封和硬密封，軟密封具有活動閥座和可更換的橡膠圈組成，可以很方便的更換用損了的密封圈，而且可以根據客戶需求做成四氟密封，并且能很好的達到密封要求。徹底彌補...

產品名稱：	手動刀型閘閥	產品型號：	PZ73X,PZ73F,PZ73H/Y
驅動方式：	手動,氣動,電動	連接形式：	對夾式,凸耳式，法蘭
結構形式：	刀型	密封結構：	硬密封,軟密封,單面密封,雙面密封
壓力范圍：	PN10 PN16 150LB	公稱通徑：	DN50- DN1200
常用材質：	鑄鐵,WCB,不銹鋼,雙相鋼等	銘牌：	浦首品牌

梅花型刀閘閥是一種新型結構的閥門，他的結構分軟密封和硬密封，軟密封具有活動閥座和可更換的橡膠圈組成，可以很方便的更換用損了的密封圈，而且可以根據客戶需求做成四氟密封，并且能很好的達到密封要求。徹底彌補了以往四氟難密封和加工不方便的不足。并且支架也是采用鑄造成型結構，使得閥門具有更好的牢固性和使用性。是造紙、工礦、污水、化工、食品領域首選產品。

手動凸緣（梅花形）刀型閘閥Manual knife gate valve

設計制造 : JB/T8691-1998
結構長度 : GB/T15188.2-94
法蘭連接 : GB/T9113.1-2000 JB/T79-94
試驗與驗收 : GB/T13927-92

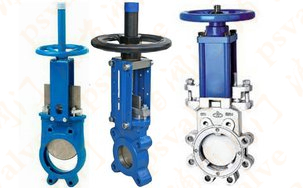

手動刀型閘閥,刀形閘閥實物圖

手動刀型閘閥(圖1)

主要零部件材質 Key parts material

閥體、上蓋Valve body, upper cap	碳鋼、不銹鋼Carbon steel, stainless steel
閥板Valve plate	不銹鋼stainless steel
閥桿Stem	不銹鋼stainless steel
密封圈Seal ring	橡膠、四氟、不銹鋼、硬質合金Rubber, PTFE, stainless steel,hard alloy

手動刀型閘閥,刀形閘閥(梅花形）主要性能規范 Key performance indicators

公稱壓力Nominal pressure	PN
殼體試驗Casing test	1.5XPN
密封試驗Leak test	1.1XPN
工作溫度Operating temperature	橡膠≤80℃ 四氟密封≤180℃ 硬密封≤425℃Rubber 80℃, PTFE≤180℃, hard sealing ≤425℃
適用介質Working medium	糖漿、紙漿、污水、煤漿、灰、渣水混合物Syrup, paper pulp, sewage, coal slurry, dust, slag-water mix
