產品名稱：刀閘閥

產品型號：PZ73X,PZ73F,PZ73H/Y
產品口徑：DN50- DN1200
產品壓力：PN10 PN16 150LB
產品材質：鑄鐵,WCB,不銹鋼,雙相鋼,310S等

刀閘閥,凸耳式刀閘閥,不銹鋼刀閘閥密封等級： V級 Ⅵ級.刀閘閥常溫型：零下40℃-180℃ 高溫型： 180℃-1000℃產品主要特點1.超短結構長度，節省材料，可使管路系統整體重量大大減輕。...

產品名稱：	刀閘閥	產品型號：	PZ73X,PZ73F,PZ73H/Y
驅動方式：	手動,氣動,電動	連接形式：	對夾式,凸耳式，法蘭
結構形式：	刀型	密封結構：	硬密封,軟密封,單面密封,雙面密封
壓力范圍：	PN10 PN16 150LB	公稱通徑：	DN50- DN1200
常用材質：	鑄鐵,WCB,不銹鋼,雙相鋼,310S等	銘牌：	浦首品牌

刀閘閥,凸耳式刀閘閥,不銹鋼刀閘閥密封等級： V級 Ⅵ級.刀閘閥常溫型：零下40℃-180℃ 高溫型： 180℃-1000℃

產品主要特點
1.超短結構長度，節省材料，可使管路系統整體重量大大減輕。
2.占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性。
3.閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封瀉漏。
4.上密封填料采用柔性 PTFE ，密封可靠、操作輕便靈活。
5.閘板具有閘刀的功能，能有效的閘斷介質中各類雜物。

刀閘閥,凸耳式刀閘閥,不銹鋼刀閘閥服務的行業包括：能源、石化、冶金、化工、采礦、造紙、環保、生化、藥類、石油、電力、印染、輕工、食品、煙草、制糖、飲料等各個領域。

刀閘閥,凸耳刀閘閥,對夾式刀閘閥介紹

刀閘閥是閘閥的一種，是直行程切斷閥門，刀閘閥的閥板頭部有斜刃口，對介質具有一定的切斷作用，適合用于含纖維及固體顆粒介質及污水處理系統中，可佩手動，氣動，電動執行器，廣泛使用于造紙，采礦，化工，污水處理等過程自控系統中。

刀閘閥,凸耳式刀閘閥,不銹鋼刀閘閥產品特點

1、閥門采用整體式設計，，流體阻力小，操作靈活方便。
2、手動刀閘閥螺桿傳動采用雙平面軸承設計，使得傳動摩擦力大大減少，從而閥門開啟輕便順暢。
3、刀閘閥密封座采用可動式密封，且采用O形圈預緊提供預緊力使密封座緊貼閥瓣，泄露量大大減少，對在長期使用中密封副的磨損有自動補償功能提高了使用壽命。
4、固定導向爪，無凹槽設計，不易引起介質積存或卡阻。
5、閥座可根據介質和工況的需要，選擇金屬硬密封或軟密封：閘板采用表面鍍鉻或離子氮化處理，使閘板更耐磨，密封面使用壽命更長；軟密封可選PTFE閥座或增強PTFE閥座或三元乙丙、NBR，密封性好，耐腐蝕。
6、介質適應范圍廣：良好的密封性能和經濟實用性強，操作可手動、氣動、電動，實用范圍非常廣。

刀閘閥,凸耳式刀閘閥,不銹鋼刀閘閥實物圖片

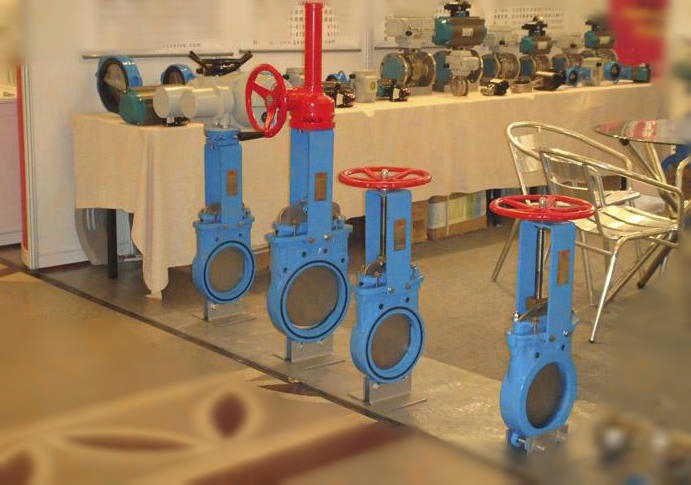

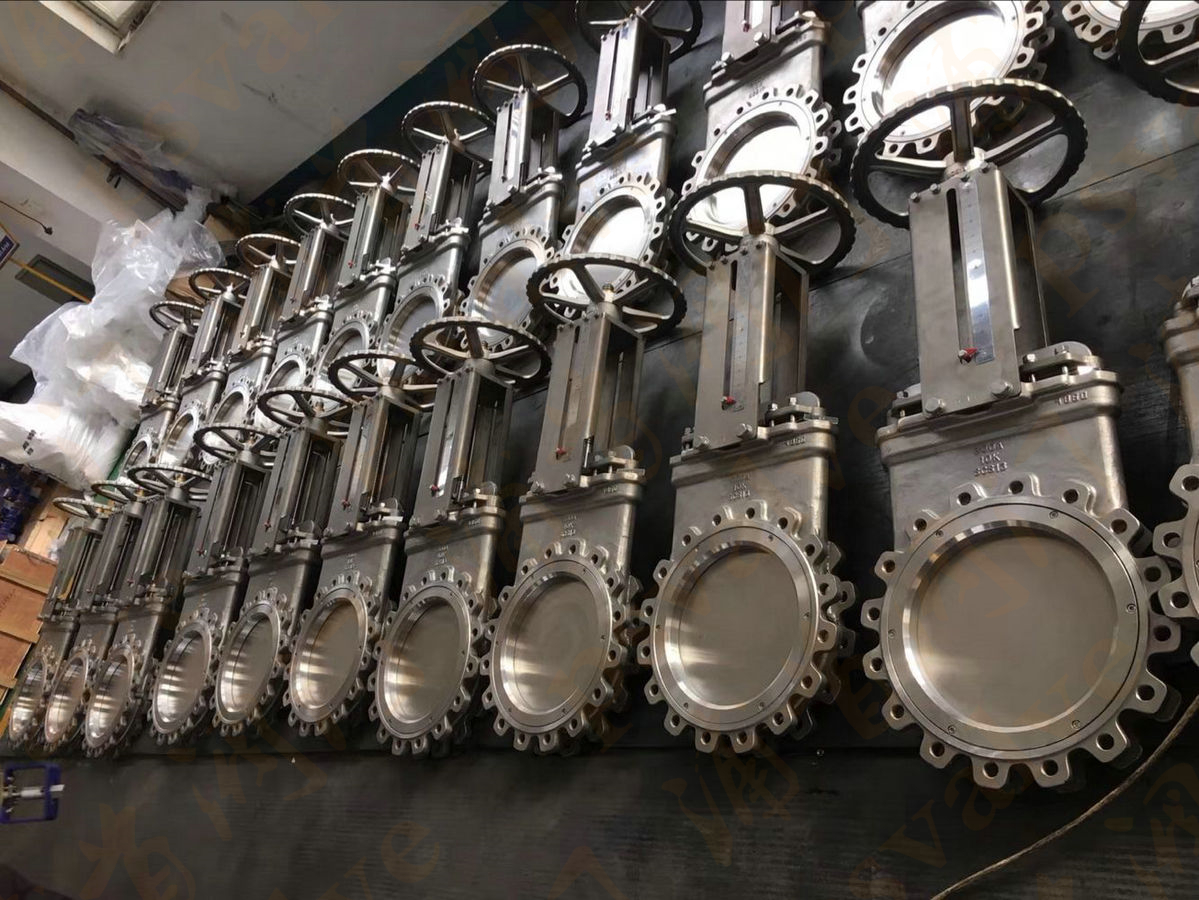

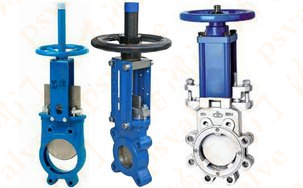

刀閘閥(圖1) 刀閘閥(圖2) 刀閘閥(圖3)

設計標準

法蘭標準
GB/T 9113.1-2000
JB/T 79.1-1994
HG 20592-2009
ASME B 16.5 EN 10920-1:2001
強度及密封試驗標準
JB/T 9092 -1999
硬度密封等級
MSS SP 81-2001 40ml/inch

壓力-溫度額定值
GB/T 12224 -2007
ASME B16.34 -2003
ISO 7005-1
結構長度標準
MSS SP 81-2001
GB/T 12221-2005 J16
