產品名稱：暗桿閘閥

產品型號：RVHX(Z45X)
產品口徑：DN15-2000
產品壓力：1.0-1.6MPa
產品材質：鑄鐵,球墨鑄鐵,鑄鋼等

暗桿閘閥,RVHX(Z45X)暗桿彈性座封閘閥利用閘板整體包膠產生變形補償作用，達到良好的密封效果，克服了一半閘閥密封不良、漏水和生銹的現象?？蓮V泛用于自來水\污水、建筑、石油、化工、食品、藥類、輕紡...

產品名稱：	暗桿閘閥	產品型號：	RVHX(Z45X)
驅動方式：	手動,電動	連接形式：	法蘭,螺紋
結構形式：	暗桿式	密封結構：	軟密封
壓力范圍：	1.0-1.6MPa	公稱通徑：	DN15-2000
常用材質：	鑄鐵,球墨鑄鐵,鑄鋼等	銘牌：	浦首品牌

暗桿閘閥,RVHX(Z45X)暗桿彈性座封閘閥利用閘板整體包膠產生變形補償作用，達到良好的密封效果，克服了一半閘閥密封不良、漏水和生銹的現象?？蓮V泛用于自來水\污水、建筑、石油、化工、食品、藥類、輕紡、電力、船舶、冶金、能源系統等體管線上作為調節和截流裝置使用。
暗桿閘閥,RVHX(Z45X)暗桿彈性座封閘閥其特點：

1.整體包膠:閥門采用整體包膠,其良好的覆著性與精確的幾何尺寸,保證密封可靠,壽命長。

2.重量輕：閥門采用球鐵制成，重量輕，安裝方便。

3.平底閥座：底部采用與水管相同的平底式閥座設計、不容易產生雜物淤積，密封可靠。

4.耐腐蝕性：內腔采用無毒環氧樹脂涂裝，防止腐蝕和生銹，不但可供生飲，而且可用于污水系統了。

5.三“O”性圈密封：閥桿采用三道“O”形環密封，摩擦阻力小，開關輕巧，不漏水。

二、暗桿閘閥,暗桿彈性座封閘閥實物圖片

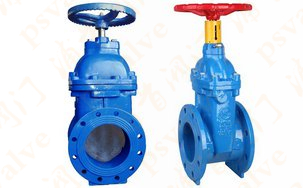

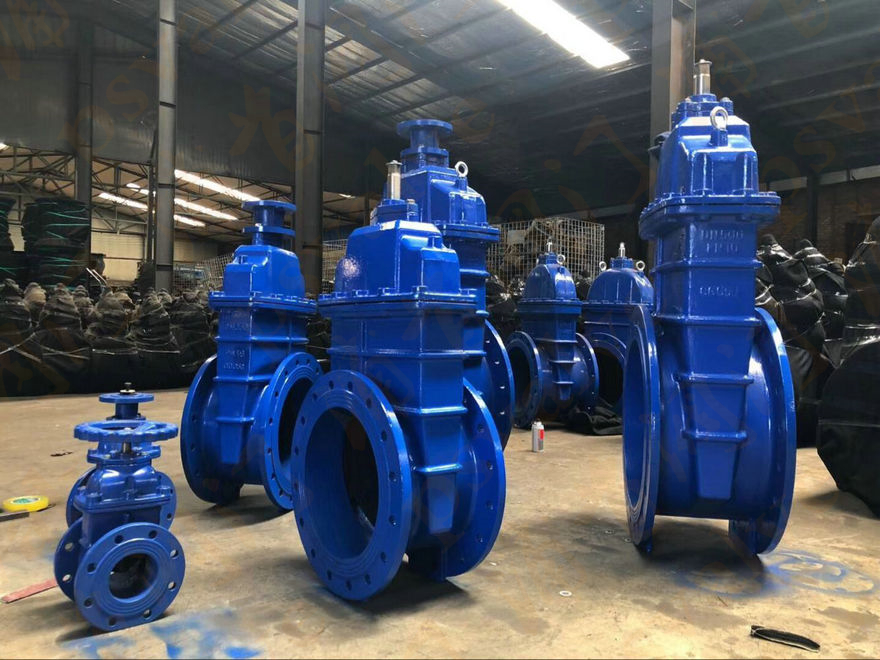

暗桿閘閥(圖1) 暗桿閘閥(圖2)

主要零部件材料

名稱	材料
閥體	灰鑄鐵、球墨鑄鐵、鑄鋼
閘板	球墨鑄鐵外覆三元乙丙或NBR
內六角螺栓	碳化處理
密封圈	NBR
閥蓋	灰鑄鐵、球墨鑄鐵、鑄鋼
閥桿	不銹鋼
“O”形密封圈	NBR
止推軸承	錫青銅
螺栓	不銹鋼
壓蓋	球墨鑄鐵、鑄鋼
防塵罩	NBR
手輪（傳動帽）	鑄鐵

三、暗桿閘閥,暗桿彈性座封閘閥主要技術參數

公稱壓力：1.0-1.6MPa工作溫度：0～80℃法蘭標準：GB/T17241.6GB9113

公稱通經：50～600mm適用介質：水、油、氣等試驗標準：GB13927 AP1598

四、暗桿閘閥,暗桿彈性座封閘閥主要外形連接尺寸

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L 長度	178	190	203	229	254	267	292	330	356	381	406	432	457	508
H 全關	313	332	372	424	497	562	680	837	948	1010	1220	1280	1480	1665
H1 全開	355	375	415	476	540	600	720	875	990	1050	1245	1310	1560	1750
