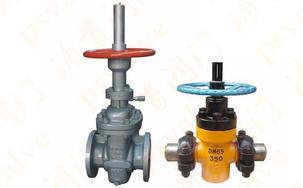

產品名稱：平板閘閥

產品型號：Z43F
產品口徑：DN50-DN800
產品壓力：1.6-16MPa
產品材質：WCB，不銹鋼等

平板閘閥適用于天然氣，石油，化工，環保，城市管道，燃氣管線等輸送管線，放空系統和汽儲存裝置上，平板閘閥用作啟閉設備。Z43型帶導流孔單閘板式平板閘閥適用于天然氣開采和凈化的長輸管線。【平板閘閥產品特...

產品名稱：	平板閘閥	產品型號：	Z43F
驅動方式：	手動,電動,氣動	連接形式：	法蘭,焊接
結構形式：	閘板	密封結構：	雙向密封
壓力范圍：	1.6-16MPa	公稱通徑：	DN50-DN800
常用材質：	WCB，不銹鋼等	銘牌：	浦首品牌

平板閘閥適用于天然氣，石油，化工，環保，城市管道，燃氣管線等輸送管線，放空系統和汽儲存裝置上，平板閘閥用作啟閉設備。Z43型帶導流孔單閘板式平板閘閥適用于天然氣開采和凈化的長輸管線。

【平板閘閥產品特點】
1、閥座采用O形密封圈密封和施加預緊力的浮動閥座結構，使平板閘閥進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的1/2，能達到輕松開、關閥門
2、在全開時，通道平滑為直線，流阻系數極小，無壓力損失，可通毛球清掃管線
3、采用帶自密封能力的填料結構，無需經常調節，開、關極為輕便，且密封性可靠，填料函處設有輔助密封油脂注入結構，密封性能絕對可靠，真正達到零泄漏；解決了通用閥門填料處最容易外漏的缺點

4、平板閘閥關閉時能自動卸掉內腔高壓，保證使用安全
5、全封閉結構，防護性能好，可適應全天候要求
【平板閘閥執行標準】
設計標準：JB/T 5298、API 6D
結構長度：JB/T 5298、API 6D
連接法蘭：JB/T 79、ANSI B16.5
實驗與檢驗：JB/T 5298、API 6D
壓力-溫度：GB 9131、ANSI B16.34
產品標識：GB/T 12220、MSS SP-25

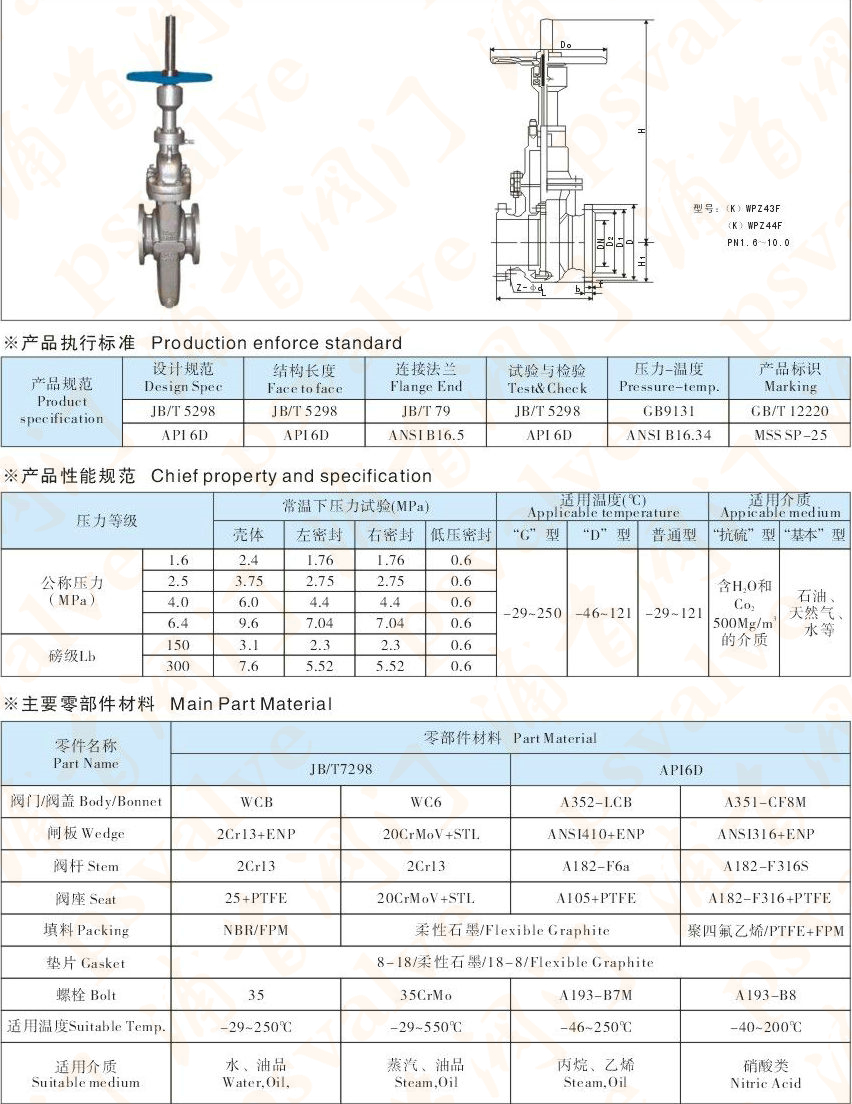

執行標準

設計規范	結構長度	連接法蘭	試驗與檢驗	壓力-溫度	產品標識
JB/T5298	JB/T5298	JB/79	JB/T5298	GB9131	GB/T12220
API6D	API6D	ANSI16.5	API6D	ANSIB16.34	MSSSP-25

性能規范

設計等級		常溫下試驗壓力（MPa）				平板閘閥適用溫度℃			平板閘閥適用介質
設計等級		殼體	左密封	左密封	低壓密封	“G”型	“D”型	普通型	“抗硫”型	“基本”型
公稱壓力PN（MPa）	1.6	2.4	1.76	1.76	0.6	-29～250	-45～121	-29～121	H2S和CO2總含量大于500mg/m2的介質	石油天然氣、水等
	2.5	3.75	2.75	2.75	0.6
	4	6	4.4	4.4	0.6
	6.4	9.6	7.04	7.04	0.6
磅級Lb	150	3	2.2	2.2	0.6
磅級Lb	300	7.7	5.6	5.6	0.6

零部件

閥體/閥蓋	WCB	WC6	A352-LCB	A351-CF8M
閘板	2Cr13+ENP	20CrMoV+STL	ANSO410+ENP	ANSI316+ENP
閥桿	2Cr13	2Cr13	A182-F6a	A182-A316S
閥座	25+PTFE	20CrMoV+STL	A105+PTFE	A182-F316+PTFE
填料	NBR/FPM	柔性石墨/FlexibleGraphite		聚四氟乙烯/PTFE+FPM
墊片	18-8/柔性石墨
螺栓	35	35CrMo	A193-B7M	A193-B8
適用介質	水、油口、蒸汽	蒸汽、油品	丙烷、乙烯	硝酸類
