產品名稱：漿液閥

產品型號：Z73X，Z73H，Z73F
產品口徑：DN50-DN1200
產品壓力：0.6-1.6MPa
產品材質：鑄鐵，碳鋼，不銹鋼等

漿液閥,手動漿液閥分對夾式和整體式，對夾式閥體密封采用復合材料配置的“U"型和“T"型復合結構。整體式閥體密封采用“O"型復合密封圈結構，克服了原對夾式漿液閥采用“U"型密封墊受力后易移位和變形，介質...

產品名稱：	漿液閥	產品型號：	Z73X，Z73H，Z73F

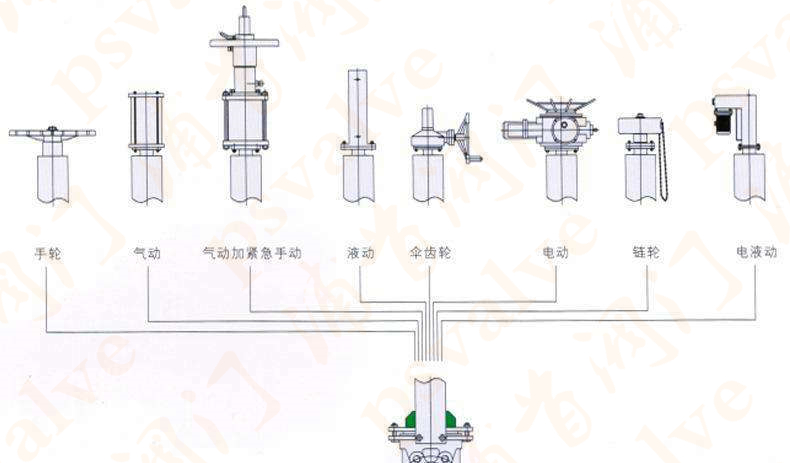

驅動方式：	手動,氣動,電動	連接形式：	對夾式，法蘭
結構形式：	閘板	密封結構：	軟密封,硬密封
壓力范圍：	0.6-1.6MPa	公稱通徑：	DN50-DN1200
常用材質：	鑄鐵，碳鋼，不銹鋼等	銘牌：	浦首品牌

　漿液閥設計制造：JB/T8691-98
結構長度：GB/T15188.2-94
法蘭連接尺寸：GB/T9113-2000
閥門檢查和試驗：GB/T13927-92
【漿液閥特點】

　　1、體積小，重量輕。

　　2、完全敞開的通道，可以防止介質在閥內沉積。

　　3、新研制的U型封圈，可以保證閥門的良好密封性。

　　4、閘板的外密封，則是通過嵌在閥體內具有彈性的密封條來實現，并可借助于螺釘，壓板進行調整。

　　5、流阻小。

　　6、安裝維修方便。

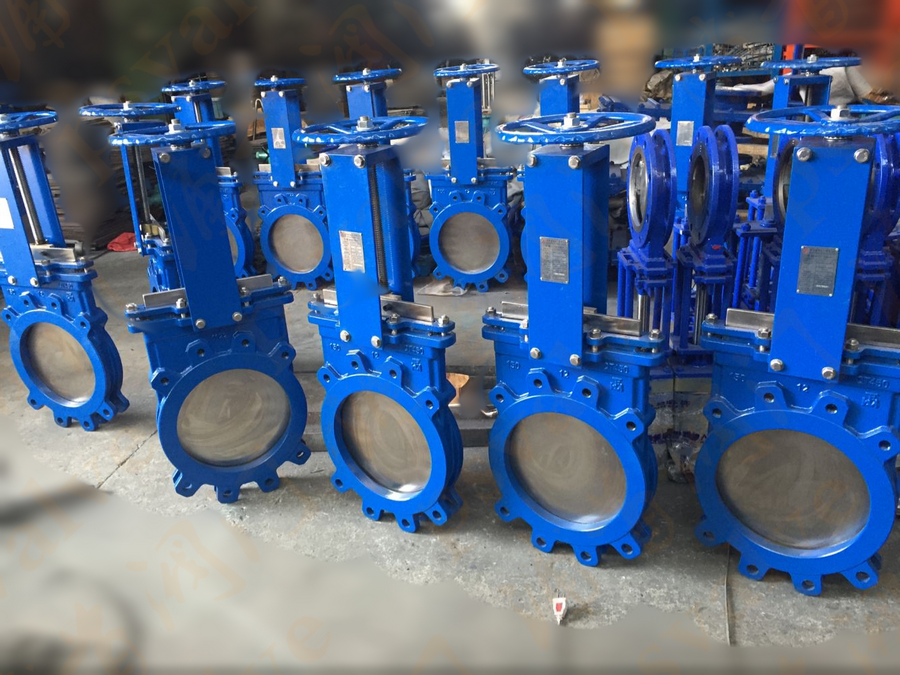

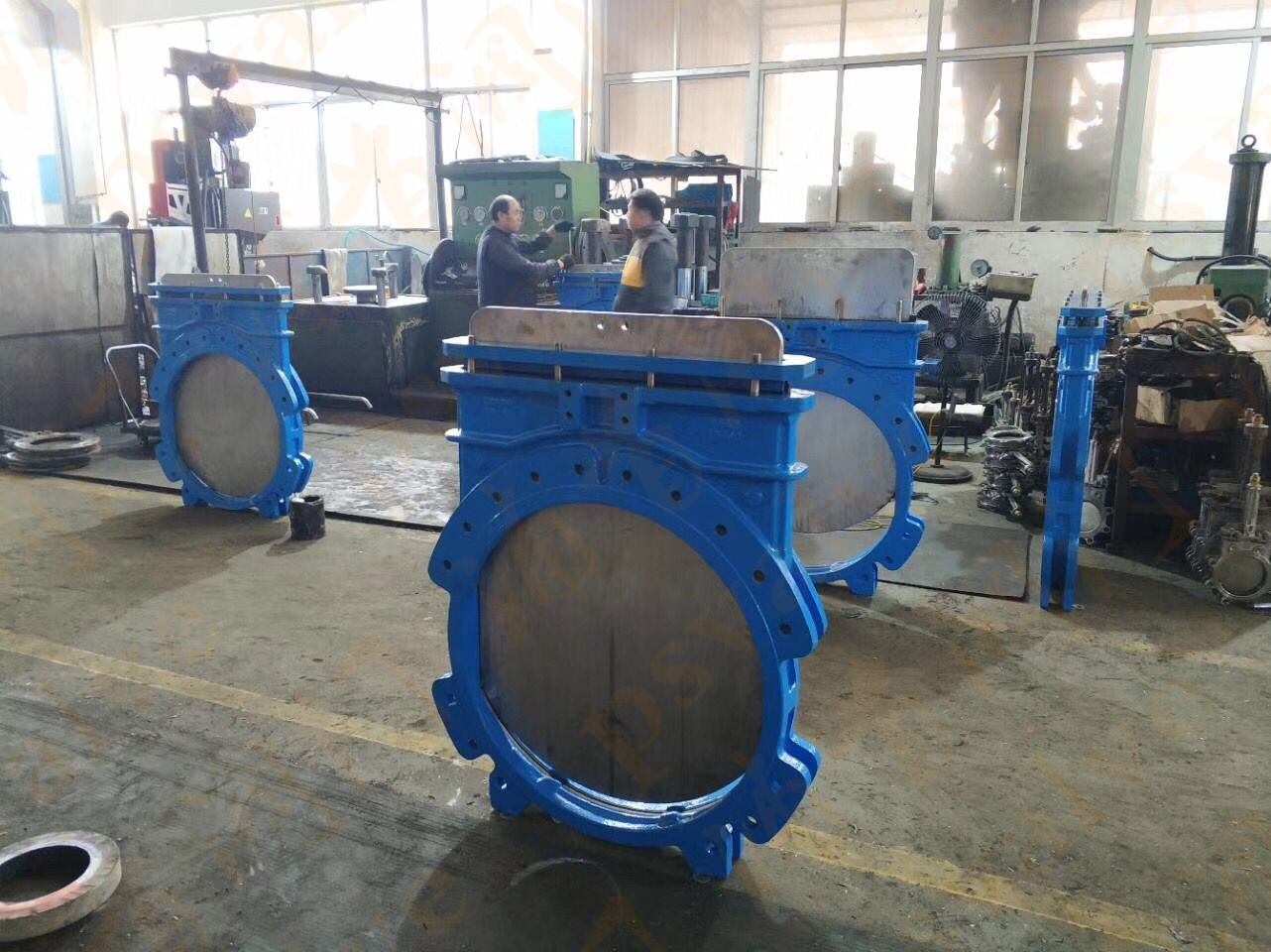

漿液閥,手動漿液閥實物圖片

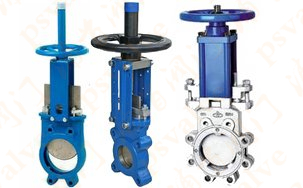

漿液閥(圖1) 漿液閥(圖2)

【手動漿液閥零件材料】

體、蓋	閘板	閥桿	密封面
不銹鋼、碳鋼、鑄鐵	碳鋼、不銹鋼	不銹鋼	橡膠、四氟、不銹鋼、硬質合金

【手動漿液閥性能參數】

公稱壓力PN（MPa)	試驗壓力（MPa)		適用介質	工作溫度（℃）
	殼體	密封
0.6	0.9	0.66	煤漿、糧漿、紙漿、泥漿、活水砂漿、礦渣、堿液等	100℃≤220℃
1.0	1.5	1.1
