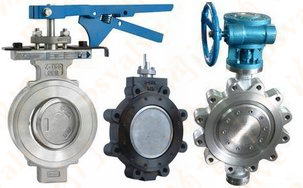

高性能蝶閥特點

采用帶有球形密封表面的雙偏心蝶板，配以單片撓性唇式密封座，適用于要求可靠密封和良好調節特性的場合。由于雙偏心蝶板的設計，該閥門具有嚴密的密封性能，超長的使用壽命。可作快速切斷或調節流量之用。產品適用于各種工業管道中液體和氣體(包括蒸汽)的輸送。經特選，也可用于特殊介質，如氯氣、氧氣、高真空、抗硫或腐蝕性介質。產品還可具有防火結構供選擇。連接方式可采用對夾式或用于大管徑及管路經終端的凸耳式單法蘭設計。
由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。

高性能蝶閥其主要特點如下：

1、開啟力矩小，靈活方便，省力節能。
2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。

高性能蝶閥采用標準

設計標準 :GB/T12238-1989；JB/T8527-1997
法蘭連接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999

美標設計制造:API609、MSS SP-67、MSS SP-68

檢驗和試驗：API598

法蘭連接：ASME B16.5(NPS≤24)、ASME B16.47 B系列

對焊端：ASME B16.25

結構長度：API609

溫壓等級：ASME B16.34

閥座密封

ANSI/FCI 70-2規定了控制閥的泄漏等級和試驗程序。其中VI級為最低泄漏等級。高性能對夾式蝶閥能達到MSS-SP61規定的無氣 泡密封，要高于VI級。

耐火閥座

耐火閥座是考慮在火燒時需要有效關閉時使用的。是以金屬座圈鑲嵌PTFE, PTFE作為首道密封。當PTFE燒壞時，金屬座圈作為第二道密封進行有效的關閉。耐火閥座也適用于關鍵的或嚴峻的使用工況。帶耐火閥座的兩門按API607第4版和BS6755第二部分經過試驗并獲得認可。

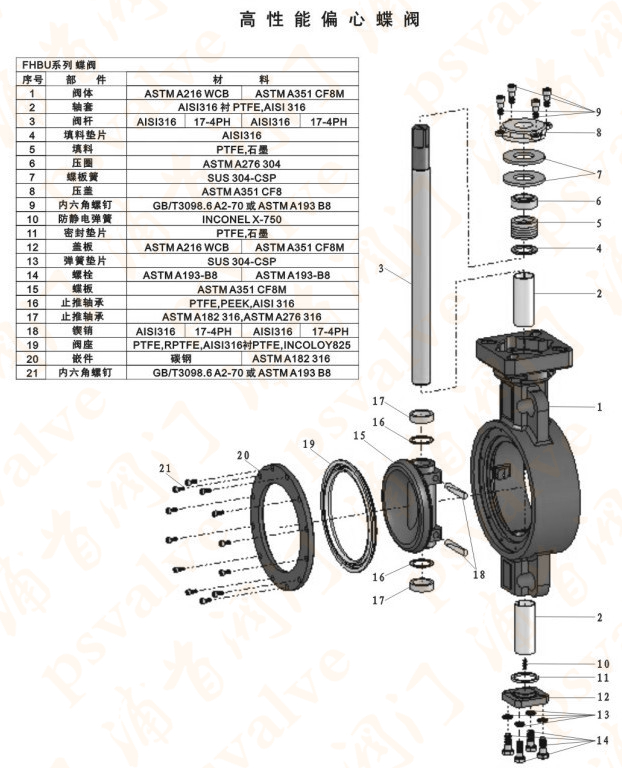

高性能蝶閥,雙偏心高性能蝶閥相關尺寸結構圖:

閥門應用行業
高性能蝶閥主要應用于下列行業：
 工業設施、機械、天然氣等領域
 高溫水、冷凝水
 化工醫藥、食品生產
 造紙業、造船業、發電設備、自動化設備
 家庭用水、海水淡化等
