您現在的位置：首頁 > 各類閥門選型 > 蝶閥

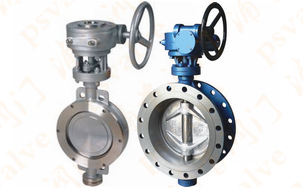

產品名稱：日標蝶閥

產品型號：D343H,D373H
產品口徑：2
產品壓力：10K,20K
產品材質：鑄鋼,不銹鋼等

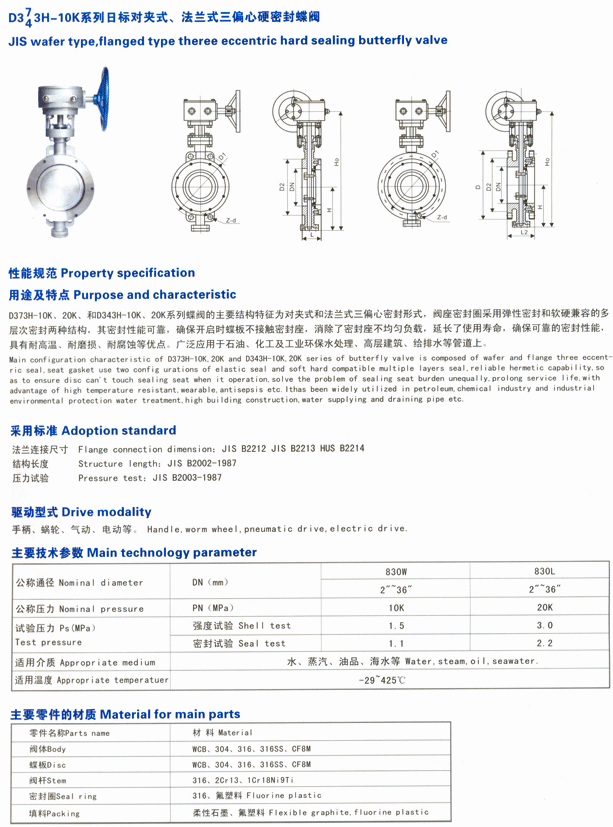

D373H-10K,20K和D343H-10K,20K系列JIS日標蝶閥的主要結構特征為對夾式和法蘭式三偏心密封形式，閥座密封圈采用彈性密封和軟硬兼容的多層次密封兩種結構，其密封性能可靠，確保開啟時蝶...

產品名稱：	日標蝶閥	產品型號：	D343H,D373H
驅動方式：	蝸輪傳動,電動,氣動	連接形式：	對夾式,法蘭式
結構形式：	三偏心	密封結構：	金屬硬密封
壓力范圍：	10K,20K	公稱通徑：	2
常用材質：	鑄鋼,不銹鋼等	銘牌：	浦首品牌

D373H-10K,20K和D343H-10K,20K系列JIS日標蝶閥的主要結構特征為對夾式和法蘭式三偏心密封形式，閥座密封圈采用彈性密封和軟硬兼容的多層次密封兩種結構，其密封性能可靠，確保開啟時蝶板不接觸密封座，消除了密封座不均勻負載，延長了使用壽命，確保可靠的密封性能，具有耐高溫、耐磨損、耐腐蝕等特點。廣泛應用于石油、化工及工業環保水處理、高層建筑，給排水等管道上。

三、日標蝶閥采用標準：

設計標準：API1609-83
法蘭連接尺寸：JIS B2212 、JIS B2213、JIS B2214
結構長度：JIS B2002-1987
壓力試驗：JIS B2003-1987
驅動形式
手柄、蝸輪、氣動、電動等

日標蝶閥主要技術參數：

公稱通徑	DN（mm）	830W	830L
公稱通徑	DN（mm）	2?~36?	2?~36?
公稱壓力	PN（MPa）	10K	20K
試驗壓力	強度試驗	1.5	3.0
試驗壓力	密封試驗	1.1	2.2
適用介質	水、蒸汽、油品、海水等
適用溫度	-29℃~425℃

日標蝶閥主要零件的材質：

零件名稱	材料
閥體	WCB、304、316、316SS、CF8M
蝶板	WCB、304、316、316SS、CF8M
閥桿	316、2Cr13、1Cr18Ni9Ti
密封圈	316、氟塑料
填料	柔性石墨、氟塑料
