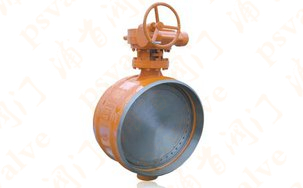

產品名稱：焊接式金屬硬密封蝶閥

產品型號：D363H
產品口徑：DN100-1400
產品壓力：1.6MPa-4.0MPa
產品材質：鑄鋼,不銹鋼等

焊接式蝶閥,焊接式金屬硬密封蝶閥用途及特點特焊接式蝶閥適用于高溫、高壓、防火、保溫等管道上作啟閉或調節介質之用。其主要特點如下：1、結構緊湊、體積小、重量輕、操作靈活、使用方便；2、采用三維偏心彈性或...

產品名稱：	焊接式金屬硬密封蝶閥	產品型號：	D363H
驅動方式：	渦輪,電動,氣動	連接形式：	焊接式
結構形式：	三偏心	密封結構：	金屬硬密封
壓力范圍：	1.6MPa-4.0MPa	公稱通徑：	DN100-1400
常用材質：	鑄鋼,不銹鋼等	銘牌：	浦首品牌

焊接式蝶閥,焊接式金屬硬密封蝶閥用途及特點特
焊接式蝶閥適用于高溫、高壓、防火、保溫等管道上作啟閉或調節介質之用。其主要特點如下：
1、結構緊湊、體積小、重量輕、操作靈活、使用方便；
2、采用三維偏心彈性或多層次硬密封結構，其密封性能可靠達到零泄漏：
3、此閥無法蘭，對管道的保溫包扎帶來很大方便和美觀；
4、具有耐高溫、高壓、耐腐蝕、耐磨損等特點。
· 傳動型式
蝸輪傳動、氣動傳動、電動傳動。
·焊接式蝶閥采用標準
焊接尺寸：GBl2224；ANSI B16.25；DIN2559
結構長度：GB／T12221-1989;APl609
壓力試驗：GB/Tl3927-1992;APl598

焊接式蝶閥,焊接式金屬硬密封蝶閥主要技術參數

公稱通徑	DN（mm）	50～700
公稱壓力	PN（MPa）	0.6	1.0	1.6	2.5	4.0
試驗壓力Ps(MPa)	強度試驗	0.9	1.5	2.4	3.75	6.0
	密封試驗	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	0.6	0.6	0.6	0.6	0.6
適用介質	水、蒸氣、油品、酸類腐蝕性等。
適用溫度	碳鋼 :-29℃～425℃ 不銹鋼:-40℃～600℃

主要零件材料

零件名稱	材料
閥體	鑄鋼、不銹鋼、鉻鉬鋼及特殊材料
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼及特殊材料
密封圈	不銹鋼、抗磨材料
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	柔性石墨

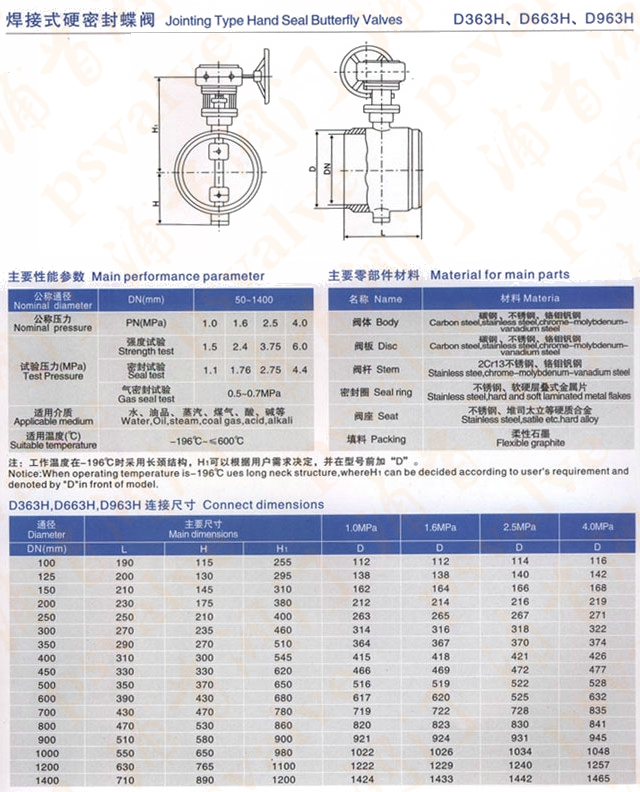

焊接式蝶閥,焊接式金屬硬密封蝶閥相關尺寸圖:
