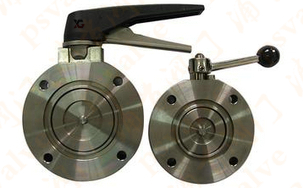

產品名稱：真空蝶閥

產品型號：GI
產品口徑：DN32-1200
產品壓力：1.0MPa-1.6Mpa
產品材質：WCB,不銹鋼等

真空蝶閥相關資料:GI型高真空蝶閥用于接通或切斷真空管路中的氣流。高真空蝶閥適用介質為純凈空氣和非腐蝕性氣體。高真空蝶閥主要零件材料閥體、閥蓋、閥桿：碳鋼或不銹鋼密封圈：NBR、氟橡膠。高真空蝶閥主要...

產品名稱：	真空蝶閥	產品型號：	GI
驅動方式：	手動,氣動,電動	連接形式：	對夾法蘭
結構形式：	中線	密封結構：	軟密封
壓力范圍：	1.0MPa-1.6Mpa	公稱通徑：	DN32-1200
常用材質：	WCB,不銹鋼等	銘牌：	浦首品牌

真空蝶閥相關資料:

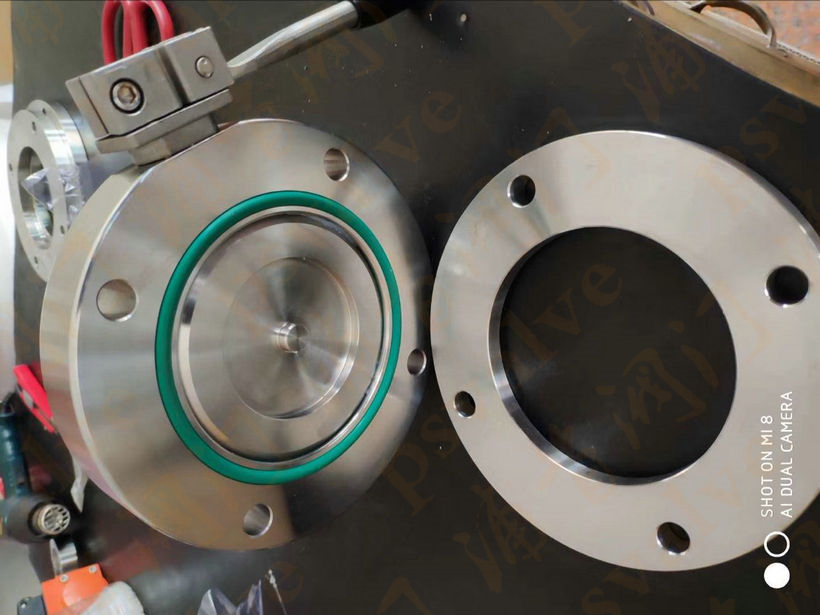

GI型高真空蝶閥用于接通或切斷真空管路中的氣流。高真空蝶閥適用介質為純凈空氣和非腐蝕性氣體。

高真空蝶閥主要零件材料
閥體、閥蓋、閥桿：碳鋼或不銹鋼
密封圈：NBR、氟橡膠。

高真空蝶閥主要技術性能
適用范圍： 105 ~1.3×10-4 Pa
閥門漏率： ≤1.3×10-4 Pa.L/S
適用溫度： -25~+80℃(NBR)；-30~+150℃(氟橡膠)
安裝方向：任意
壽命：≥20000次。
高真空蝶閥原理：
閥桿插入體內，閥板固定在閥桿上，轉動900達到開關目的。
高真空蝶閥特點:
● GI系列是經過一系列改進過的蝶閥：
● 閥門能承受正壓力；
● 閥桿上下不竄動；
● 開、關有限位結構，閥板有鎖定裝置;

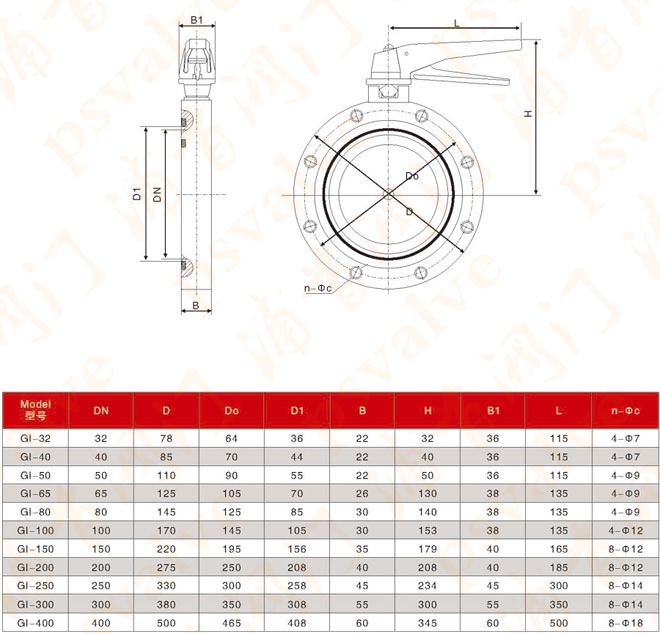

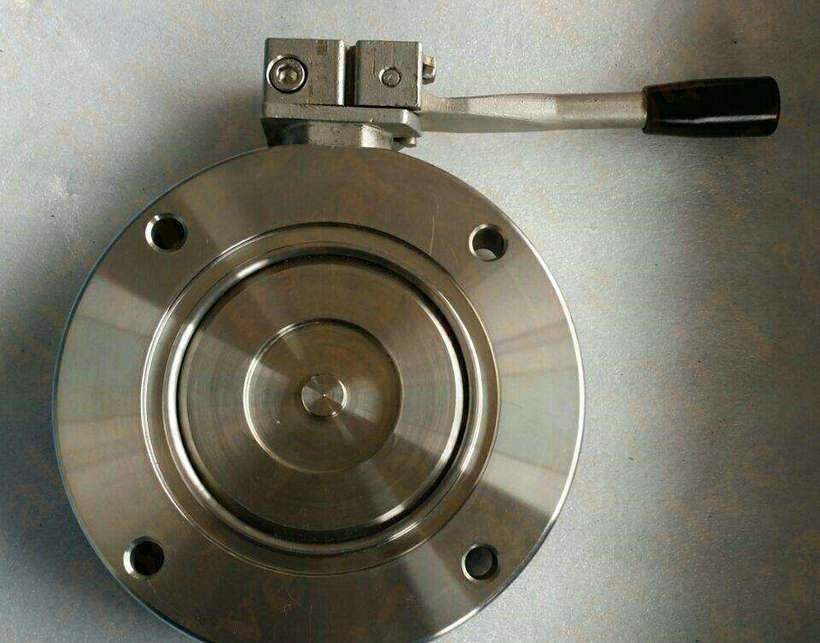

手動高真空蝶閥技術參數：

適用范圍(Pa)	105~1.3×10-5
閥門漏率(Pa.L/S)	≦1.3×10-6
介質溫度（℃）	-25~80(NBR) -30~150(PTFE)
安裝位置	任意
法蘭標準	JB919；GB6070

手動高真空蝶閥主要材料表：
