氣動軟密封蝶閥中線軟密封蝶閥是管線優先選用的常規蝶閥，具有結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物。且重量輕，安裝方便，驅動扭矩較小的優點。氣動蝶閥既可作切斷介質用，又可作調節介質的流量用。驅動裝置根據用戶要求，分別可采用手動、電動、氣動等方式。選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況，使成本與性能達到最佳效果。
　　D671X氣動蝶閥適用于溫度≤120℃或≤150℃，公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃?xì)狻⒋啊⑺姟⒁苯稹⒛茉聪到y(tǒng)以及輕紡等行業，特別適用于雙向密封和閥體易銹蝕場合，作調節流量和截流介質。

氣動軟密封蝶閥的特點
　　1、小巧輕便，容易拆裝及維修，并可在任意位置安裝。
　　2、結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。
　　3、流量特性趨直線，調節性能好。
　　4、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
　　5、蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓?jiǎn)㈤]5 萬次以上仍保持零泄漏。
　　6、密封件可更換，且密封可靠達到雙向密封。　
　　7、蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。
　　8、該閥可設計成法蘭連接和對夾連接。
　　9、驅動方式可選擇手動、電動或氣動。

設計標準

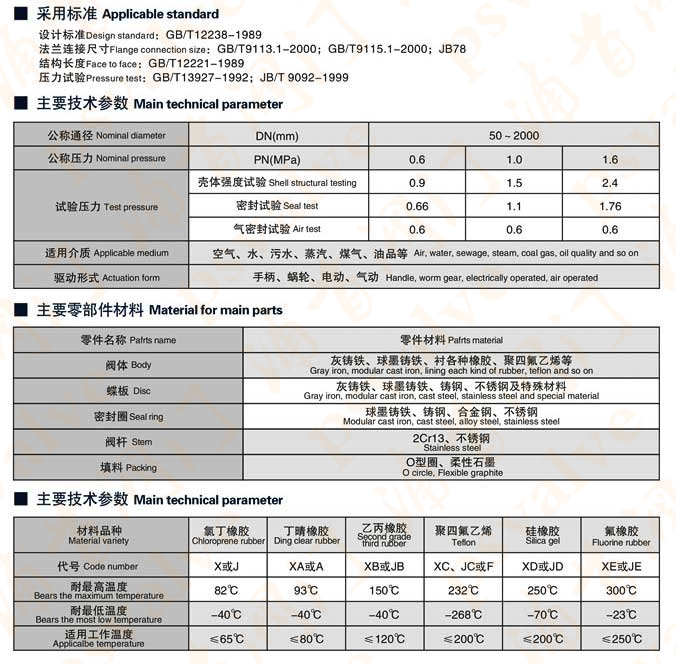

技術參數

氣動執行器參數

采用新型系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

氣動軟密封蝶閥,D671X氣動軟密封蝶閥零件材料

性能規范

密封材料和適用溫度

氣動對夾式軟密封蝶閥相關尺寸結構圖:

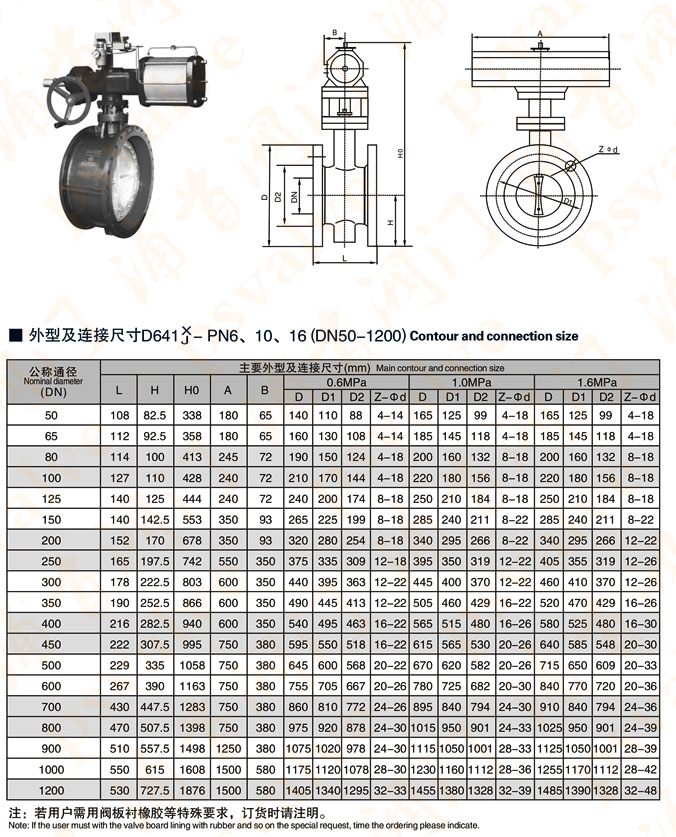

氣動法蘭式軟密封蝶閥相關尺寸圖:
