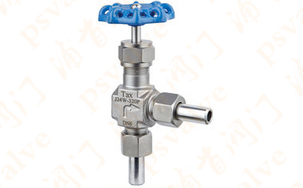

產品名稱：外螺紋角式針型閥

產品型號：J24W/H
產品口徑：DN3-25
產品壓力：1.6MPa-32.0MPa
產品材質：碳鋼,不銹鋼等

外螺紋角式針型閥,J24W/H外螺紋角式針型閥是一種可以精確調整的閥門用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是針型閥，儀表針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功...

產品名稱：	外螺紋角式針型閥	產品型號：	J24W/H
驅動方式：	手動	連接形式：	螺紋,卡套
結構形式：	熱鍛壓閥體	密封結構：	錐面密封
壓力范圍：	1.6MPa-32.0MPa	公稱通徑：	DN3-25
常用材質：	碳鋼,不銹鋼等	銘牌：	浦首品牌

外螺紋角式針型閥,J24W/H外螺紋角式針型閥是一種可以精確調整的閥門用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是針型閥，儀表針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。

外螺紋角式針型閥,J24W/H外螺紋角式針型閥應用規范

2、連接形式：對焊式管接頭；內螺紋連接
3、結構特征：錐面密封；浮動閥瓣;直角式通道
4、閥門檢驗和試驗：GB/T 13927-1992
5、材料：碳鋼按GB/T 12228-1989的規定
不銹鋼GB/T 1220-1989的規定

外螺紋角式針型閥,J24W/H外螺紋角式針型閥主要零件材料

零件名稱Part name	閥體、閥蓋Body,Bonnet	閥桿、閥瓣Stem,Disc	填料Packing
J24W-160P-DN3	鉻鎳不銹剛	不銹鋼	PTFE、柔性石墨
J24W-320P-DN6	優質碳鋼	鉻鎳不銹鋼	PTFE、柔性石墨

外螺紋角式針型閥,J24W/H外螺紋角式針型閥主要性能規范

型號Type	公稱壓力(MPa)	試驗壓力PS(MPa)			工作壓力(MPa)	工作溫度(℃)	適用介質
型號Type	公稱壓力(MPa)	殼體	密封（液）	密封（氣）	工作壓力(MPa)	工作溫度(℃)	適用介質
J24W-160P-DN3	16.0	24.0	17.6	0.6	16.0	P≤200℃	液化石油氣水、油品等
J24W-320P-DN6	32.0	48.0	35.2	0.6	32.0	C≤425℃	液化石油氣水、油品等

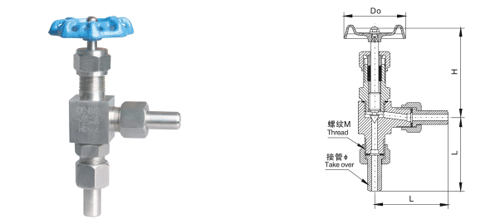

外螺紋角式針型閥,J24W/H外螺紋角式針型閥主要外形及連接尺寸

型號	公稱直徑DN(mm)	尺寸						重量(Kg)
型號	公稱直徑DN(mm)	L1	Do	D2	H	H1	D1	重量(Kg)
J24W-160P-DN3	3	80	65	159	170	14	3	1.0
J24W-320P-DN6	6	80	65	159	170	14	6	1.0
