產品名稱：	外螺紋角式針型閥	產品型號：	J24W-40P-64P-160P-320P
公稱通徑：	DN20～DN400	結構形式：	角式
公稱壓力：	1.6MPa～32.0MPa	連接方式：	外螺紋
適用溫度：	-40ºC～+540ºC	驅動方式：	手動（一字形手柄或菊花形手輪）
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、空氣等氣體	生產廠家：	浦首閥門

產品說明

J24W-40P-64P-160P-320P外螺紋角式針型閥是由外螺紋連接，適用于油﹑水﹑氣等多種非腐蝕性或腐蝕性介質，適用于-29℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃。比其他類型的閥門，針型閥具有更好的密封性能和耐受壓力的能力，一般用于較小流量，較高壓力的氣體或者液體介質的密封，最合適與與壓力表配合。

產品特性

1. 制造標準：GB/T12224-2005 JB/T7747-1995
2. 連接形式：接管對焊連接
3. 結構特征：錐面密封，活動閥瓣，直角式
4. 閥門檢驗和試驗: GB/T13927-1992
5. 公稱壓力:≤10000Psi
6. 適用工作溫度:-29℃～+200℃
7. 適用介質: 水，油，氣等腐蝕性與非腐蝕性介質
8. 公稱通徑:DN6,DN10,DN15,DN20,DN25…

主要零件材料

序號 NO.	零件名稱 Part name	材質 Material
1	焊接接管 Weld tube	20# A105 SS304 SS304L SS316 SS316L
2	平墊圈Plain washer	PTFE RTFE
3	連接螺母 Connector Nut	20# A105 SS304 SS304L SS316 SS316L
4	閥體 Body	20# A105 SS304 SS304L SS316 SS316L
5	填料墊 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite)
6	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
7	填料壓蓋 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
8	鎖緊螺母 Lock Nut	20# A105 SS304 SS304L SS316 SS316L
9	閥桿 Stem	20# A105 SS304 SS304L SS316 SS316L
10	手輪 Handle	20# A105 SS304 SS304L SS316 SS316L
11	帶帽螺母 Hooded Nut	20# A105 SS304 SS304L SS316 SS316L

性能規范

型號  Type	公稱壓力（MPa）Nominal pressure	試驗壓力（MPa）Test pressure			工作壓力（MPa）Working pressure	工作溫度（℃）Working temperature	適用介質  Applicable mediun
		殼體  Shell	密封（液） Seal	密封（氣） Seal
J24W-16	1.6	2.4	1.76	0.6	1.6	P＜540℃	液化石油氣水、酸、蒸汽、油品等Petroleun gas Water,Asic,Steam,Oil etc.
J24W-40P	4.0	6.0	4.4	0.6	4.0
J24W-160	16.0	24.0	17.6	0.6	16.0	C＜425℃
J24W-320P	32.0	48.0	35.2	0.6	32.0

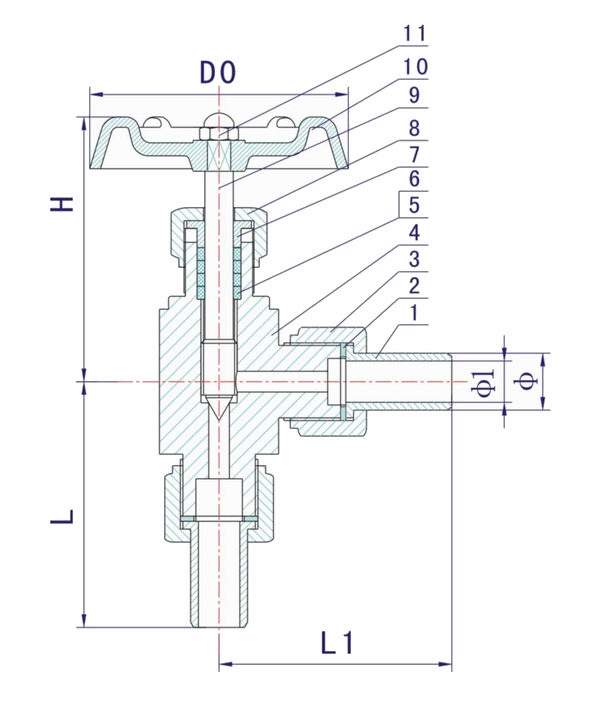

 外形結構圖



主要外形尺寸

型號	公稱通徑 DN Nominal bore	ø	ø1	L1	L	H	D0
J24W-40P-64P-160P-320P	DN6	ø14	ø12	60	66	76	70(60)
J24W-40P-64P-160P-320P	DN10	ø18	ø14	60	66	76	80(60)
J24W-40P-64P-160P-320P	DN15	ø22	ø17	65	71	81	80(70)
J24W-40P-64P-160P-320P	DN20	ø28	ø19	67	73	110	110(80)
J24W-40P-64P-160P-320P	DN25	ø33	ø22	73	79	130	130(100)
