襯氟旋塞閥,全襯里旋塞閥,鋼襯四氟旋塞閥用途;適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
襯氟旋塞閥廣泛地應用于油田開采、輸送和精練設備中，同時也廣泛用于石油化工、化工、煤氣、
天然氣、液化石油氣、暖通行業以及一般工業中.

襯氟旋塞閥,襯里旋塞閥,鋼襯四氟旋塞閥的工作原理;
　　用帶通孔的塞體作為啟閉件的閥門。塞體隨閥桿轉動，以實現啟閉動作。小型無填料的旋塞閥又稱
為 “考克”。襯氟旋塞閥的塞體多為圓錐體(也有圓柱體)，與閥體的圓錐孔面配合組成密封副。
襯氟旋塞閥是使用最早的一種閥門，結構簡單、開關迅速、流體阻力小。普通旋塞閥靠精加工的金屬
塞體與閥體間的直接接觸來密封，所以密封性較差，啟閉力大，容易磨損，通常只能用于低
(不高于1兆帕)和小口徑(小于100毫米)的場合.

襯氟旋塞閥,襯里旋塞閥,鋼襯四氟旋塞閥的優點;
　　1、襯氟旋塞閥用于經常操作，啟閉迅速、輕便。 　　
2、襯氟旋塞閥流體阻力小。 　　
3、襯氟旋塞閥結構簡單，相對體積小，重量輕，便于維修。 　
　4、密封性能好 　　
5、不受安裝方向的限制，介質的流向可任意。 　
　6、無振動，噪聲小。

旋塞閥的通道;
　　襯氟旋塞閥的通道有多種形式。常見的直通式主要用于截?cái)嗔黧w。三通旋塞閥和四通式旋塞閥適用
于流體換向旋塞閥的啟閉件是一個有孔的圓柱體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。

軟密封襯氟旋塞閥;
　　軟密封襯氟旋塞閥常用于腐蝕性、高危害介質等苛刻環境，嚴格禁泄漏的場合，以及閥門材料不
會對介質形成污染的場合。閥體可根據工作介質選用碳鋼、合金鋼及不銹鋼材料。 　　
A. 可根據使用溫度和工作介質采用F4、F46、PVDF、PP、PO、PE等自潤滑材料襯套，潤滑好，在整個
工作過程中密封副摩擦系數小，塞體運轉靈活，使用壽命長。 　　
B. 閥體進出口端窗口設計及雙道溝槽密封環結構，旋塞在旋轉過程中，其密封副間的密封比壓在逐漸
變化，直至到達全開或全關位置時，產生足夠的密封比壓，密封副達到零泄漏。 　　
C. 雙道溝槽密封環既可以使襯套穩固在閥體內不產生位移，又可吸收由于溫差變化引起襯套產生的微
量變形，同時襯套與旋塞之間產生有力的摩擦，具有自動清潔作用，提高了密封面的使用壽命。
D. 柱塞頂部獨特的反唇式密封設計，采用一個軟密封材料膜片和金屬膜片與調整墊片組合既可以調整
密封面間的密封比壓，使塞子轉動靈活，又可以保證進，出口端和中法蘭連接端的密封。
E. 適合用于高沖刷性的氣固。液固相介質。如PVC、尿素、醋酐、燒堿生產裝置中，或?qū)ν庑孤┮蟾?br />介質，如HF,光氣等。 　　F. 介質可雙向流動，安裝方向不受限制，實現在線維修，使用更方便 　　
G. 獨特的設計可防止靜電，安全防火，使用安全。

結構特點1、旋塞與襯里閥體帶有理想的錐度設計，當在使用過程中由于磨損而不能密封時，可通過調整閥蓋上的調節螺釘使旋塞向下移動，補償加在密封面的密封力。
2、頂密封組件組成第二道外密封，在密封面失效的情況下，阻止介質從閥桿向外泄漏。
3、把上閥蓋上的四個螺栓打開后，就可以取出閥內所有部件，進行直接更換閥門零件而不需要從管道上取下閥門。
4、具有進出口端同時密封的優點，在整個工作過程當中密封 面摩擦系數小，塞體運轉靈活，不需要潤滑。
5、密封性能好，使用壽命長。
6、更換零件襯里材料可適用各種介質。

襯氟旋塞閥性能規范

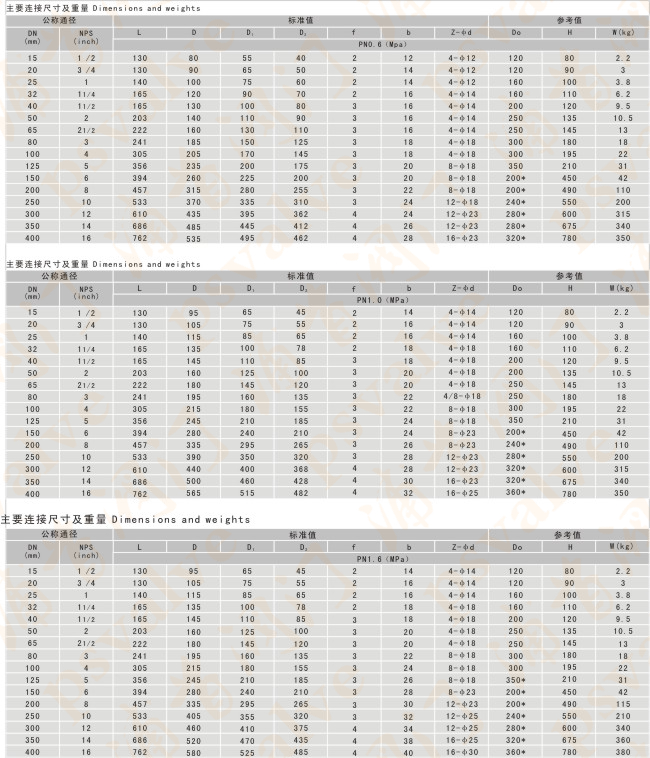

主要外形尺寸GB PN1.0

襯氟旋塞閥主要外形尺寸HG/T 20592 PN10

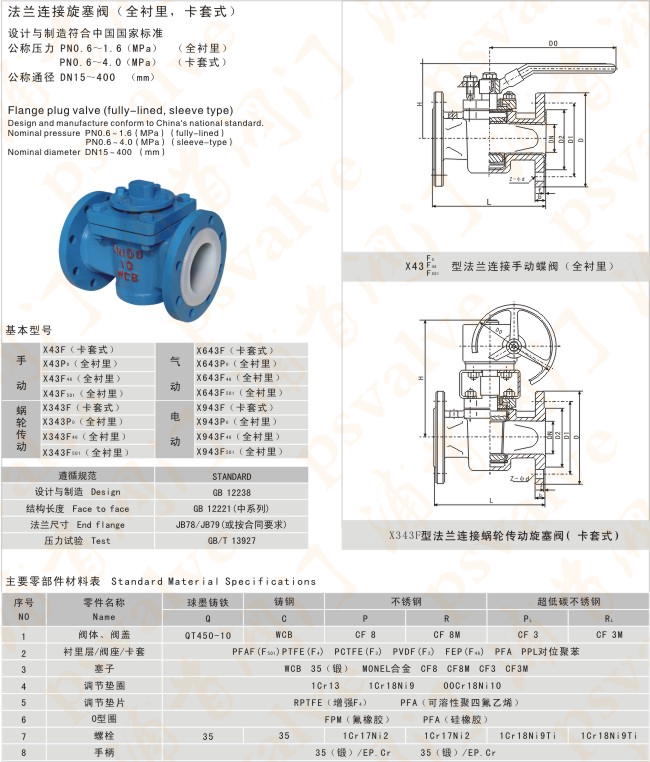

襯氟旋塞閥,襯里旋塞閥,鋼襯四氟旋塞閥參數尺寸圖:
