工作原理及應用范圍：

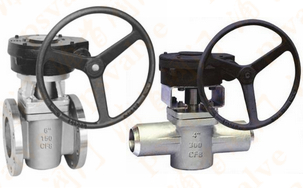

美標卡套式軟密封旋塞閥,X43F,X61F美標承插焊卡套旋塞閥該旋塞閥由閥體、閥蓋、卡套、塞子、及其他零部件組成,通過旋轉帶孔塞子,使塞子孔與閥體孔對齊或錯開,用以控制管金屬等管路。

應用范圍：適用于公稱壓力級class150lb-900lb，工作溫度-29-180℃的食品、石油、化工、制藥、化肥、電力、貴金屬等管路

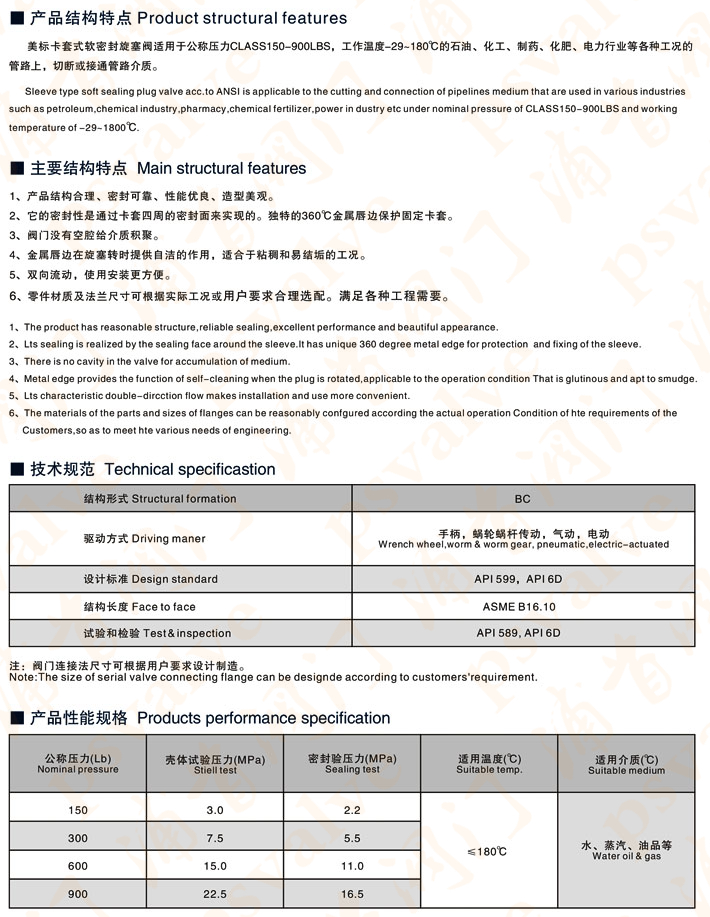

美標卡套式軟密封旋塞閥,X43F,X61F美標承插焊卡套旋塞閥主要結構特點：

1.產品結構精巧、密封可靠、密封壽命長、性能優越、造型符合工藝美學。

2.通過軟性卡套與金屬塞子過盈配合保證密封、可調節性強。

3.閥門可全方位安裝，不受安裝方向的控制；閥門體積小，對安裝空間沒有特殊要求。

4.閥門可用于雙向流，容易制造成多通形式，便于控制管道介質流向。

5.卡套與閥體之間有獨特的360°金屬唇邊，能夠有效保護和固定卡套，使之不會隨著塞子轉動，并能夠卡套與閥體接觸面密封更可靠穩定。

6.塞子轉動時會刮搽密封面，提供自清潔功能，適合于粘稠和易結垢介質。

7.閥門沒有內部空腔給介質積聚。

8.閥門易于制造成防火防靜電結構.

技術規范：

設計標準按照API599、API6D

結構長度按照ANSI B16.10

法蘭連接按照ANSI B16.5

檢驗試驗按照API598、API6D

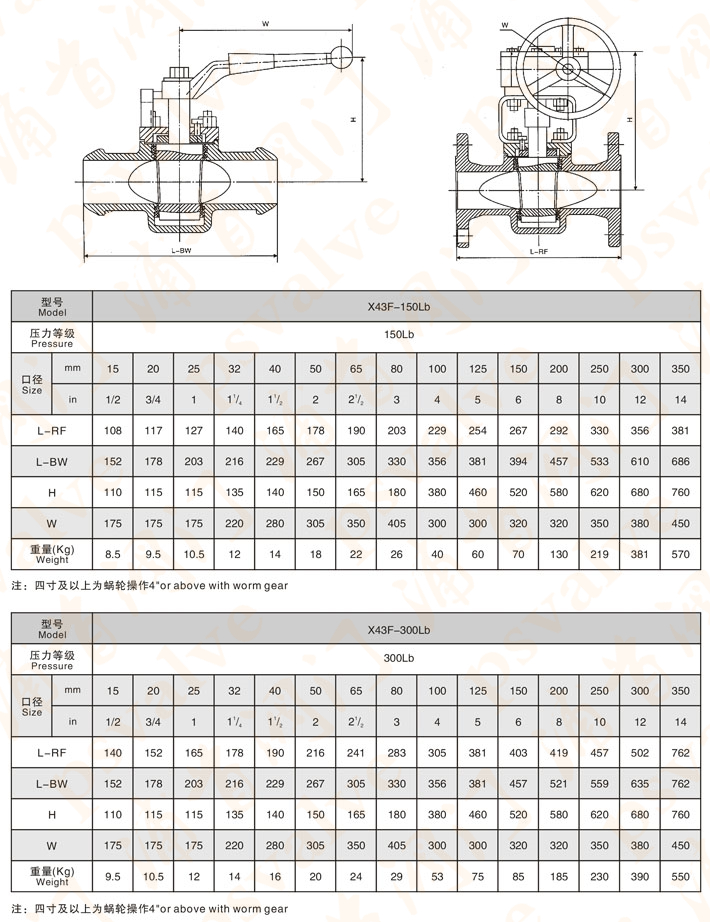

美標卡套式軟密封旋塞閥,X43F,X61F美標承插焊卡套旋塞閥參數尺寸圖:
