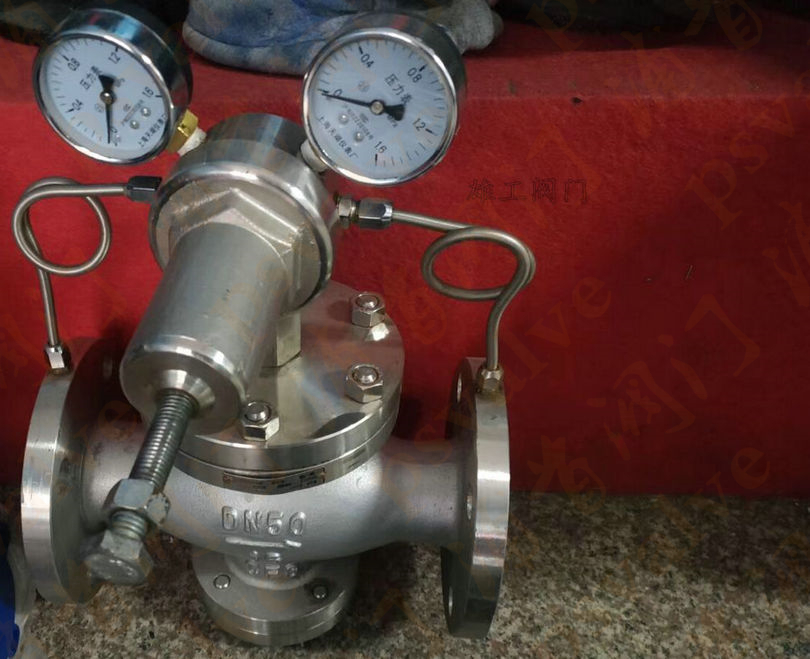

產品名稱：先導式減壓閥

產品型號：YK43F/Y43Y/Y43H
產品口徑：DN15-500
產品壓力：1.6MPa-32MPa
產品材質：鑄鐵,碳鋼,不銹鋼等

先導式減壓閥,Y43F先導式活塞式減壓閥本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通...

產品名稱：	先導式減壓閥	產品型號：	YK43F/Y43Y/Y43H
驅動方式：	手動/自動	連接形式：	法蘭,螺紋
結構形式：	先導式	密封結構：	NBR,PTFE,硬密封
壓力范圍：	1.6MPa-32MPa	公稱通徑：	DN15-500
常用材質：	鑄鐵,碳鋼,不銹鋼等	銘牌：	浦首品牌

先導式減壓閥,Y43F先導式活塞式減壓閥本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
先導式減壓閥,Y43F先導式減壓閥本產品主要用于氣體管路，如蒸汽、空氣、氮氣、氧氣、氫氣、煤氣、液化氣、天然氣等氣體。

性能范圍

公稱壓力（MPa）	1.6	2.5	4.0	6.4	10.0	16.0
殼化試驗壓力（Mpa）	2.4	3.75	6.0	9.6	15.0	24
密封試驗壓力（Mpa）	1.6	2.5	4.0	6.4	10.0	16.0
最高進口壓力（Mpa）	1.6	2.5	4.0	6.4	10.0	16.0
出口壓力范圍（Mpa）	1.0-1.0	0.1-1.6	0.1-2.5	0.5-3.5	0.5-35	0.5-45
壓力特性偏差（Mpa）△P2P	GB12246-1989
流量特性偏差（Mpa）△P2G	GB12246-1989
最小壓差（Mpa）	0.15	0.15	0.2	0.4	0.8	1.0
滲漏量	GB12245-1989
標準	其他非標定制

減壓閥流量系數(Cv)

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

主要零件材料

零件名稱	零件材料
閥體閥蓋底蓋	WCB/或不銹鋼
閥座閥盤	2Cr13/或不銹鋼
缸套	2Cr13/銅合金/或不銹鋼
活塞	合金鑄鐵/或不銹鋼
導閥座導閥桿	2Cr13/或不銹鋼
主閥彈簧	1Cr18Ni9Ti/或不銹鋼
導閥主彈簧	50CrVA/或不銹鋼
調節彈簧	60Si12Mn/或不銹鋼
