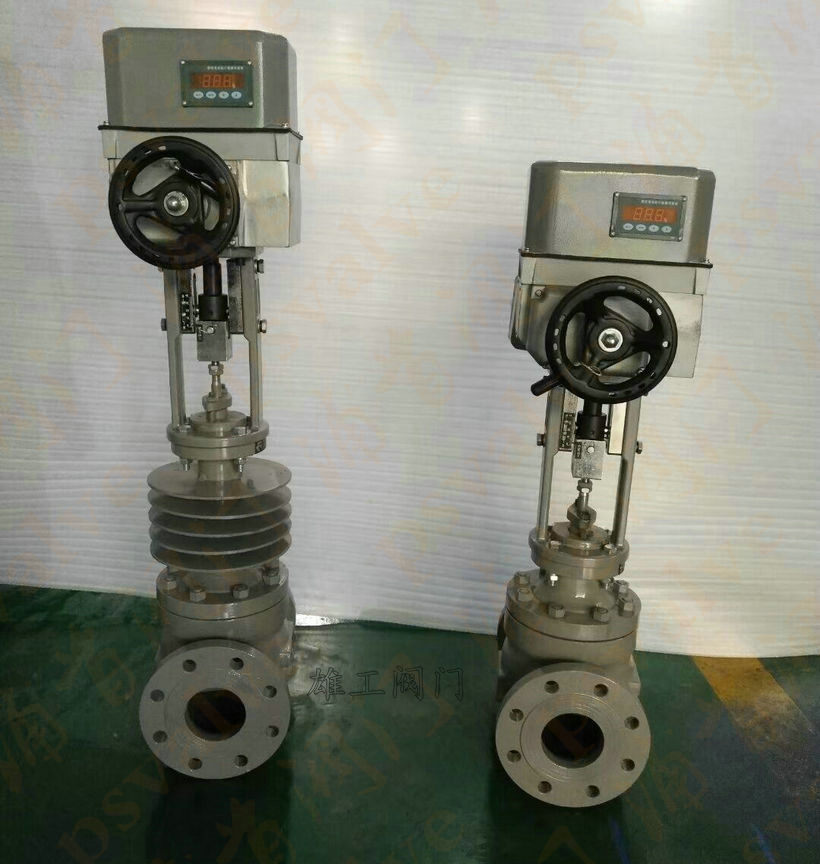

產品名稱：電動蒸汽減壓閥

產品型號：Y945H
產品口徑：DN50-600
產品壓力：1.6MPa-16.0MPa
產品材質：鑄鋼,不銹鋼

產品名稱：	電動蒸汽減壓閥	產品型號：	Y945H
驅動方式：	電動	連接形式：	法蘭,焊接
結構形式：	平衡式	密封結構：	硬密封
壓力范圍：	1.6MPa-16.0MPa	公稱通徑：	DN50-600
常用材質：	鑄鋼,不銹鋼	銘牌：	浦首品牌

電動蒸汽減壓閥,Y945H電動蒸汽減壓閥結構特點和用處：
電動減壓閥主要由閥體、閥座、閥瓣等零件組成，采用雙閥座、雙錐體閥瓣的結構。采用壓力平衡式閥瓣，通過閥瓣升降調節壓力可配用ZKZ-BC型或其它型直行程電動執行器實現遙控和自動控制。電動減壓閥的減壓比用到0.6較為合適。電動減壓閥主要用于蒸汽管路，調節壓力。廣泛應用在熱電聯產、輕紡、印染、石化、制糖等行業。

電動蒸汽減壓閥主要技術參數和性能指標：

公稱壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
殼體試驗壓力(Mpa)	2.4	3.75	6.0	9.6	15.0	24
密封試驗壓力(Mpa)	1.76	2.75	4.4	7.04	11.0	17.6
最高進口壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
出口壓力范圍(Mpa)	最佳減壓比0.6
滲漏量	0.5%QMax
溫量-壓力等級	ANSIB16.34

電動蒸汽減壓閥主要零件材料：

零件名稱	零件材料
閥體閥蓋底蓋	WCB
閥座	304
閥瓣	2Cr13
閥桿	2Cr13
墊片	柔性石墨/1Cr18Ni9
導向套	2Cr13
填料	柔性石墨
螺栓	35CrMoA
螺母	45

電動蒸汽減壓閥流量系數：

DN	50	65	80	100	125	150	200	250	300	350	400	500
Cv	15	20	35	60	70	110	150	230	420	540	710	1020

電動蒸汽減壓閥外形尺寸：

公稱通徑DN	（PN1.6-4.0Mpa）外形尺寸				（PN6.4-16.0Mpa）外形尺寸
公稱通徑DN	L	L1	H	Hl	L	L1	H	Hl
50	300	150	880	190	300	150	880	200
65	340	170	890	205	340	170	890	215
80	380	190	910	215	380	190	910	225
100	400	215	950	240	400	215	950	250
125	430	225	990	275	430	225	990	285
150	450	230	1090	320	450	230	1090	330
200	500	260	1160	340	500	260	1160	355
250	550	285	1230	370	550	285	1230	390
300	750	395	1370	460	750	395	1370	480
350	850	445	1450	530	850	445	1450	550
400	950	550	1570	660	950	550	1570	700
500	1130	680	1780	800	1130	680	1780	820

電動蒸汽減壓閥執行器參數：

公稱通徑	50	65	80	100	125	150	200	250	300	350	400	500
配執行機構型號	ZKZ-310BC		ZKZ-410BC/ZKZ-510BC				ZKZ-510BC		ZKZ-610BC/ B+Z250/F1800
行程	25		30				50/30		50		60	100
推力(N)	4000		6400/1600				16000		2500
全行程時間(S)	20		32				37		62
疏入信號	4-20mA DC
供電電源	220V 50Hz										380V 50Hz
基本誤差(%)	≤±2.5
基本誤差(%)	≤±1.5
基本誤差(%)	≤3
