產品名稱：	內螺紋活塞式蒸汽減壓閥	產品型號：	Y13H
公稱通徑：	DN15～DN50	結構形式：	活塞式、先導式
工作壓力：	1.0MPa～6.4.0MPa～16.0MPa	連接方式：	法蘭、內螺紋
適用溫度：	-20ºC～+425ºC	功能作用：	減壓后穩壓
閥體材質：	鑄鐵、鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽等	生產廠家：	浦首閥門

產品說明

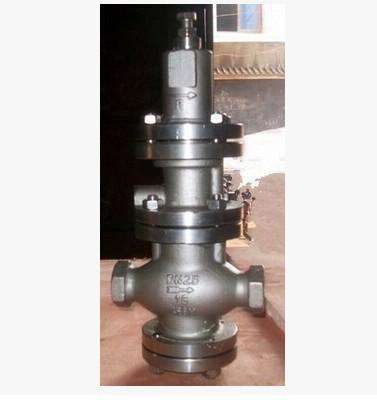

Y13H內螺紋活塞式蒸汽減壓閥本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。

性能范圍

公稱壓力（MPa）	1.6	2.5	4.0	6.4	10.0	16.0
殼化試驗壓力（Mpa）	2.4	3.75	6.0	9.6	15.0	24
密封試驗壓力（Mpa）	1.6	2.5	4.0	6.4	10.0	16.0
最高進口壓力（Mpa）	1.6	2.5	4.0	6.4	10.0	16.0
出口壓力范圍（Mpa）	1.0-1.0	0.1-1.6	0.1-2.5	0.5-3.5	0.5-35	0.5-45
壓力特性偏差（Mpa）△P2P	GB12246-1989
流量特性偏差（Mpa）△P2G	GB12246-1989
最小壓差（Mpa）	0.15	0.15	0.2	0.4	0.8	1.0
滲漏量	GB12245-1989
標準	其他非標定制

減壓閥流量系數(Cv)

DN	15	20	25	32	40	50
Cv	1	2.5	4	6.5	9	16

主要零件材料

零件名稱	零件材料
閥體 閥蓋 底蓋	WCB
閥座 閥盤	2Cr13
缸套	2Cr13/25（鍍硬鉻）
活塞	2Cr13/銅合金
活塞環	合金鑄鐵
導閥座 導閥桿	2Cr13
膜片	1Cr18Ni9Ti
主閥彈簧	50CrVA
導閥主彈簧	50CrVA
調節彈簧	60Si2Mn

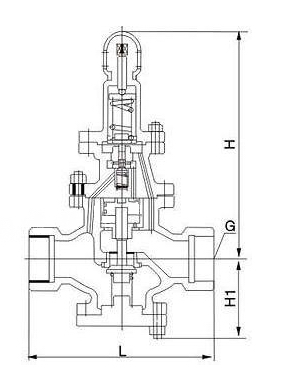

外形結構圖



主要外形尺寸

公稱通徑DN	G	L	H	Hl
15	1/2"	140	295	90
20	3-4"	140	330	98
25	1"	160	330	110
32	1-1/4"	180	330	110
40	1-1/4"	200	345	125
50	2"	230	345	125

安裝說明

①為了操作和維護方便，該蒸汽減壓閥一般直立安裝在水平管道上，橫向安裝須特別說明。
②安裝時應注意使管路中介質的流向與蒸汽減壓閥休上所示箭頭的方向一致。
③為了防止蒸汽后壓力超壓，應在離閥出口不少于4M處安裝一個安全閥。

聲明：【Y13H內螺紋活塞式蒸汽減壓閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的Y13H內螺紋活塞式蒸汽減壓閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
