產品名稱：	比例減壓閥	產品型號：	Y43XT
公稱通徑：	DN50～DN200	結構形式：	比例式
工作壓力：	1.0MPa～1.6MPa	連接方式：	法蘭、內螺紋
適用溫度：	-20ºC～+90ºC	功能作用：	減壓后穩壓
閥體材質：	黃銅、不銹鋼、鑄鐵、鑄鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣等	生產廠家：	浦首閥門

產品說明

Y43XT型比例減壓閥利用閥內浮動活塞兩端不同的截面積壓力差從而改變進水與出水的壓力狀況，達到減壓目的，比例式減壓閥結構嚴謹、新穎、運行流暢、體形輕巧、便于安裝、減壓比例穩定、即減、動壓、又減靜壓、材料采用全銅或不銹鋼,適用于清潔水和海水，不怕結垢和銹蝕。

比例范圍

1、比例式減壓閥2:1
2、比例式減壓閥3:1
3、比例式減壓閥4:1
4、比例式減壓閥3:2
5、比例式減壓閥5:2
備注：亦可根據用戶的要求設計特殊比例的減壓閥。

性能指標

型號	Y13X-16T	Y43X-16T
連接方式	內螺紋	法蘭
適用介質	水、氣
適用溫度	≤ 90℃
額定工作壓力	1.6MPa
壓力誤差	±2.5%

主要零件材料：

零件名稱	材料
閥體	銅或不銹鋼、鑄鋼、鑄鐵
活塞	銅或不銹鋼
進口壓蓋	銅或不銹鋼
出口壓蓋	銅或不銹鋼

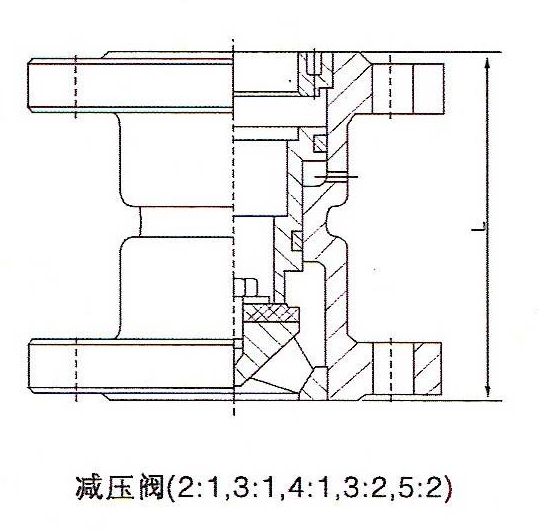

外形結構圖



主要外形尺寸

型號	公稱壓力 PN（MPa）	公稱通徑 DN（MM）	L
Y43X-10T	1.0	50	85
		65	102
		80	122
		100	140
		125	160
		150	178
		200	230
Y43X-16T	1.6	50	85
		65	102
		80	122
		100	140
		125	160
		150	178
		200	230

聲明：【Y43XT比例減壓閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的Y43XT比例減壓閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
