產品名稱：	襯氟放料閥	產品型號：	F41F46
公稱通徑：	DN25～DN200	結構形式：	上展式、下展式
公稱壓力：	1.6MPa～2.5MPa～4.0MPa	連接方式：	法蘭
適用溫度：	-29ºC～+180ºC	驅動方式：	手動、氣動、電動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、液體、顆粒狀顆粒等	生產廠家：	浦首閥門

產品說明

F41F46襯氟放料閥適用在-50℃～150℃的各種濃度的水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。

產品特點

1、采用氟塑料襯里層的放料閥，具有極高的化學穩定性，適用于任何強腐蝕性化學介質；
2、流體阻力小，內壁光滑，流道通暢是所有閥類中流體阻力最小的一種。
3、采用特殊模壓工藝，將襯里材料襯于閥門殼體內壁，能耐強酸、強堿介質的腐蝕。襯里球面與PTFE閥座組合，密封性好，達到了零泄漏；
4、可配置氣動、電動、液動等多種驅動裝置，實現遠距離控制和自動化操作；

襯氟材料

聚三氟乙烯 PCTEF (F3)	適用介質：各種有機溶劑，無機腐蝕液(氧化性酸類) 使用溫度：-195~120特點：耐熱性，電性能和化學穩定性僅次于F4，機械強度，蠕變性能，硬度比F4好些
聚全氟乙烯FEP (F46)	適用介質：任何有機溶劑或試劑，稀或濃無 機 酸，堿，酮，芳烴，氯化烴等。使用溫度： -85~150特點：力學，電性能和化學穩定性基本與F4相同，但突出優點是動擊韌性 高，有極好的耐候性和輻射性。
聚烯烴PO	適用介質：各種濃度的酸堿鹽及某些有機溶劑。 使用溫度：-58~80特點：是目前世界最理想的防腐材料，已廣泛用于旋轉成型的大型設備和管道件內襯。
聚偏氯乙烯 PVDF(F2)	使用介質：耐大多數化學藥品和溶劑，使用溫度：-70~100特點：拉紳強度與壓縮強度比F4好，耐彎折，耐候，耐輻射。耐光和老化等，最大特 點是韌性好，易成型?！?/td>
聚四氯乙烯 PTFE(F4)	使用介質：強酸，強堿，強氧化劑等。使用溫度：-200~180特點：具有優異的化學穩定性，有很高的耐熱性，耐寒性，磨擦系數很低，是極好的 自潤滑材料，但機械性能較低，流動性差，熱膨脹大。
聚氯乙烯: 硬質)PVC	適用介質：耐水，濃堿，非氧化性酸，鏈烴，油和臭氧等。使用溫度：0-55特點：機械強度較高，化學穩定性及介電性能優良，耐油性和抗老性也較好，易熔接及粘合，價格較低。
聚丙烯： RPP	適用介質：無機鹽類的水溶液，無 機 酸類，堿類的稀或濃溶液。使用溫度：-14~80特點：最輕的塑料之一，其屈服，拉伸和壓縮強度，硬度均優于低壓聚乙烯，有很突出的剛性，耐熱性好，易成型，優廉。改性后動擊性，流動性，彎曲彈性。

主要零件材質

零件名稱	ZG1Cr18Ni9Ti系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12MO 2 Ti系列	ZG00Cr17Ni14MO 2 系列	WCB系列
閥體/閥蓋	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
閥桿	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
閥瓣	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
墊片	304+PTFE	304L+PTFE	316+PTFE	316L+PTFE	石墨+304
螺柱	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

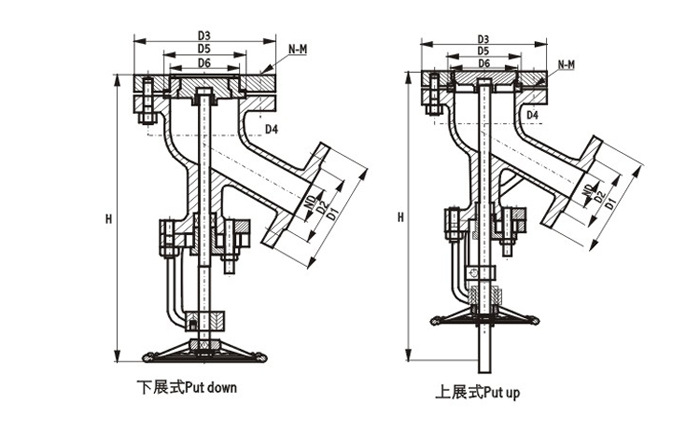

外形結構圖

主要外形尺寸（上展式）

DN	上法蘭		上法蘭	下法蘭	密封座
	D1	D2	D3	D4	D5	D6
25	115	80	115	85
32	135	100	135	100
40	145	110	145	110	80	60
50	165	125	160	125	85	70
65	180	145	180	145	130	85
80	195	160	195	160	135	95
100	215	180	215	180	160	130
125	245	210	245	210	160	140
150	280	240	280	240	185	165
200	335	295	335	295	/	/

主要外形尺寸（下展式）

DN	上法蘭		上法蘭	下法蘭	密封座
	D1	D2	D3	D4	D5	D6
25	115	85	135	100	70	40
32	135	100	145	110	75	55
40	145	110	160	125	85	65
50	165	125	180	145	100	70
65	180	145	195	160	135	90
80	195	160	215	180	155	130
100	215	180	245	210	180	135
125	245	210	280	245	195	145
150	280	240	335	295	210	185
200	335	295	405	355



聲明：【F41F46襯氟放料閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的F41F46襯氟放料閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
