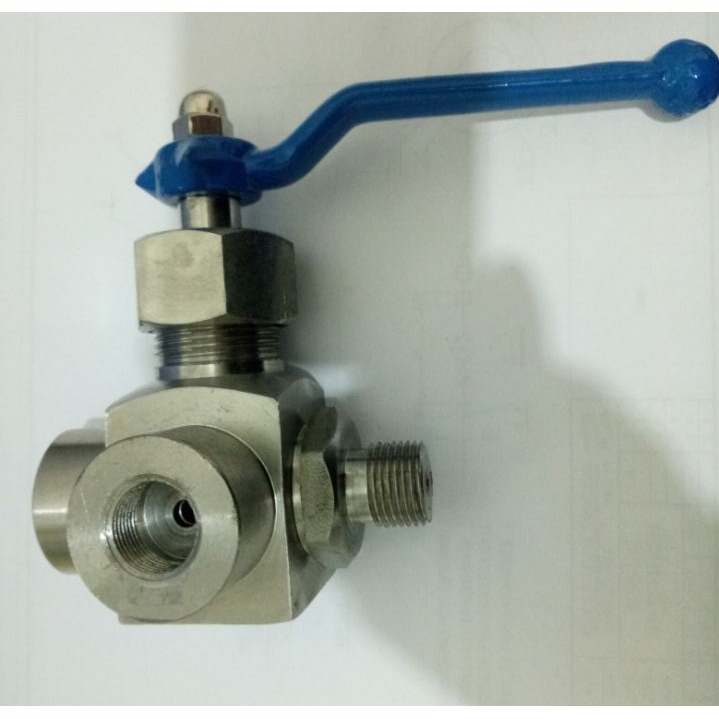

產品名稱：	壓力表旋塞閥	產品型號：	X14H
公稱通徑：	DN15	結構形式：	圓柱形或圓錐形
公稱壓力：	1.6MPa～2.5MPa～4.0MPa～6.4MPa	連接方式：	螺紋
適用溫度：	-29ºC～+425ºC	驅動方式：	手動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽等	生產廠家：	浦首閥門

產品說明

X14H壓力表旋塞閥能夠?qū)﹂y位進行快速準確的判斷，對壓力表的測量準確度進行在線判斷，對壓力表進行在線校驗，壓力表在線拆除時閥門自動關閉，對壓力表的取壓信號進行緩沖及降溫。廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

性能規范

型號	公稱壓力PN(MPa)	試驗壓力PS(MPa)		工作溫度(℃)	適用介質
		殼體（水）	密封（水）
X14H-4.0C X13H-4.0C	1.6~6.4	2.0~7.0	1.6~6.4	≤300	水、蒸汽、油品等
X14H-4.0T X13H-4.0T	1.6~6.4	2.0~7.0	1.6~6.4
X14H-4.0P X13H-4.0P	1.6~6.4	2.0~7.0	1.6~6.4		硝酸類

零件材料

零件名稱	閥體	塞子	填料壓蓋	填料
X14H-4.0C X13H-4.0C	鑄鋼	鑄鋼	鑄鋼	石墨
X14H-4.0T X13H-4.0T	鑄銅	鑄銅	鑄銅
X14H-4.0P X13H-4.0P	不銹鋼	不銹鋼	不銹鋼

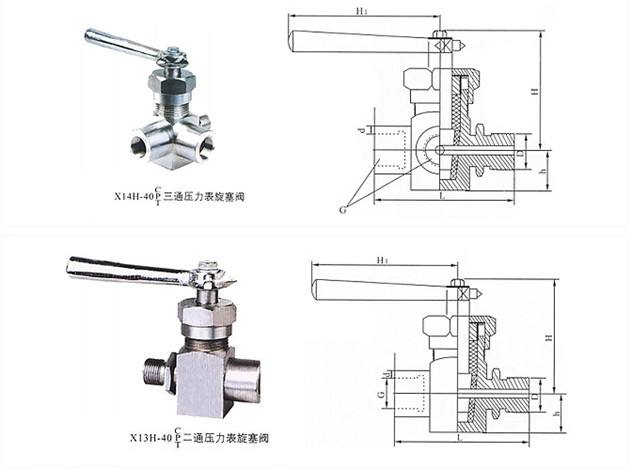

外形結構圖



主要外形尺寸

型號	尺寸
	D	L	G	d	h	H	H1
X14H-4.0C X13H-4.0C	G1/2	91	20×1.5	6.5	25	85	123
X14H-4.0T X13H-4.0T
X14H-4.0P X13H-4.0P



聲明：【X14H壓力表旋塞閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的X14H壓力表旋塞閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
